Una guía práctica de ingeniería para elegir entre Control del aire, Refrentado y Acuñado para la Fabricación de Chapa Metálica

Resumen ejecutivo

En prensa plegadora doblado, el método de doblado es una de las decisiones más importantes que afectan la precisión del ángulo, recuperación elástica, tonelaje, vida útil de las herramientas, radio interior, calidad de la superficie y coste de producción.

Muchos problemas de plegado no son causados ​​por la propia plegadora. Se deben al uso de un método de plegado incorrecto para el material, la geometría de la pieza, el volumen de producción, los requisitos de precisión o la capacidad disponible de la máquina.

Los tres métodos de plegado con prensa plegadora más comunes son: control del aire, el remate y el acuñado. Cada método puede producir piezas precisas cuando se aplica correctamente, pero cada método se comporta de manera diferente. Control del aire Es flexible y se utiliza ampliamente en la producción moderna de prensas plegadoras CNC. El tope proporciona una mejor estabilidad angular para trabajos repetitivos. El acuñado minimiza el rebote mediante el conformado a alta presión, pero también requiere la mayor tonelaje y ejerce la mayor presión sobre las herramientas y la máquina.

Este documento técnico explica cómo funcionan estos tres métodos de doblado, en qué se diferencian y cómo los fabricantes pueden elegir el método adecuado en función del tipo de material, el grosor, la longitud de doblado, la precisión requerida, el comportamiento de recuperación elástica, las herramientas y los objetivos de producción.

Por qué es importante la selección del método de doblado

La misma prensa plegadora, la misma materialy la misma herramienta puede producir resultados diferentes dependiendo del método de doblado utilizado. Se puede lograr un doblado de 90 grados mediante control del aire, fondo o acuñado, pero el proceso de formación detrás de ese ángulo final es muy diferente.

La selección del método de doblado afecta al tonelaje requerido, el comportamiento de recuperación elástica, el radio interior, la repetibilidad del ángulo, el desgaste de las herramientas, el marcado de la superficie, la flexibilidad de configuración, la velocidad de producción y el ajuste del operario. Esto significa que la elección no es un tema teórico, sino que influye directamente en la calidad, el coste, la vida útil de la máquina y la consistencia de la producción.

Una fábrica que opta por el doblado neumático para una producción flexible puede reducir los cambios de herramientas y el tiempo de preparación. Una fábrica que utiliza el doblado inferior para piezas repetitivas puede mejorar la estabilidad angular. Una fábrica que aplica el acuñado sin verificar el tonelaje puede sobrecargar las herramientas, acortar su vida útil o generar tensiones innecesarias en la máquina.

El mejor método de doblado no siempre es el más preciso en teoría. Es el que mejor equilibra la precisión, la recuperación elástica, el tonelaje, la vida útil de las herramientas, la flexibilidad, el comportamiento del material y el coste de producción.

Los tres principales Prensa plegadora Métodos de doblado

La mayoría de las operaciones de plegado con prensa plegadora se pueden comprender a través de tres métodos fundamentales: control del aire, tope y acuñado. La diferencia fundamental radica en cómo la chapa metálica entra en contacto con el punzón y la matriz durante el conformado.

· En control del aire, la hoja entra en contacto con la punta del punzón y los dos hombros de la matriz, pero no entra en contacto completo con la parte inferior de la Apertura en VEl ángulo final se controla principalmente mediante la profundidad de perforación.

· En el proceso de doblado al fondo, la lámina se presiona más cerca del ángulo de la matriz. El material tiene mayor contacto con la herramienta, lo que reduce el efecto de recuperación elástica en comparación con el doblado al aire.

· En el proceso de acuñación, la lámina se comprime a muy alta presión, lo que provoca una mayor deformación plástica en la zona de flexión. Esto reduce considerablemente el efecto de recuperación elástica, pero requiere un tonelaje mucho mayor.

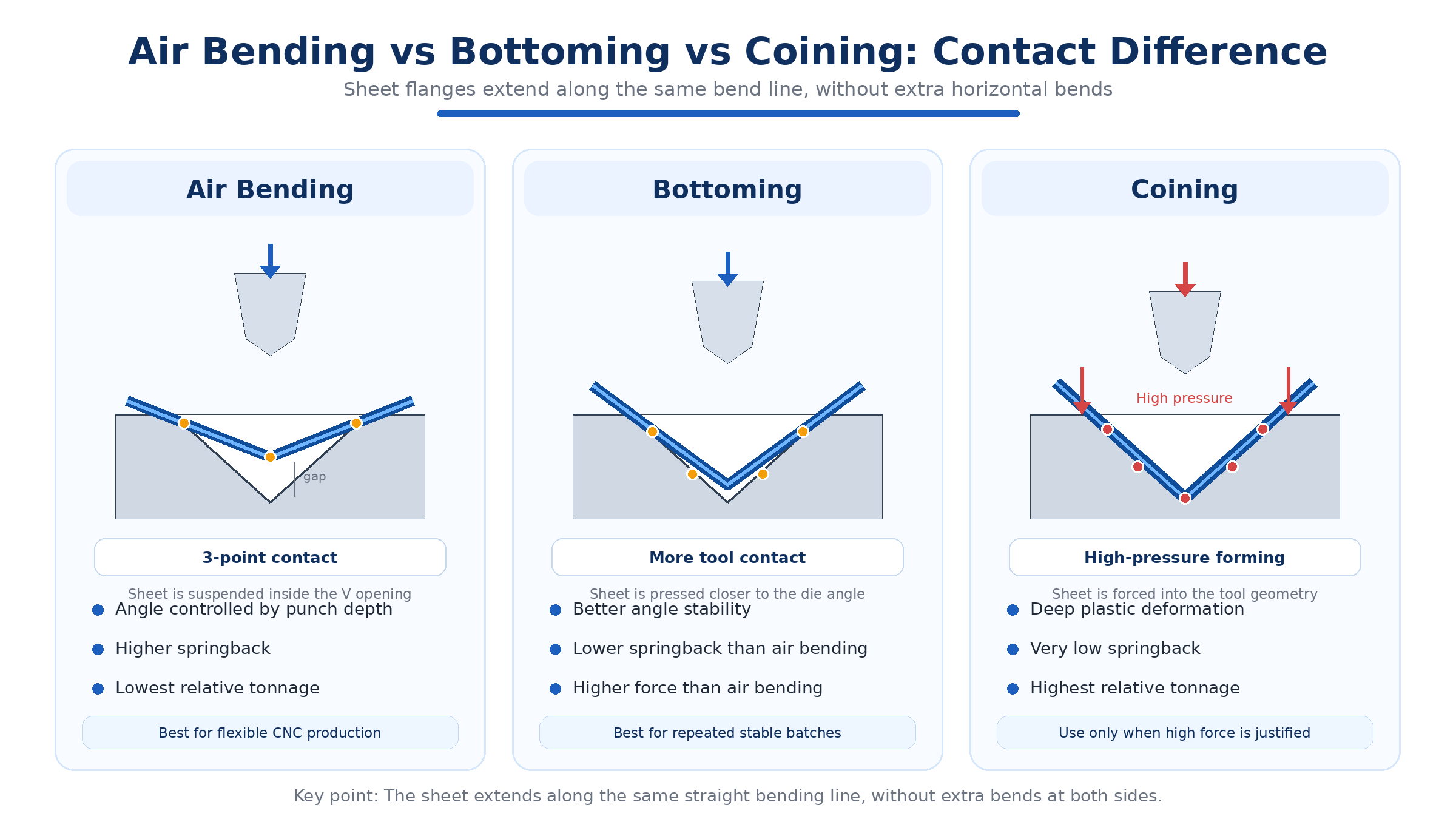

Figura 1. El doblado al aire, el conformado por fondo y el acuñado difieren principalmente en la forma en que la chapa metálica entra en contacto con el punzón y la abertura de la matriz en V ascendente durante el conformado.

Qué es Control del aire?

El doblado al aire es el método de doblado más utilizado en la producción moderna de plegadoras CNC. En el doblado al aire, la chapa metálica se apoya en los dos hombros de la matriz en V mientras el punzón presiona el material hacia abajo. El material no entra en contacto total con la parte inferior de la matriz. El ángulo de doblado final se controla por la profundidad a la que desciende el punzón. Apertura en V.

Debido a que la profundidad del punzón controla el ángulo, el mismo juego de punzón y matriz a menudo puede producir múltiples ángulos de doblado. Por ejemplo, un juego de herramientas puede formar 90 grados, 88 grados o 92 grados cambiando la posición del punzón. Esto hace que el doblado al aire sea altamente flexible para talleres que procesan diferentes piezas. materialesy tamaños de lote.

Ventajas del doblado de aire

· Menor requerimiento de tonelaje

· Gran flexibilidad para diferentes piezas y ángulos de curvatura.

· Menor desgaste de las herramientas en comparación con métodos que requieren mayor fuerza.

· Configuración más rápida para producción mixta

· Adecuado para la corrección y compensación de ángulos en máquinas CNC.

· Capacidad para formar múltiples ángulos con un solo juego de herramientas.

Limitaciones de la flexión del aire

La principal limitación del doblado de aire es recuperación elásticaDado que el material no está completamente sujeto por la matriz, la recuperación elástica tras la descarga influye más en el ángulo final. El doblado al aire también es más sensible a las variaciones en el grado del material, el espesor, el límite elástico, la apertura de la matriz en V, el radio del punzón, la longitud de la curvatura y la repetibilidad de la máquina.

Mejores aplicaciones para el doblado de aire

· Producción flexible

· Lotes pequeños y medianos

· Múltiples ángulos de curvatura

· Capacidad de tonelaje limitada

· Reducción de cambios frecuentes de herramientas

· Flujos de trabajo de compensación CNC e inspección de la primera pieza

¿Qué es tocar fondo?

El doblado inferior, también conocido como doblado por compresión, es un método en el que la chapa metálica se presiona con mayor firmeza dentro de la cavidad de la matriz que en el doblado al aire. El material se moldea más cerca del ángulo de la matriz y el resultado final se ve más influenciado por la geometría de la herramienta.

El conformado por fondo no utiliza la misma presión extrema que el acuñado, pero requiere mayor fuerza de conformado que el doblado al aire. Reduce la recuperación elástica en comparación con el doblado al aire y puede proporcionar una mayor estabilidad angular cuando se controlan las herramientas, el material y las condiciones de configuración.

Ventajas del fondo

· Mayor estabilidad angular que el doblado al aire en producción repetida.

· Recuperación elástica reducida en comparación con la flexión en el aire.

· Buena repetibilidad cuando las herramientas y el material son estables.

· Menor dependencia de pequeños ajustes en la profundidad de perforación.

Limitaciones del fondo

El conformado de fondo es menos flexible que el doblado al aire. Normalmente requiere herramientas más cercanas al ángulo final requerido. Si la producción exige muchos ángulos diferentes, el conformado de fondo puede requerir más cambios de herramienta o herramientas específicas. Además, aumenta la fuerza de conformado y la carga de la herramienta en comparación con el doblado al aire.

Mejores aplicaciones para el fondo

· Lotes repetidos

· Materiales estables

· Ángulos de punzón y matriz coincidentes

· Requisitos de estabilidad angular más elevados

· Tonelaje de máquina suficiente

· Producción donde la repetibilidad es más importante que la flexibilidad de las herramientas.

¿Qué es la acuñación de monedas?

El acuñado es el método de doblado que requiere mayor fuerza. En este proceso, el punzón aplica una presión muy alta para forzar el material a adoptar la geometría de la herramienta. La presión es lo suficientemente elevada como para generar una deformación plástica más profunda en la zona de doblado, lo que reduce la recuperación elástica y minimiza el efecto de rebote.

El acuñado puede ofrecer una excelente repetibilidad en aplicaciones específicas, pero requiere un tonelaje mucho mayor que el doblado neumático o el doblado inferior. Además, aumenta el desgaste de las herramientas y somete a la máquina a una mayor carga.

Ventajas de la acuñación de monedas

· Recuperación elástica muy baja

· Repetibilidad de ángulos elevados en aplicaciones adecuadas.

· Control estricto sobre la geometría final

· Menor dependencia de compensación de recuperación elástica

Limitaciones de la acuñación de monedas

La limitación más importante de la acuñación de monedas es tonelajeUna máquina con capacidad suficiente para el doblado al aire no tiene automáticamente la capacidad suficiente para el acuñado. El acuñado puede sobrecargar la plegadora, dañar las herramientas, aumentar las marcas superficiales y generar tensiones innecesarias en la máquina si se aplica sin la debida verificación de ingeniería.

Mejores aplicaciones para la acuñación de monedas

· Piezas de precisión especiales

· Requisitos de recuperación elástica muy bajos

· Espesor del material y longitud de curvatura pequeños o adecuados

· Capacidad suficiente de la prensa plegadora

· Herramientas diseñadas y clasificadas para alta fuerza.

· Requisitos de producción que justifican una mayor fuerza y ​​un mayor desgaste de las herramientas.

Control del aire vs. Toque fondo vs. Acuñación: Comparación de núcleos

Los tres métodos permiten obtener piezas precisas, pero su comportamiento durante el proceso de fabricación es diferente. El doblado al aire ofrece la mayor flexibilidad. El doblado al fondo mejora la estabilidad angular. El acuñado proporciona la menor recuperación elástica, pero requiere la mayor fuerza y ​​una verificación más minuciosa.

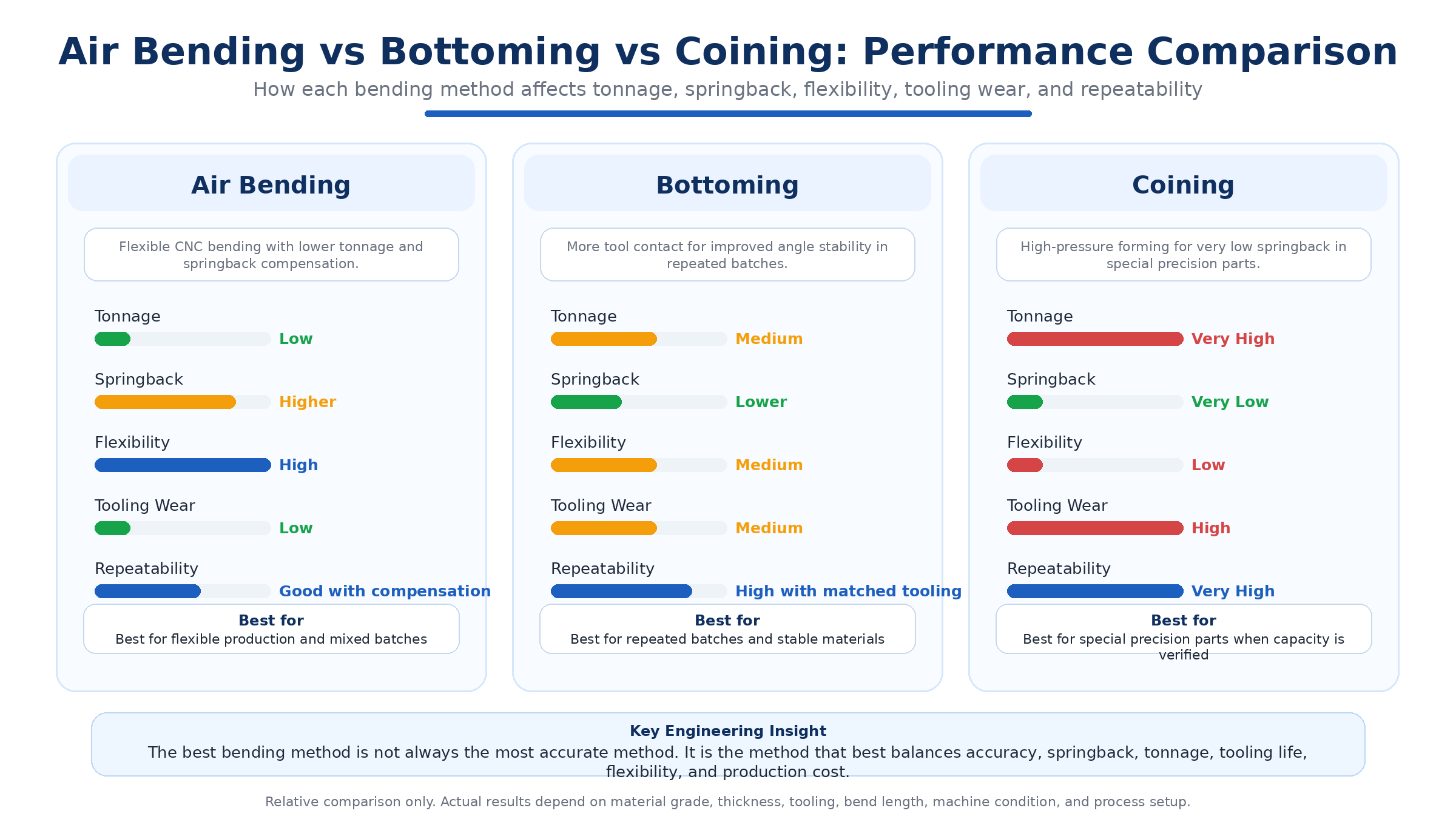

Figura 2. Comparación del rendimiento práctico del doblado al aire, el conformado de fondo y el acuñado en función del tonelaje, la recuperación elástica, la flexibilidad, el desgaste de las herramientas, la repetibilidad y el ajuste a la aplicación.

Cómo afecta el método de doblado al efecto de recuperación elástica

La recuperación elástica es una de las principales diferencias entre el doblado al aire, el doblado inferior y el acuñado. En el doblado al aire, la recuperación elástica suele ser mayor porque el material no está completamente sujeto por la matriz. El ángulo final depende en gran medida de la elasticidad del material y de los valores de compensación.

En el conformado inferior, la recuperación elástica se reduce porque el material se forma más cerca del ángulo de la matriz. La herramienta influye más en la geometría final que en el doblado al aire.

En el proceso de acuñado, la recuperación elástica es mínima debido a que la alta presión genera una deformación plástica más profunda en la zona de flexión. Sin embargo, una baja recuperación elástica no implica que el acuñado deba ser siempre la mejor opción. La fuerza requerida y la tensión de la herramienta deben estar justificadas por las necesidades de producción.

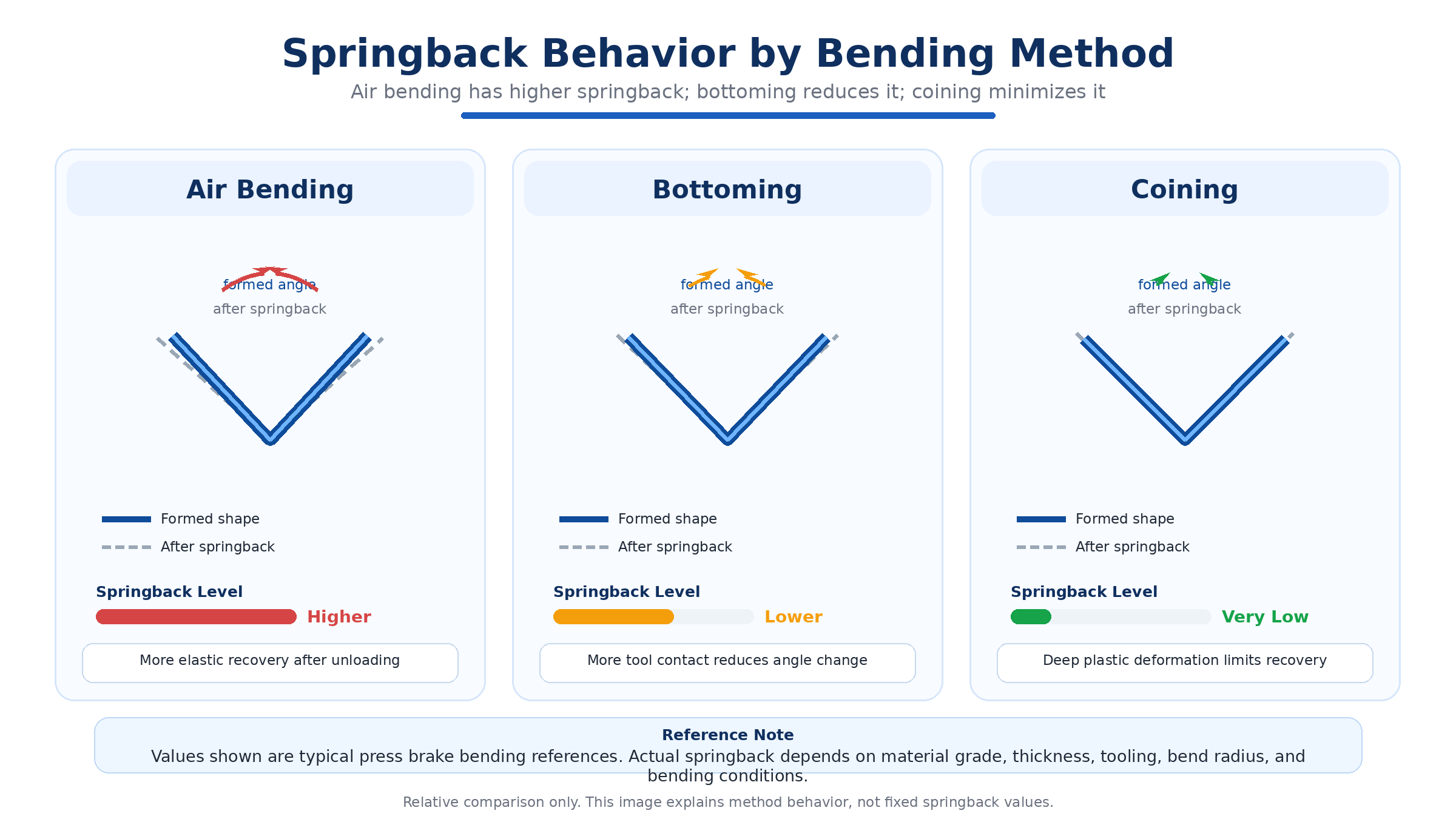

Figura 3. Comportamiento de recuperación elástica relativa según el método de doblado. Los valores son referencias típicas de doblado con prensa plegadora, no especificaciones fijas del material.

Cómo afecta el método de doblado al tonelaje

El método de doblado influye considerablemente en el tonelaje necesario. El doblado al aire requiere la menor fuerza, ya que el material se moldea mediante contacto en tres puntos. El doblado inferior requiere más fuerza, puesto que el material se presiona con mayor firmeza contra la matriz. El acuñado requiere la mayor fuerza, ya que el material se introduce profundamente en la geometría de la herramienta.

Esta es una de las razones más importantes por las que el acuñado debe usarse con cuidado. Si una máquina tiene suficiente capacidad para doblar en aire, no automáticamente tiene suficiente capacidad para doblar en fondo o acuñar.

Antes de seleccionar o cambiar un método de doblado, los fabricantes deben verificar el espesor del material, la longitud del doblado, la resistencia del material, la abertura de la matriz en V, el tipo de herramienta, la capacidad de la prensa plegadora y el margen de seguridad.

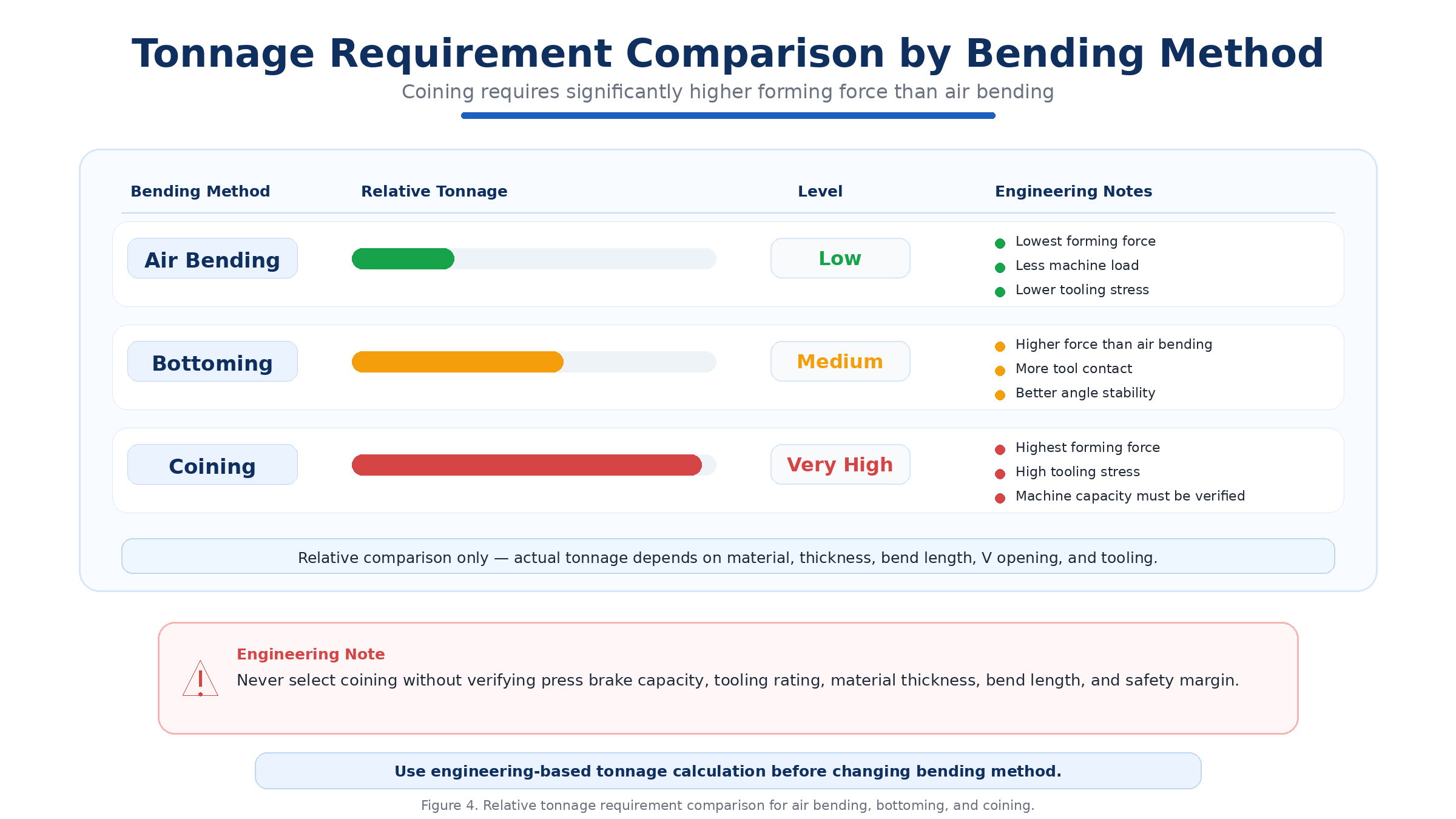

Figura 4. Comparación de los requisitos de tonelaje relativo según el método de doblado. No se debe seleccionar el acuñado sin verificar la capacidad de la máquina, la clasificación de las herramientas, el espesor del material, la longitud de doblado y el margen de seguridad.

Cómo afecta el método de doblado Radio interior y herramientas

El radio interior es otra diferencia importante entre los tres métodos. En el doblado al aire, el radio interior está fuertemente influenciado por la abertura de la matriz en V. Una abertura mayor generalmente produce un radio interior mayor, mientras que una abertura menor produce un radio más cerrado y una mayor fuerza de conformado.

En el proceso de forjado en fondo, el radio interior se ve más influenciado por la geometría del punzón y la matriz, ya que el material se presiona más cerca del ángulo de la herramienta. En el proceso de acuñado, el radio se controla aún más directamente mediante la geometría de la herramienta, puesto que el material se fuerza a adoptar la forma de la herramienta bajo alta presión.

Por eso, la selección del método de doblado nunca debe separarse de selección de herramientas. Un método que parece correcto en teoría aún puede fallar si el radio del punzón, Apertura en VEl ángulo de la matriz o la capacidad de la herramienta no son adecuados para el material y los requisitos de doblado.

Cómo elegir el método de doblado adecuado

La elección entre el doblado al aire, el doblado inferior y el acuñado debe basarse en los requisitos de producción, no en la costumbre. La decisión debe considerar la precisión, la recuperación elástica, la capacidad de la máquina, las herramientas, el comportamiento del material, el volumen de producción y el costo.

Elige el control del aire cuando:

· Necesitas una producción flexible.

· Usted procesa muchas partes diferentes.

· Necesitas varios ángulos de curvatura.

· Se busca un menor tonelaje y un menor desgaste de las herramientas.

· Se ofrece compensación por mecanizado CNC.

· La inspección de la primera pieza forma parte del proceso.

Elija el ajuste al fondo cuando:

· Necesitas una mayor estabilidad angular que la que ofrece la flexión del aire.

· Los lotes de producción se repiten.

· Las herramientas se adaptan al ángulo requerido.

· La variación de materiales es limitada.

· La capacidad de tonelaje es suficiente.

· La flexibilidad es menos importante que la repetibilidad.

Considere la acuñación de monedas cuando:

· Se requiere un efecto de recuperación elástica muy bajo.

· Se requiere una repetibilidad angular muy alta.

· Se ha verificado la capacidad de la máquina.

· Las herramientas están diseñadas y homologadas para el acuñado.

· El marcado de superficies es aceptable o está controlado.

· Los requisitos de producción justifican una mayor fuerza y ​​un mayor desgaste de las herramientas.

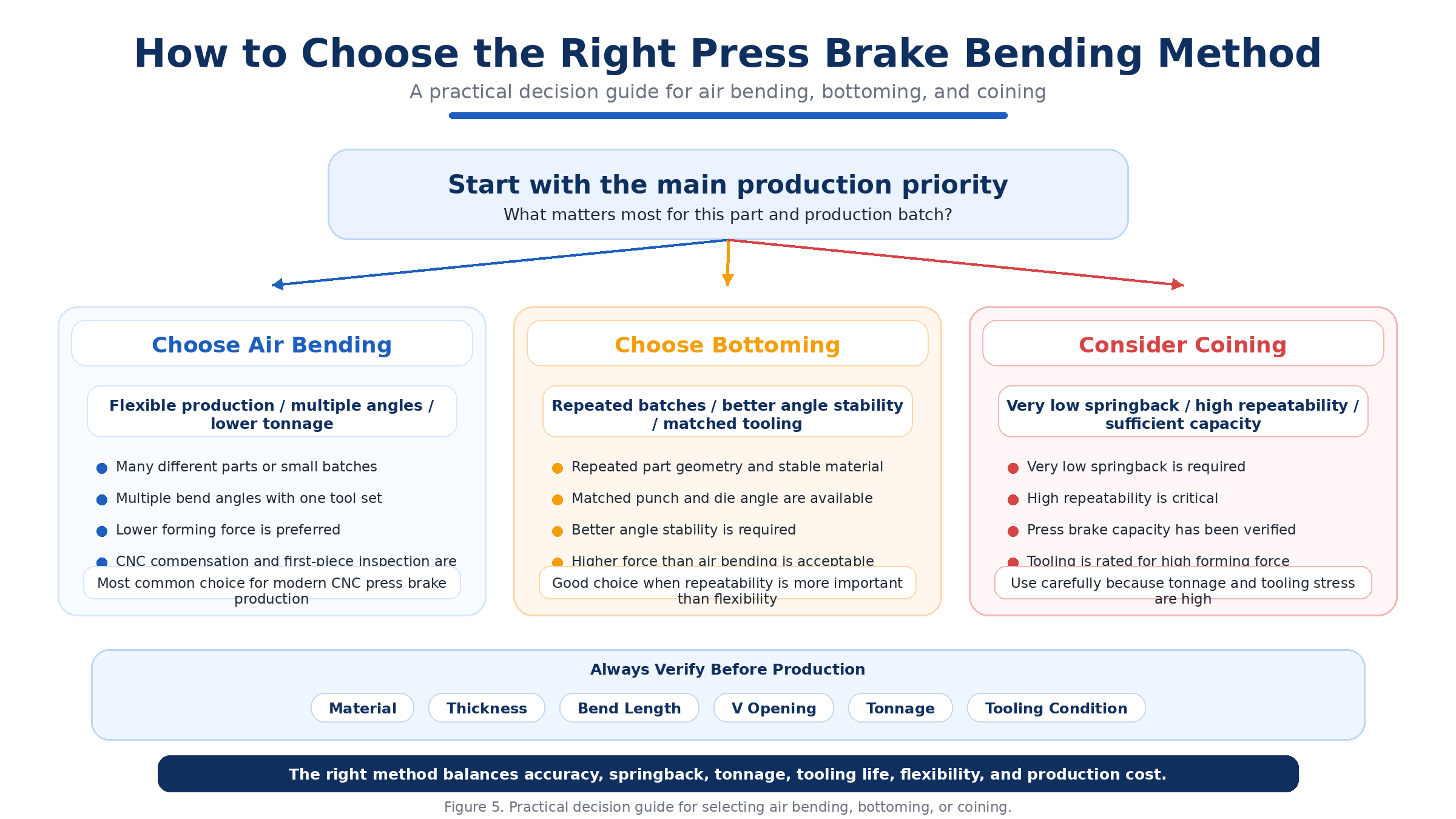

Figura 5. Guía práctica para la toma de decisiones en la selección de doblado al aire, doblado inferior o acuñado, en función de la prioridad de producción, la recuperación elástica, el tonelaje, las herramientas y los requisitos de repetibilidad.

Errores comunes al elegir un método de doblado

Utilizando el control del aire sin compensación de recuperación elástica

La flexión en el aire es flexible, pero requiere compensación. Si se ignora el efecto de recuperación elástica, el ángulo final puede ser mayor de lo esperado.

Utilizando los mismos parámetros para diferentes materiales

El acero dulce, el acero inoxidable, el acero galvanizado y el aluminio no se doblan de la misma manera. Es fundamental contar con datos específicos del material.

Elegir el fondo sin las herramientas adecuadas

El ajuste del fondo depende en gran medida de la geometría de la herramienta. Si el ángulo del punzón y la matriz no son los adecuados, pueden persistir los problemas de ángulo.

Utilizar el sistema de acuñación sin comprobar el tonelaje

El acuñado puede requerir una fuerza muy elevada. Utilizarlo sin verificar la capacidad de la máquina puede dañar las herramientas o sobrecargar la plegadora.

Centrarse únicamente en la precisión e ignorar el costo

El método más preciso no siempre es el mejor método de producción. La vida útil de las herramientas, la carga de la máquina, el tiempo de preparación y la flexibilidad también son factores importantes.

Considerar la selección del método como una preferencia del operador.

La selección del método de doblado debe ser una decisión de ingeniería basada en el material, el espesor, la longitud de doblado, los requisitos de precisión, las herramientas y el volumen de producción.

Estudios de casos de producción

Caso práctico n.° 1: Piezas de acero inoxidable mediante doblado neumático

Un fabricante de tapas de acero inoxidable experimentó inconsistencias en el ángulo final al usar el doblado al aire. Las herramientas y la máquina estaban en buen estado, pero el ángulo final variaba entre lotes de material. La causa principal fue la variación en la recuperación elástica. La solución no fue abandonar el doblado al aire, sino crear valores de compensación de recuperación elástica específicos para cada material y verificar la primera pieza antes de la producción. El doblado al aire siguió siendo el mejor método debido a la flexibilidad que requería la producción.

Caso práctico n.° 2: Soportes de acero dulce repetidos mediante tope

Una fábrica que producía soportes de acero dulce en serie buscaba ángulos más estables y tiempos de inspección más cortos. El diseño de la pieza, el material y el volumen de producción eran estables. Tras evaluar las herramientas y las condiciones de configuración adecuadas, la fábrica utilizó el mecanizado de fondo para mejorar la estabilidad angular en lotes repetidos. En este caso, la repetibilidad era más importante que la máxima flexibilidad de la herramienta.

Caso práctico n.º 3: Componentes de precisión pequeños mediante acuñación.

Un fabricante de piezas pequeñas de precisión requería una mínima recuperación elástica y una repetibilidad angular estricta. El doblado al aire generaba demasiada variación en la recuperación elástica, y el doblado al fondo mejoraba el resultado, pero no cumplía completamente con el requisito de tolerancia. Se consideró el acuñado debido a que el espesor del material y la longitud de doblado eran adecuados, y la capacidad de la máquina era suficiente. Con las herramientas adecuadas y una configuración controlada, el acuñado redujo la recuperación elástica y mejoró la repetibilidad. Este ejemplo demuestra que el acuñado aún tiene valor en aplicaciones especiales, pero solo cuando la fuerza requerida y las condiciones de las herramientas están justificadas.

Lista de verificación para la selección de métodos prácticos

Esquema de preguntas frecuentes

¿Cuál es la diferencia entre doblado al aire, doblado inferior y acuñado?

El doblado al aire da forma al ángulo controlando la profundidad del punzón sin presionar completamente el material contra la matriz. El conformado inferior da forma al material acercándolo al ángulo de la matriz. El acuñado utiliza una presión muy alta para forzar el material a la geometría de la herramienta y minimizar el efecto de recuperación elástica.

¿Qué método de doblado es el más común?

El doblado al aire es el método más común en el CNC moderno. prensa plegadora La producción es más eficiente porque es flexible, requiere menos tonelaje y puede formar múltiples ángulos con las mismas herramientas.

¿Qué método de doblado produce el menor efecto de recuperación elástica?

El proceso de acuñación suele tener la menor recuperación elástica porque aplica una presión muy alta y crea una deformación plástica más profunda en la zona de flexión.

¿Qué método requiere más? tonelaje?

El acuñado requiere el mayor tonelaje. El doblado inferior requiere más fuerza que el doblado al aire, y el doblado al aire requiere la menor fuerza de los tres métodos.

¿Es el aterrizaje forzoso más preciso que el doblado del aire?

El doblado al fondo puede proporcionar una mayor estabilidad angular en la producción repetida, pero es menos flexible. El doblado al aire también puede ser preciso cuando se controlan adecuadamente la compensación de la recuperación elástica y los datos del material.

¿Se sigue utilizando el acuñamiento de monedas hoy en día?

Sí, pero es menos común en entornos de fabricación flexible. El acuñado se utiliza principalmente para aplicaciones especiales que requieren una recuperación elástica mínima y una alta repetibilidad, siempre que la capacidad de la máquina y las herramientas sean adecuadas.

¿Cómo lo hace? V-die ¿La apertura afecta la selección del método de doblado?

V-die La apertura afecta al radio interior, al tonelaje, al efecto de recuperación elástica y a las marcas superficiales. Esto es especialmente importante en el doblado al aire, ya que el radio interior se ve muy influenciado por la apertura de la matriz.

¿Cómo deben los fabricantes elegir el método de doblado adecuado?

Los fabricantes deben tener en cuenta el tipo de material, el grosor, la longitud de la curvatura, la precisión requerida, la recuperación elástica, el radio interior, el estado de las herramientas, la capacidad de la máquina, el volumen de producción y el coste.

Conclusión

El doblado al aire, el doblado inferior y el acuñado no son simplemente tres maneras de crear la misma curvatura. Son enfoques de ingeniería diferentes con efectos distintos en la recuperación elástica, el tonelaje, el desgaste de las herramientas, el radio interior, la flexibilidad y el coste de producción.

El doblado al aire suele ser la mejor opción para la fabricación moderna flexible. El doblado inferior puede mejorar la repetibilidad en entornos de producción estables. El acuñado puede minimizar el efecto de recuperación elástica en aplicaciones de precisión especiales, pero requiere una presión mucho mayor. tonelaje y un control minucioso de las herramientas.

El mejor método de doblado no siempre es el más preciso. Es el que mejor equilibra la precisión, la recuperación elástica, el tonelaje, la vida útil de las herramientas, la flexibilidad, el comportamiento del material y el coste de producción.

Los fabricantes que comprenden estas diferencias pueden reducir los desperdicios, mejorar la uniformidad, proteger las herramientas y optimizar el uso de su capacidad de plegado. Para muchas fábricas, la mayor mejora no reside en cambiar las máquinas, sino en convertir la selección del método de plegado en una decisión de ingeniería estructurada.
