Ranuradoras horizontales vs verticales: ¿cuál es la más adecuada para su fábrica?

En los procesos de conformado de chapa metálica de alta precisión, el ranurado es un proceso preliminar fundamental que determina la precisión del plegado posterior y la consistencia de la apariencia de la pieza. Si se elige la máquina adecuada, se pueden ranurar placas gruesas de forma profunda y constante, y placas delgadas de forma superficial y uniforme, lo que mejora la eficiencia de la línea de producción en un 30 %. Si se elige una máquina incorrecta, la desviación de la profundidad de ranurado de las placas grandes superará los 0,2 mm, lo que provocará dobladuras y deformaciones, o se sujetarán repetidamente lotes pequeños de piezas, lo que ralentizará la producción.

Muchas fábricas de chapa metálica se atascan en la fase de selección "Horizontal/Vertical" al comprar máquinas ranuradoras. Hoy le ayudaremos a encontrar el modelo adecuado desde tres perspectivas: lógica del proceso, escenarios de procesamiento y limitaciones técnicas.

1. Lógica del proceso central: eficiencia de doble pasada frente a estabilidad y precisión de una sola pasada

La eficiencia y precisión de una máquina ranuradora se pueden determinar mediante la configuración de su cabezal de corte y la lógica del ciclo de mecanizado, que determinan su idoneidad para diversos escenarios.：

Ranuradora vertical: procesamiento de doble pasada con 8 cuchillas, el motor de eficiencia para placas gruesas y componentes pequeños.

El modelo vertical está equipado con 8 juegos de cabezales de corte y adopta "lógica de mecanizado de doble pasada": en la pasada de salida, 4 juegos de cabezales de corte realizan ranurado simultáneamente, y en la pasada de retorno, los otros 4 juegos de cabezales de corte se cambian para continuar el mecanizado, y se pueden mecanizar 2 ranuras en un solo viaje de ida y vuelta.

Este diseño se adapta naturalmente a las necesidades de procesamiento de lotes pequeños y múltiples categorías. Por ejemplo, al producir paneles para gabinetes de equipos pequeños y componentes metálicos decorativos, no es necesario ajustar frecuentemente la posición de las placas, y el volumen de procesamiento por unidad de tiempo puede incrementarse en más del 40 %.

Desde un punto de vista técnico, la ranuradora vertical destaca por su compatibilidad superior con materiales gruesos.：

Espesor máximo de sujeción: 6-7 mm

Profundidad de ranurado recomendada: ≤2,5 mm (satisface los requisitos para el doblado de ranuras profundas)

Para las fábricas que producen principalmente piezas gruesas y producen lotes pequeños de pedidos, las máquinas ranuradoras verticales son una opción rentable que equilibra "precisión + eficiencia".

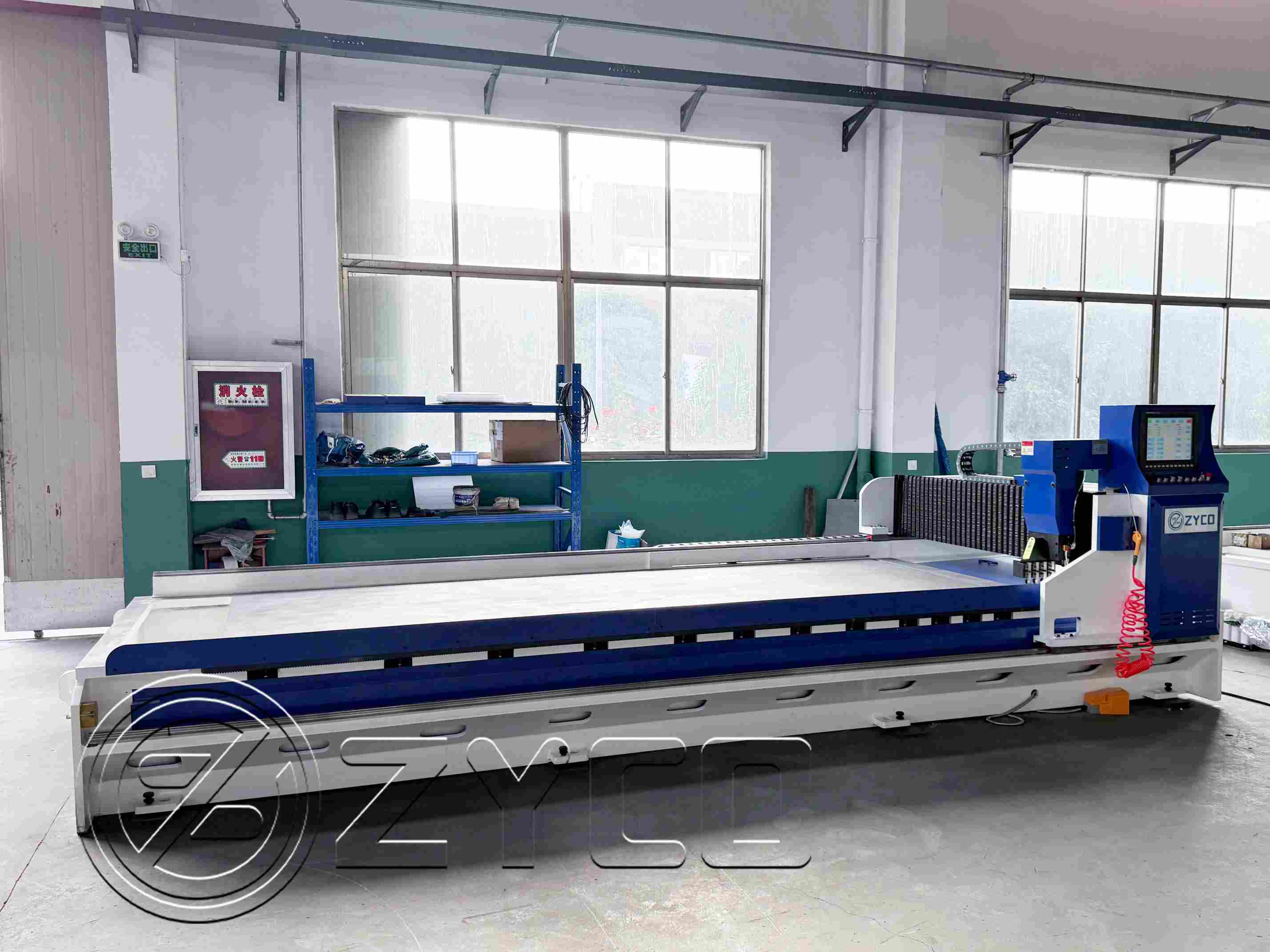

Ranuradora horizontal: procesamiento de una sola pasada con 4 cuchillas, líder en estabilidad para ranurado de alta precisión en láminas grandes.

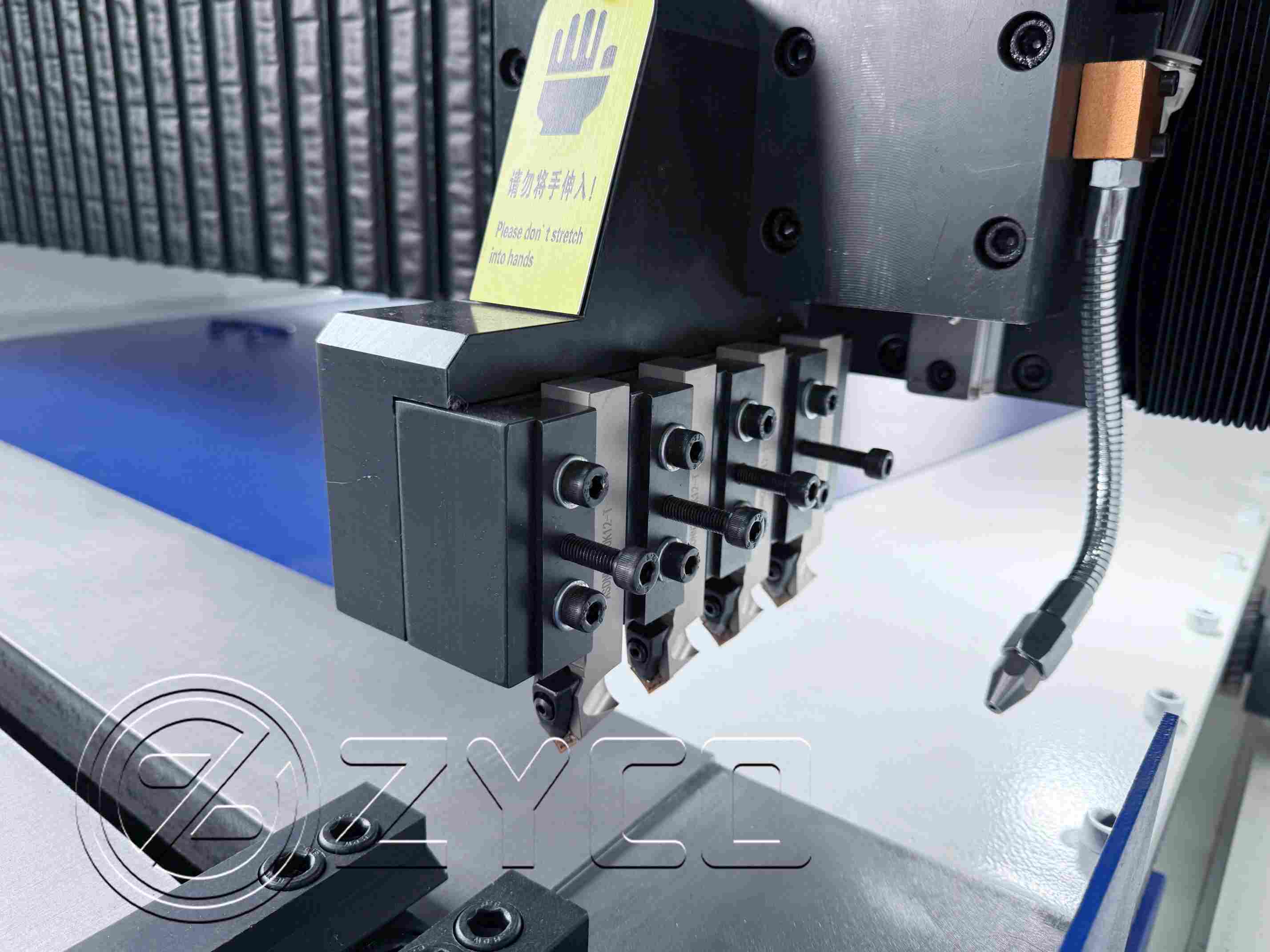

El modelo horizontal está equipado con 4 juegos de cabezales de corte y adopta "lógica de procesamiento de una sola pasada": solo el cabezal de corte entra en contacto con la placa para hacer ranuras en la pasada de salida, y el portaherramientas se eleva automáticamente en la pasada de retorno, completando el procesamiento de solo 1 ranura en un solo viaje de ida y vuelta.

Si bien puede parecer un "ritmo más lento", en realidad es una "optimización exclusiva" para paneles de gran tamaño: cuando los paneles de muro cortina anchos y las partes interiores de tránsito ferroviario largas (longitud ≥ 3 m) se colocan planas en un banco de trabajo largo horizontal, el procesamiento de una sola pasada puede evitar errores de posicionamiento causados ​​​​por el movimiento de ida y vuelta de los paneles, y la desviación de rectitud de la ranura se puede controlar dentro de 0,05 mm.

Sus límites técnicos se centran más en el "ranurado de precisión de placas delgadas":

Espesor máximo de sujeción: 4 mm

Profundidad de ranurado recomendada: ≤1,5 ​​mm (cumple con los requisitos estéticos del doblado de ranuras poco profundas)

Para las fábricas enfocadas en paneles grandes y pedidos de alta precisión, las ranuradoras horizontales son equipos clave para garantizar un alto rendimiento de productos de calidad.

2. Guía de selección basada en escenarios: Elegir la máquina adecuada = Ahorro del 30% en costos de procesamiento

No existe un “modelo integral”, solo el modelo que se adapta a su línea de producción: adáptelo a los tipos de pedidos principales de su fábrica para reducir rápidamente sus opciones:

Opte por la vertical ranurado Máquina primero, si su fábrica:

✅ Los pedidos principales involucran gabinetes pequeños y componentes metálicos gruesos (como paneles de cajas de distribución y gabinetes de equipos)

✅ Procesa con frecuencia placas de 6-7 mm de espesor y necesita ranuras de más de 2 mm de profundidad para soportar la flexión

✅ Los pedidos son principalmente lotes pequeños con alta frecuencia y priorizan la eficiencia del procesamiento por unidad de tiempo.

Opte por la horizontal ranurado Máquina primero, si su fábrica:

✅ Los pedidos principales incluyen paneles de fachada de gran tamaño y componentes estructurales largos (como unidades de muro cortina y molduras interiores para transporte ferroviario)

✅ Procesamos frecuentemente láminas delgadas de hasta 4 mm y necesitamos ranuras poco profundas para asegurar la planitud de la superficie después del doblado.

✅ Los pedidos son principalmente productos de gran tamaño y alta precisión, con requisitos estrictos de consistencia de ranura.

Pedidos mixtos ¿cómo seleccionar?

Si una fábrica trabaja con lotes pequeños de materiales gruesos y placas delgadas de gran formato, puede priorizar la determinación del tipo de máquina principal en función del "porcentaje de pedido principal": por ejemplo, si el 70% de los pedidos principales son para piezas pequeñas y gruesas, elija una máquina vertical. ranurado máquina; de lo contrario, elija una máquina horizontal.

3. Trampas en la selección de modelos: No permita que la obsesión por las especificaciones acabe con la eficiencia de su producción.

Muchas fábricas han caído en estas trampas:

· La elección a ciegas de una máquina ranuradora vertical (porque la placa de sujeción puede contener materiales más gruesos), pero el pedido principal era para paneles grandes, lo que provocó que los paneles se tambalearan durante la sujeción, lo que provocó que la desviación de la profundidad de la ranura excediera los 0,2 mm y la tasa de retrabajo de doblado alcanzara el 15%;

· Siguiendo la tendencia y eligiendo una ranuradora horizontal (por su mayor precisión), pero procesando frecuentemente material de 6 mm, se obliga a reducir la velocidad de mecanizado, lo que da como resultado una eficiencia un 50% menor que un modelo vertical.

La esencia de la selección es cumplir con los "requisitos del proceso de los pedidos principales", en lugar de simplemente perseguir el "máximo de parámetros".

¿Qué modelo debería utilizar su fábrica?

Si aún tiene dudas, contáctenos e indíquenos las dimensiones, el espesor del material y la capacidad de producción diaria que requiere su empresa. Le asignaremos directamente el modelo de máquina adecuado y podrá programar una prueba de procesamiento de una máquina de muestra in situ. Elegir el modelo de máquina adecuado es el primer paso para reducir costos y aumentar la eficiencia en el procesamiento de chapa metálica.
