Guía profesional de ZYCO: ¿Qué es una máquina ranuradora en V?

En la fabricación moderna de chapa metálica, lograr dobleces limpios y bordes afilados ya no es solo un requisito técnico, sino que se ha convertido en un factor clave para la calidad y el atractivo visual del producto. Desde paneles arquitectónicos y revestimientos de ascensores hasta armarios, marcos de puertas y productos decorativos de acero inoxidable, los fabricantes buscan constantemente maneras de mejorar los resultados de doblado, manteniendo la consistencia y la eficiencia. Aquí es donde la ranuradora en V desempeña un papel fundamental.

Entendiendo la máquina ranuradora en V

La ranuradora en V es un equipo de procesamiento de chapa metálica utilizado principalmente para el preprocesamiento de láminas metálicas (como láminas de acero al carbono, de acero inoxidable y de aluminio). Al cortar las ranuras en V, se modifica el espesor de la chapa, logrando así un plegado preciso con radios de arco extremadamente pequeños, cumpliendo con los altos requisitos de apariencia y precisión en la decoración de alta gama, productos electrónicos, fabricación de automóviles y otros sectores. Utiliza un sistema CNC para controlar las herramientas de corte y lograr un corte preciso a lo largo de una trayectoria predefinida, lo que permite la producción en masa y una mayor eficiencia.

¿Por qué es tan importante el mecanizado de ranuras en V?

Bordes más afilados y curvas más limpias

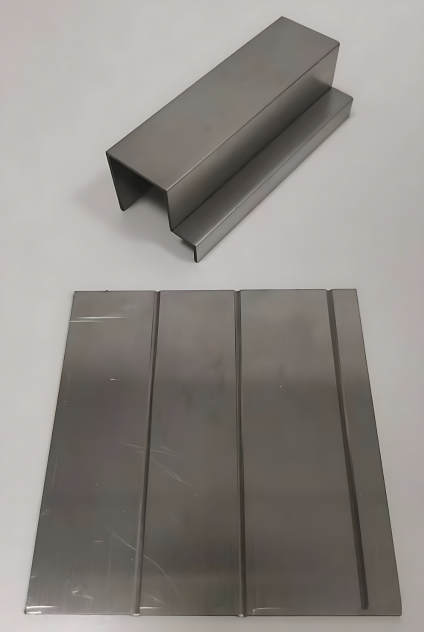

Tras el ranurado en V, el espesor restante del material en la línea de plegado es mínimo. Esto permite que la lámina se pliegue en un ángulo nítido y bien definido, visualmente más cercano a los 90° reales. En productos donde la estética es importante, como paneles decorativos o marcos de puertas, esta diferencia se aprecia de inmediato.

Precisión de doblado mejorada

Al requerirse menos fuerza durante el doblado, la recuperación elástica se reduce considerablemente. Esto hace que el ángulo de doblado sea más predecible y consistente, especialmente al producir piezas en grandes lotes.

Mejor rendimiento con láminas delgadas

Los materiales delgados son más propensos a deformarse, arrugarse y presentar marcas superficiales durante el doblado. El ranurado en V minimiza estos riesgos al reducir la tensión en el doblez, lo que ayuda a mantener un acabado superficial liso incluso en láminas delgadas de acero inoxidable o aluminio.

Aplicaciones clave de las máquinas ranuradoras en V

Las máquinas ranuradoras en V se utilizan ampliamente en industrias donde la precisión, la apariencia y la repetibilidad son fundamentales, entre ellas:

Paneles y fachadas metálicas arquitectónicas

Cabinas de ascensor y paneles de puertas

Muebles y armarios de acero inoxidable

Marcos y molduras de puertas metálicas

Revestimientos decorativos y elementos de diseño de interiores

En estas aplicaciones, el ranurado en V suele ser la diferencia entre un acabado industrial estándar y un producto de alta gama.

Cómo funciona una máquina ranuradora en V

El proceso básico implica dos pasos:

1.Colocación de la hoja
La chapa metálica se coloca de forma segura sobre la mesa de trabajo o se fija en su posición, dependiendo del diseño de la máquina.

2. Ranurado a lo largo de la línea de curvatura

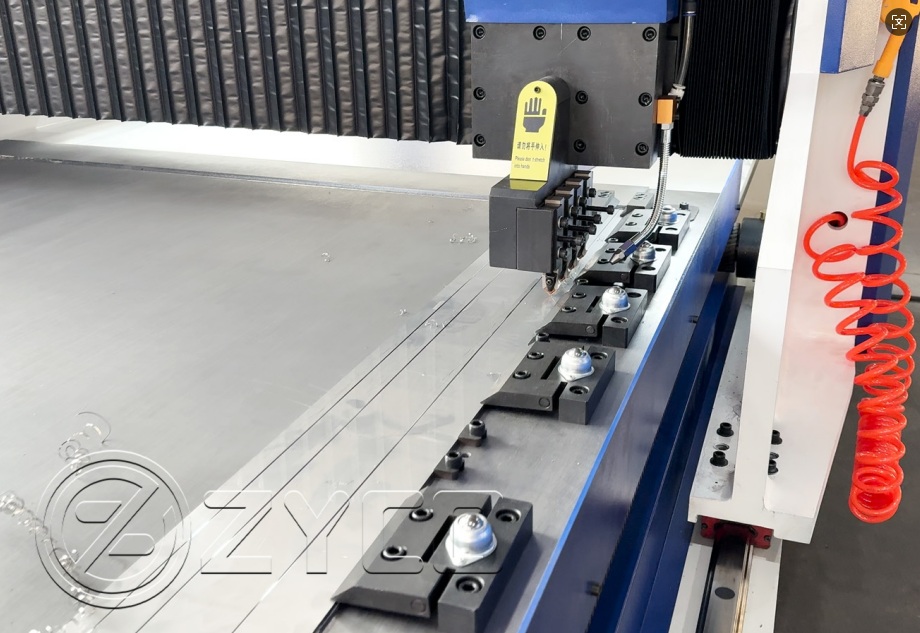

Una herramienta de corte se mueve a lo largo de trayectorias programadas para crear ranuras precisas en forma de V en las ubicaciones seleccionadas. La profundidad y el ángulo de la ranura se pueden ajustar según el espesor del material y los requisitos de doblado.

Diferencia entre Hhorizontal y Vvertical Gtechado Mmáquinas

Las principales diferencias entre las máquinas ranuradoras horizontales y verticales residen en la dirección del husillo, la pieza a procesar, las características estructurales y la facilidad de operación: los husillos verticales son verticales, tienen una estructura compacta, ocupan poco espacio y son adecuados para piezas finas de tamaño pequeño a mediano (como chapa metálica), ahorran energía y son fáciles de cargar y descargar; los husillos horizontales son horizontales, tienen una estructura de pórtico rígida, son adecuados para piezas grandes y pesadas (como bancadas de máquinas herramienta), ofrecen buena capacidad de arranque de viruta, pero un alto consumo de energía y son complejos de instalar. La elección debe basarse en una consideración exhaustiva del tamaño de la pieza, los requisitos de precisión, el espacio del taller y el presupuesto.

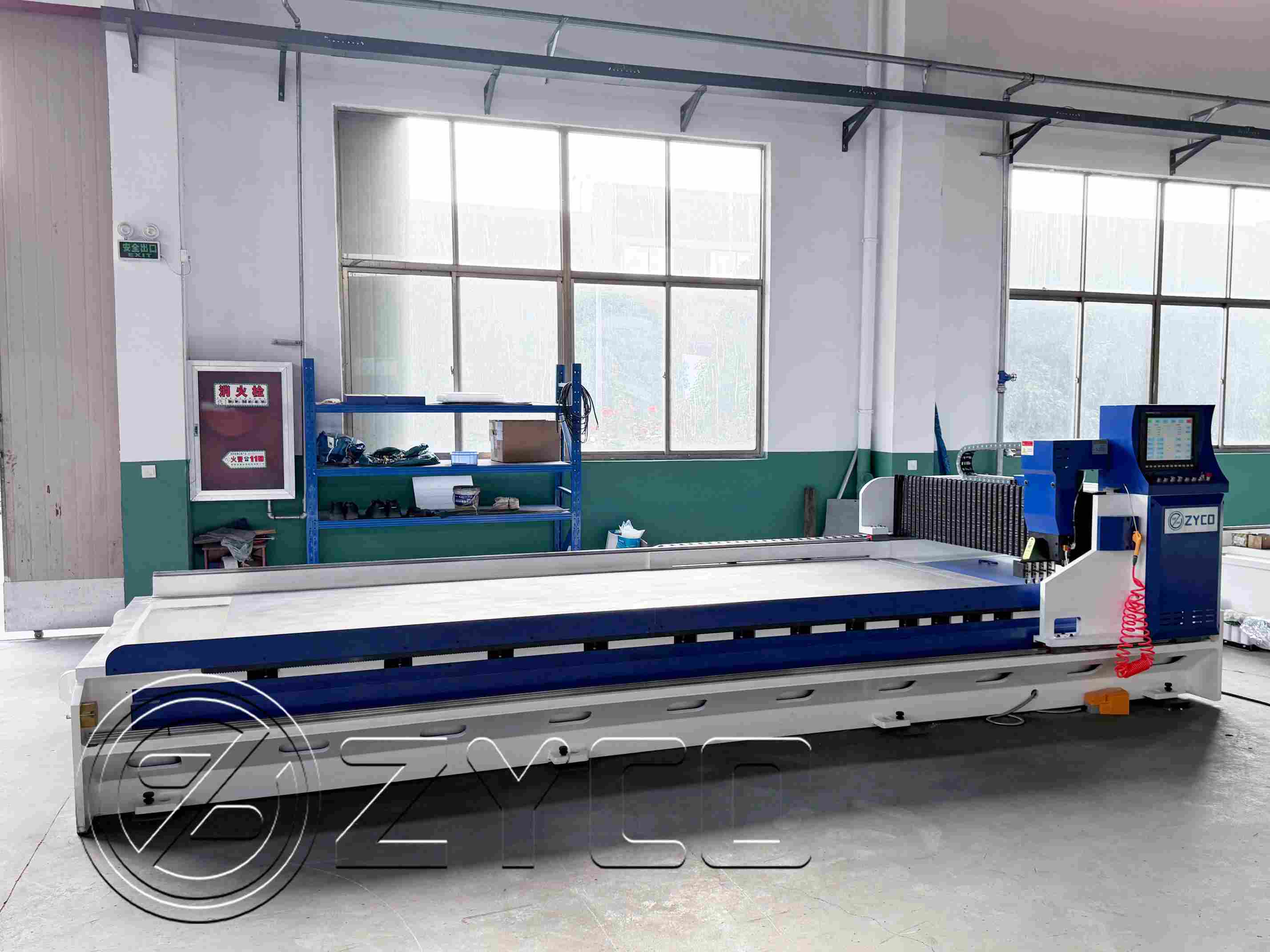

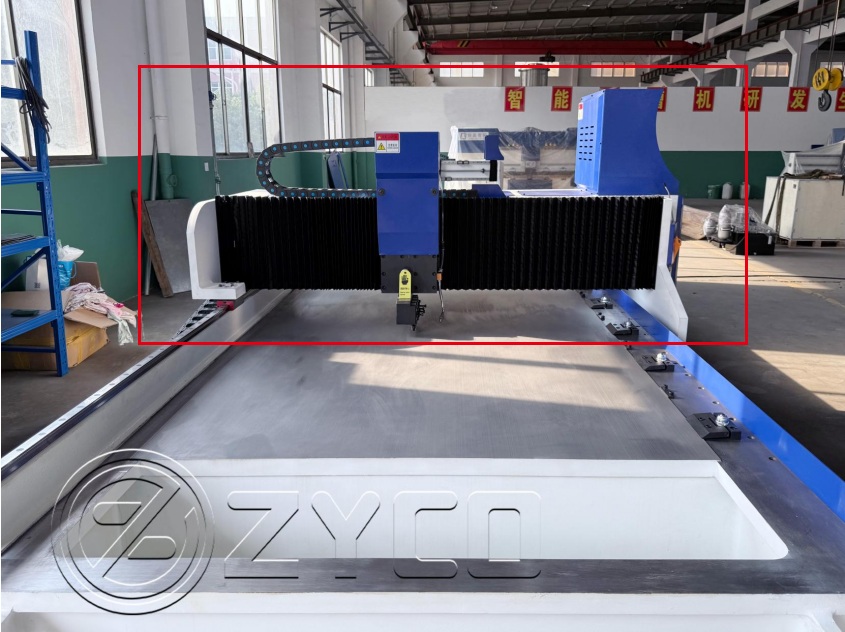

Máquina ranuradora horizontal en V

SEstructura:El husillo es horizontal (normalmente de tipo pórtico), muy rígido y con una amplia superficie de mesa de trabajo.

Ventajas:

1）Alta capacidad de carga: adecuado para procesar piezas grandes y pesadas.

2）Alta capacidad de procesamiento: se pueden procesar múltiples superficies con una sola sujeción (opcional).

3）Buena eliminación de viruta: facilita la eliminación de viruta y da como resultado un proceso de mecanizado ideal.

Desventajas:

1）Alto consumo de energía: El movimiento del pórtico tiene una gran inercia, lo que resulta en un alto consumo de energía.

2）La instalación es compleja: requiere una base de hormigón y ocupa una gran superficie.

3）Baja seguridad: el pórtico y el portaherramientas se mueven en la misma dirección a alta velocidad, lo que supone un peligro para la seguridad.

4）Precisión relativamente baja: la superficie de la mesa es propensa al desgaste, lo que da como resultado una menor precisión en comparación con las mesas verticales.

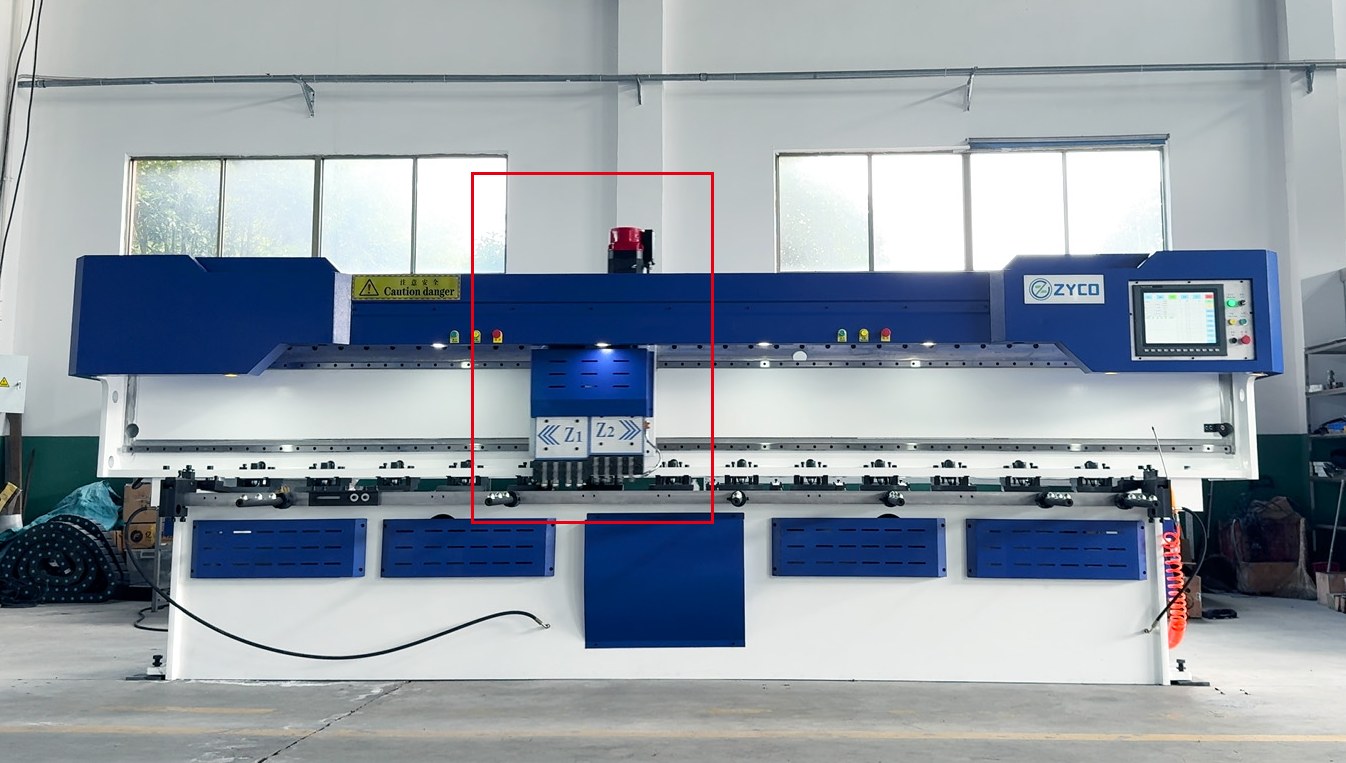

Máquina ranuradora vertical en V

SEstructura:El eje principal es vertical, la estructura es compacta, la altura total es relativamente alta y el centro de gravedad es estable.

Ventajas:

1）Alta precisión: pequeño error entre la punta de la herramienta y la mesa de trabajo, lo que da como resultado una buena calidad de superficie.

2）Bajo consumo de energía: el portaherramientas es liviano y su consumo de energía es solo aproximadamente 1/10 del de una herramienta horizontal.

3）Fácil de operar: fácil de cargar y descargar piezas de trabajo, buen ángulo de visión y alta seguridad.

4）Ocupa poco espacio: Instalación sencilla, sólo requiere un suelo nivelado.

5）Piezas de trabajo aplicables: Piezas de trabajo de alta precisión, de tamaño pequeño a mediano, como piezas de chapa metálica antes de doblarlas.

Desventajas:El soporte insuficiente para piezas de gran tamaño limita el rango de procesamiento.

No existe superioridad o inferioridad absoluta entre las diferentes estructuras; la clave está en si se ajustan al producto real y al modo de producción.

Qué tener en cuenta al elegir una máquina ranuradora en V

Antes de invertir en una máquina ranuradora en V, los fabricantes deben evaluar:

Tipos y espesores de materiales procesados ​​habitualmente

Complejidad de las dimensiones del producto y ubicación de las ranuras

Requisitos de apariencia y precisión de flexión

Frecuencia de cambio de tamaño de lote de pedido y variedad

Espacio del taller y distribución general

Sólo los equipos que realmente satisfacen las necesidades de producción pueden ofrecer valor a largo plazo en términos de calidad y eficiencia.

Sresumen

La ranuradora AV es más que un simple paso adicional en el procesamiento de chapa metálica: es una herramienta que mejora directamente la calidad del plegado, la apariencia visual y la consistencia de la producción. Para los fabricantes que buscan producir productos metálicos de alta gama con líneas definidas y geometría estable, el ranurado en V se ha convertido en un proceso esencial, en lugar de una opción.

Comprender cómo funciona el ranurado en V y dónde agrega valor es el primer paso para mejorar tanto la calidad del producto como la eficiencia de fabricación.

Si ha llegado hasta aquí y busca una ranuradora, puede contactar con nuestro equipo profesional de ZYCO. Le recomendaremos el modelo más adecuado y le ofreceremos la mejor calidad y precio.
