ZYCO
1. Control preciso: La máquina dobladora electrohidráulica CT8 está equipada con un sistema CNC de última generación que garantiza la uniformidad en el ángulo y el posicionamiento de cada doblez.
2. Capacidad de doblado superior: Esta máquina ofrece una fuerza de doblado sustancial y un amplio rango de longitud de doblado, capaz de procesar materiales tanto delgados como gruesos con resultados consistentes y eficientes.
3. Panel de control intuitivo: La plegadora electrohidráulica CT8 cuenta con una interfaz de control sencilla e intuitiva, lo que facilita su uso por parte de los operarios.
Sistema de control
- Adopta un algoritmo de control avanzado del eje Y, que puede controlar válvulas de circuito cerrado y de circuito abierto.
- Equipado con una pantalla TFT de 10,1 pulgadas de alta resolución y color verdadero.
- Biblioteca integrada de moldes, materiales y productos, compatible con control por servomotor o conversión de frecuencia.
Ver más +

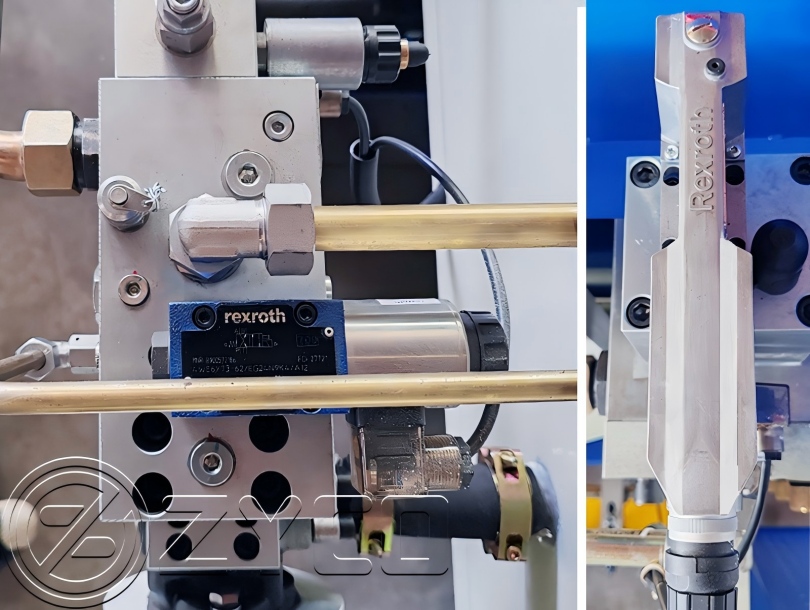

Sistema hidráulico
- Utiliza un grupo de válvulas Rexroth alemán, de alta precisión y larga vida útil.
- La presión del sistema hidráulico se puede ajustar según las necesidades reales para satisfacer diferentes requisitos de fuerza de flexión.
- Gracias a su diseño de control síncrono servohidráulico, la separación entre los cilindros hidráulicos es mínima y posee una gran capacidad de carga antiexcéntrica.
Ver más +
Motor principal
- ZYCO utiliza motores Siemens de reconocida marca, que se caracterizan por su alta calidad y larga vida útil.
- Bajo nivel de ruido y mayor ahorro energético.
- La selección de marcas está garantizada y ofrecemos un servicio postventa perfecto.
Ver más +
Calibre trasero
- Utilizamos husillos de bolas y guías lineales importados para sustituir las roscas tradicionales, lo que mejora la precisión y la uniformidad del proceso de fabricación.
- Todo el sistema de tope trasero se somete a un tratamiento térmico de alta temperatura para eliminar las tensiones internas, mejorar la plasticidad y la tenacidad del metal y evitar la pérdida de precisión causada por la deformación del bastidor.
Ver más +
Escala de rejilla
- Utilizamos una regla de repostería de la marca GIVI importada de Italia.
- Mayor precisión y mayor capacidad de respuesta.
- Alta calidad y larga vida útil.
Ver más +
Visualización de la estructura interna
Para obtener especificaciones más detalladas, no dude en ponerse en contacto con nosotros.
Diagrama de la estructura de la máquina dobladora hidráulica
1. Tanque de aceite 2. Motor principal 3. Regla de rejilla 4. Caja eléctrica 5.Placa tipo C 6. Dedo de parada 7. Calibre trasero
8. Servomotor 9. Panel de pared10. Válvula11. Cilindro hidráulico de aceite12. Deslizador 13. Sistema CNC 14. Clamo rápido
15. Molde superior 16. Molde inferior 17. Coronación automática CNC 18. Placa de soporte para banco de trabajo
Procesamiento del dibujo de la pieza de trabajo
Visualización de muestra
Esta página no permite mostrar los parámetros uno por uno. Si necesita otro modelo, consúltenos. |
Parámetro | Unidad | Valor |
Modelo común | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Presión | KN | 630 | 1000 | 1600 | 2000 |
Longitud de flexión | mm | 2500 | 3200 | 3200 | 3200 |
Distancia entre columnas | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidad de garganta | mm | D=250 | D=320 | D=320 | D=320 |
Desplazamiento (eje Y) | mm | 170 | 200 | 200 | 220 |
Velocidad de desplazamiento de la diapositiva
| No se carga |
mm/s
| 200 |
Prensado | 12 |
Regresar | 170 |
Potencia del motor principal | KW | 5.5 | 7.5 | 11 | 15 |
Precisión de la máquina
| Repetición del deslizador Y | mm | ≤±0,02 |
Posicionamiento del deslizador Y | mm | ≤±0,02 |
Posicionamiento de repetición del calibre trasero X, R | mm | ≤±0,05 |
Tamaño (L*An*Al) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Fogonadura
Fotos de clientes
Certificado de Honor
P: ¿Puede un solo operario manejar la plegadora durante la producción normal?A: Para muchas piezas estándar, un operario capacitado puede realizar el proceso de doblado habitual. Sin embargo, el número de operarios necesarios puede variar según el tamaño y el peso de la pieza, el método de producción y los requisitos de manipulación del material.
P: ¿Qué importancia tiene el posicionamiento de la pieza durante el doblado?
A: El posicionamiento correcto es fundamental, ya que la posición inicial de la lámina afecta directamente a las dimensiones de la brida y a la precisión general de la pieza. El tope trasero y el manejo adecuado por parte del operario trabajan conjuntamente para mantener un posicionamiento uniforme.
P: ¿Se puede integrar la plegadora en una línea de producción de chapa metálica de mayor tamaño?
R: Sí. Una plegadora puede utilizarse como parte de un proceso de conformado de chapa metálica más amplio, junto con equipos como máquinas de corte por láser, cizallas y sistemas de manipulación de materiales. El método de integración depende del proceso de producción del cliente.
P: ¿Puede ZYCO ayudarme a determinar la secuencia de doblado para mis productos?
R: Sí. Si nos proporciona los planos del producto o la información de la pieza, nuestro equipo técnico puede analizar el proceso de doblado y recomendarle la secuencia de doblado y la configuración de máquina más adecuadas. Esto puede ayudar a reducir los errores durante la producción.
P: ¿Cómo puedo saber si mis herramientas actuales se pueden utilizar con una nueva plegadora?
A: La compatibilidad depende de la interfaz de la herramienta, las dimensiones, el método de sujeción y la configuración de la máquina. Si ya dispone de herramientas, facilitarnos sus planos o dimensiones permite a nuestro equipo comprobar la compatibilidad antes de la compra.
