Aplicación de la tecnología de alineación láser en máquinas plegadoras

En el campo del procesamiento de chapa metálica, las máquinas dobladoras son el equipo principal para dar forma a los contornos del producto, y su precisión afecta directamente la calidad del producto terminado. máquinas dobladoras Dependen del marcado manual y el posicionamiento mecánico de bloques, que son complejos de operar y se ven fácilmente limitados por la experiencia. Con la madurez de la tecnología láser, el sistema de alineación láser se ha incorporado al proceso de plegado, convirtiéndose en un avance clave para mejorar la eficiencia y la precisión. Este artículo analiza en profundidad sus principios técnicos, escenarios de aplicación y perspectivas futuras.

ⅠPrincipio de funcionamiento de la tecnología de alineación láser

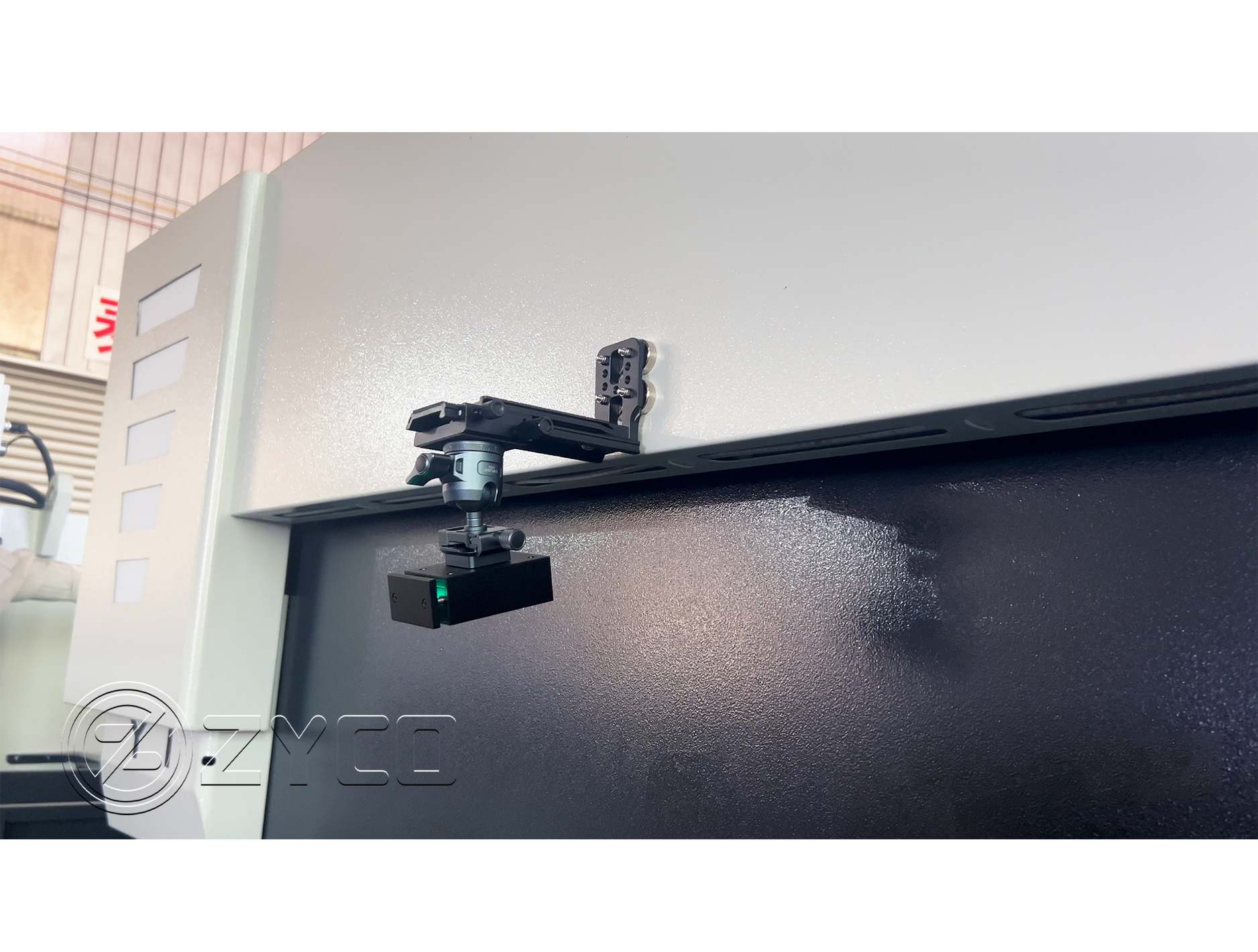

El sistema de alineación láser integra transmisores láser de alta precisión y sensores ópticos para construir una red de calibración dinámica en tiempo real. Su proceso principal es el siguiente:

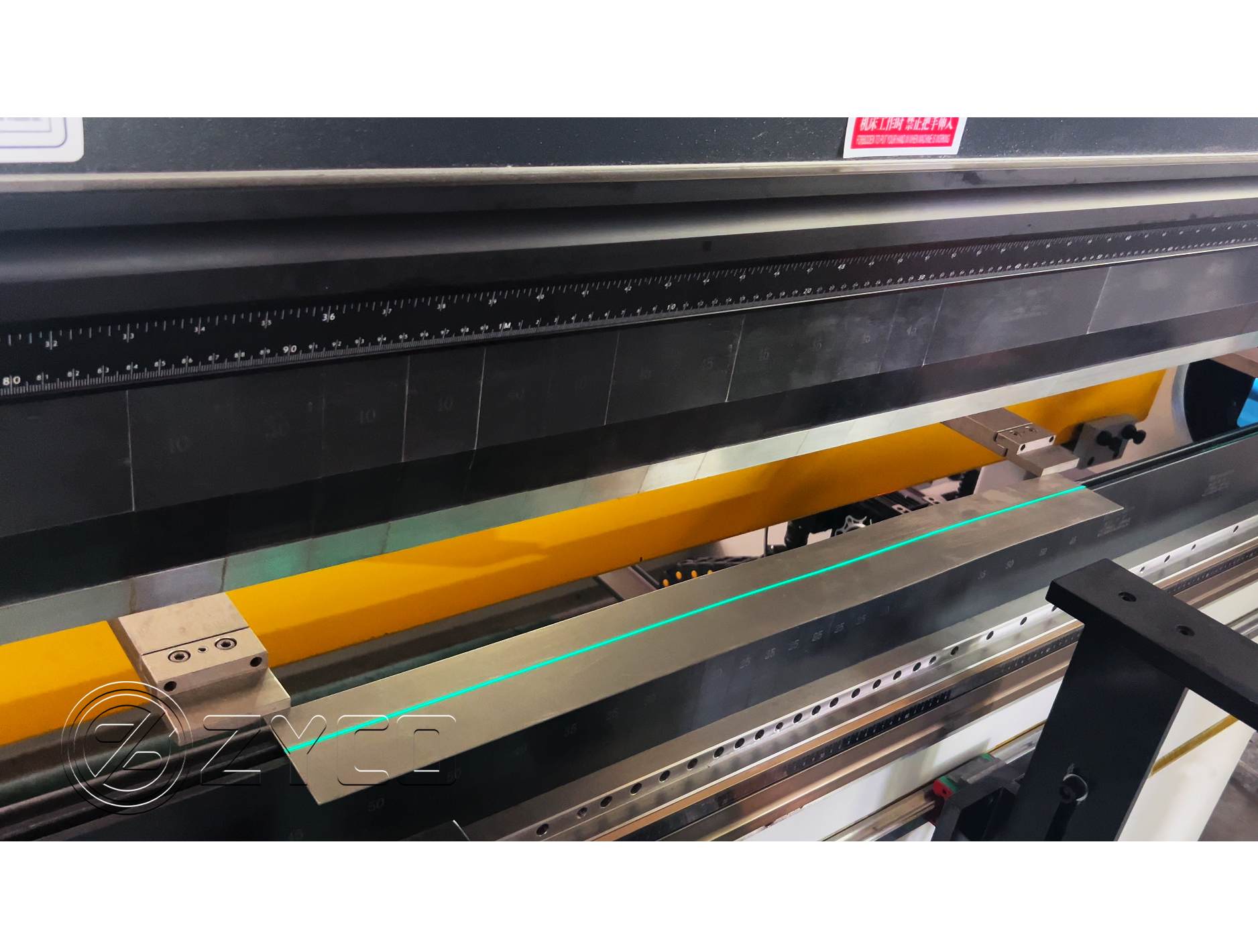

1. Posicionamiento de proyección láser: Proyecte líneas láser visibles en la mesa de trabajo de la máquina dobladora para marcar con precisión la posición de doblado. chapa de metal, reemplazando los bloques físicos tradicionales.

2. Detección láser: Para los productos doblados de chapa metálica, la rectitud del producto se puede detectar mediante líneas láser.

ⅡVentajas principales de la tecnología de alineación láser

1. Salto de precisión: Elimina los errores visuales manuales y reduce el error acumulativo del doblado complejo de múltiples pasadas en más del 70%, especialmente adecuado para campos de alta precisión como el aeroespacial.

2. Avance en eficiencia: eliminando el marcado manual y los pasos de doblado repetidos, acortando el tiempo de depuración del cambio de molde en un 50% y adaptándose a la producción flexible de lotes pequeños y múltiples variedades.

3. Optimización de la colaboración hombre-máquina: El operador monitorea el estado de la alineación en tiempo real a través de una interfaz visual, reduciendo la carga física y mejorando significativamente la seguridad.

4. Trazabilidad de los datos: El sistema registra cada parámetro de doblado, apoya la optimización del proceso y el seguimiento de la calidad y cumple con la tendencia inteligente de la Industria 4.0.

III. Escenarios y casos de aplicación típicos

- Fabricación de piezas de automoción: Después de que una empresa automotriz adoptó una máquina dobladora con alineación láser, la consistencia de doblado del soporte de la bisagra de la puerta aumentó del 89% al 99,5% y la tasa de desperdicio disminuyó en un 40%.

- Procesamiento de carcasa electrónica de precisión: Para carcasas de acero inoxidable ultrafinas, el sistema láser consigue un ajuste fino de 0,1 mm para evitar rayaduras en la superficie del material.

- Conformación eficiente de piezas con formas especiales: A través de la biblioteca de trayectorias láser preestablecidas personalizadas, cambie rápidamente a esquemas de doblado complejos como tipo U y tipo Z para cumplir con los requisitos del pedido.

IV. Desafíos técnicos y perspectivas futuras

Actualmente, la tecnología de alineación láser aún enfrenta dificultades, como la interferencia de materiales altamente reflectantes y la calibración de múltiples capas superpuestas. Las futuras líneas de desarrollo incluyen:

- Algoritmo adaptativo de IA: Combinado con el aprendizaje automático, identifica automáticamente las propiedades del material y optimiza los modelos de compensación.

- Colaboración entre dispositivos: Vincular con máquinas de corte láser y robots de soldadura para construir una línea de producción digital de proceso completo.

- Solución de popularización de bajo coste: Desarrollar un sistema láser modular compacto para ayudar a las pequeñas y medianas empresas a actualizar su tecnología.

Conclusión

La tecnología de alineación láser redefine los límites de precisión del proceso de plegado y promueve la transformación del procesamiento de metales, pasando de un enfoque basado en la experiencia a uno basado en datos. Con el auge de la fabricación inteligente, esta tecnología se convertirá en un "ojo inteligente" indispensable en los talleres de chapa metálica, aportando una energía cinética duradera a la precisión industrial y la producción flexible.
