Radio de curvatura: la guía definitiva

Prensa plegadora es una de las herramientas más importantes en el procesamiento de chapa metálica. Al utilizar un prensa plegadora Para procesar chapa metálica, el radio de curvatura es un factor clave que afecta el efecto del plegado. En este artículo, presentaremos una descripción general del radio de curvatura de la chapa metálica.

Ⅰ. ¿Cuál es el radio de curvatura de la chapa metálica?

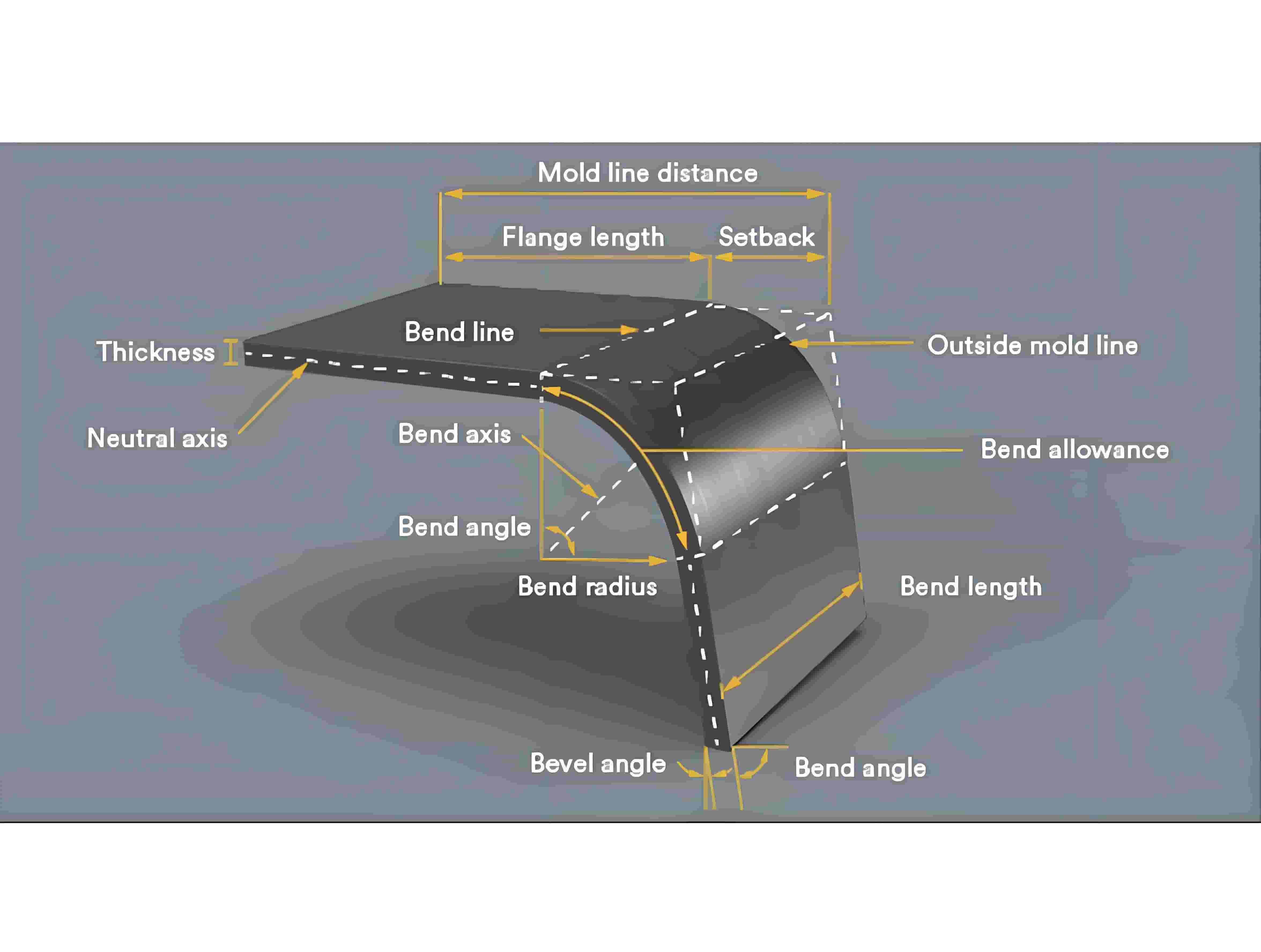

El radio de curvatura El radio de curvatura de la chapa metálica se refiere al radio de la curvatura interna que forma el material al doblarse durante su procesamiento. Este radio es fundamental para garantizar que las piezas dobladas tengan una buena apariencia y resistencia estructural. El tamaño del radio de curvatura afecta la distribución de la tensión del material, la precisión del ángulo de curvatura y la dificultad del procesamiento posterior.

Ⅱ. ¿Qué determina la flexión de chapa de metal?

1. Tipo de material

Los distintos materiales (como el aluminio, el acero inoxidable, el acero al carbono, etc.) presentan distinta ductilidad y resistencia, lo que afecta al radio de curvatura requerido. Los materiales flexibles pueden utilizar un radio de curvatura menor, mientras que los materiales con mayor dureza requieren un radio mayor.

2. Espesor del material

En términos generales, cuanto más grueso sea el material, mayor debe ser el radio de curvatura para evitar el agrietamiento del material o una concentración de tensión no deseada.

3. Ángulo de flexión

Cuanto mayor sea el ángulo de curvatura, mayor será el radio de curvatura necesario para garantizar que el material no se agriete ni se deforme durante el proceso de curvatura.

4. Tecnología de procesamiento

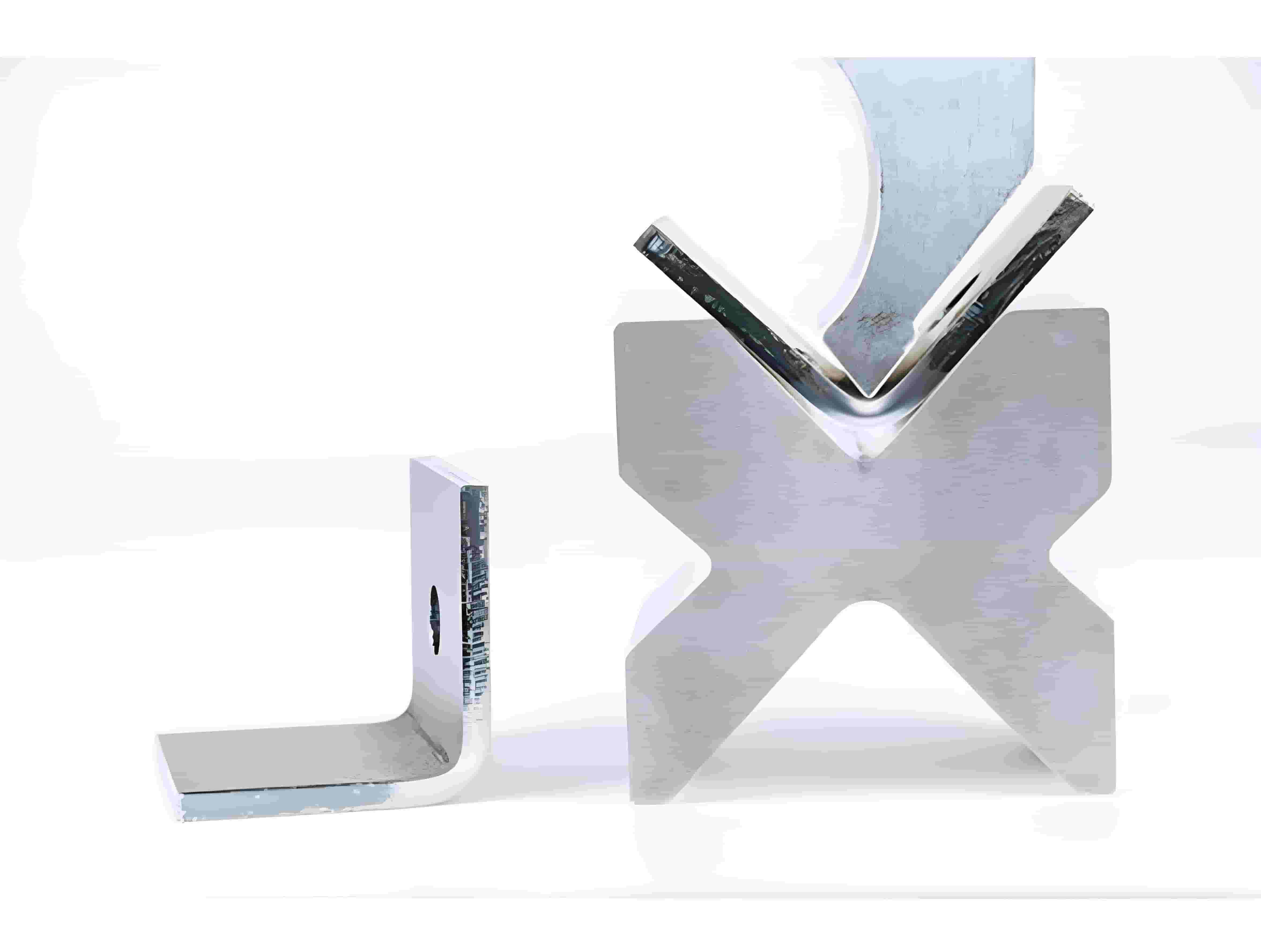

Los distintos procesos de plegado (como el plegado por aire, el plegado con matriz inferior, etc.) tienen distintos requisitos de radio de plegado. Los parámetros del proceso, como la velocidad y la presión de plegado, también influyen en el radio de plegado final.

5. Diseño de moldes

La forma y el diseño del molde determinan la tensión del material durante el proceso de doblado. Un buen molde puede ayudar a lograr el radio de doblado requerido.

6. Requisitos de procesamiento posterior

Si el procesamiento posterior (como soldadura, pintura, etc.) tiene requisitos específicos para el radio de curvatura, estos factores deben tenerse en cuenta para seleccionar el radio apropiado.

3. Cálculo del radio de curvatura de Prensa plegadora

Primero, seleccione la abertura del molde según la regla de 8 pasos. Se recomienda que la abertura del molde en forma de V sea 8 veces el espesor del material. El tamaño de la abertura del molde afecta directamente el radio de curvatura.

Si bien no existe una fórmula exacta para determinar el radio de curvatura ideal para una chapa metálica, se puede estimar que el radio de curvatura es igual al espesor de la chapa en ciertas condiciones de fuerza específicas.

Es importante tener en cuenta que las variaciones en el espesor del material pueden afectar la precisión de esta estimación. La abertura de la matriz en V puede ser de 6 a 12 veces el espesor del material. El radio de curvatura está estrechamente relacionado con el espesor del material. Para espesores de material inferiores a 6 mm, el radio de curvatura es igual al espesor del material.

Para espesores de material superiores a 6 mm pero inferiores a 12 mm, el radio de curvatura suele ser 1,5 veces el espesor del material. Para espesores superiores a 12 mm, el radio de curvatura es aproximadamente 3 veces el espesor del material.

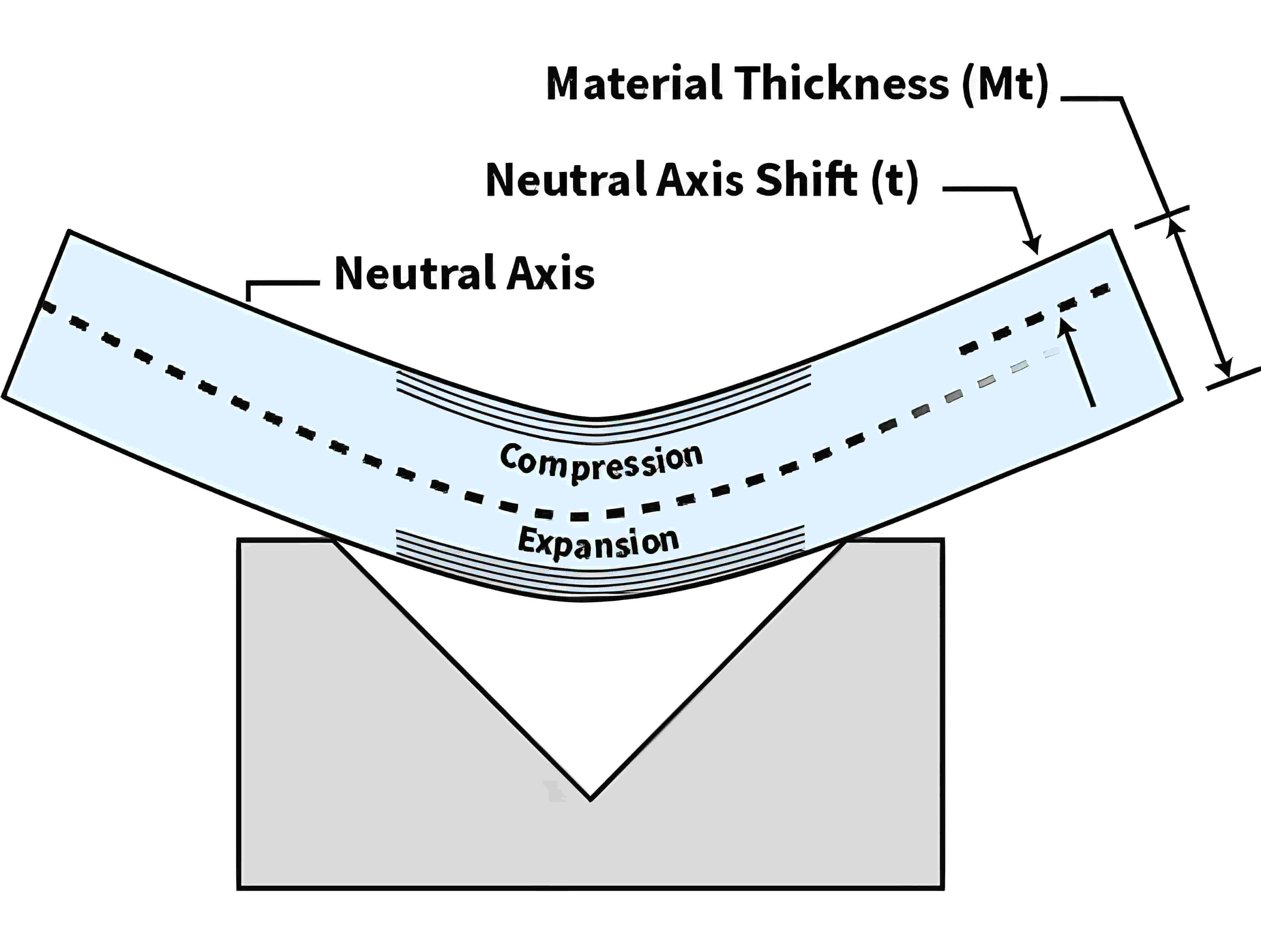

El radio de curvatura de la prensa plegadora se puede calcular mediante la fórmula, todo en milímetros:

r = (v - mt) / 2

- R es el radio de curvatura

- V es el ancho de la abertura en forma de V de la matriz

- MT es el espesor del material

Por ejemplo: si la abertura de la matriz es de 30 mm y el espesor de la placa es de 3 mm, el radio de curvatura es R=(30-3)/2=13,5 mm.

Es importante saber que estas son solo directrices aproximadas, y que existen muchos factores que afectan el radio de curvatura, por lo que es difícil determinar un valor exacto. Cuando el espesor de la placa es igual al radio de curvatura, se logra el radio de curvatura óptimo. La curva formada con este radio mantiene un ángulo y tamaño uniformes, y la recuperación elástica es mínima.

IV. ¿Cuál es el radio de curvatura mínimo de la chapa metálica?

Cuanto menor sea el radio de curvatura, mayor será la presión de doblado requerida. La chapa metálica es muy propensa a agrietarse, deformarse o romperse durante el proceso de doblado, y también es fácil dañar el molde. Para evitar estos problemas, debemos prestar atención al radio de curvatura interior mínimo.

Debido a las diferentes características de los métodos de doblado, materiales y moldes, también debe prestarse atención al radio mínimo de curvatura. Para obtener una chapa metálica perfecta, procure que el radio interior de la curvatura se aproxime al espesor de la placa.

Elija materiales de chapa metálica con alta ductilidad. Cuanto mayor sea la resistencia a la tracción y la dureza de la chapa metálica, mayor será la presión de flexión requerida.

El radio de curvatura es fundamental en el doblado de chapa metálica. Un radio interior correcto garantiza la calidad del doblado de la pieza. Un radio interior incorrecto puede provocar deformaciones o incluso roturas. Este artículo ofrece una visión general del doblado de chapa metálica. El uso de ZYCO Prensa plegadora Ayuda a producir piezas más precisas. Si tiene alguna pregunta sobre el plegado de radios grandes o cualquier otro tipo de plegado de chapa metálica en una plegadora, contáctenos.
