Guía práctica de ingeniería para fabricantes de chapa metálica, operadores de plegadoras y ingenieros de fabricación.

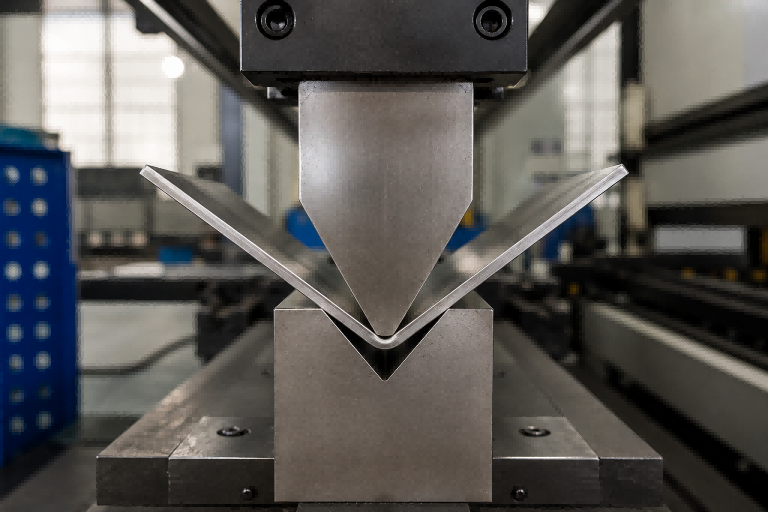

 Figura 1. Ejemplo de doblado al aire de acero inoxidable con alineación de punzón, chapa y matriz en V.

Introducción

Elegir la abertura correcta de la matriz en V es una de las decisiones más importantes en el plegado con prensa. Muchos operarios parten de la regla tradicional de que la abertura en V debe ser aproximadamente ocho veces el espesor del material. Esta regla es útil, pero solo sirve como punto de partida. En la producción real, la abertura correcta de la matriz también depende del tipo de material, el radio interior requerido, el comportamiento de recuperación elástica, la calidad de la superficie, la longitud de plegado, el tonelaje de la máquina y el estado de las herramientas.

Una plegadora puede ser moderna, potente y estar programada con precisión, pero si la abertura del troquel inferior no es la adecuada para el material y las necesidades de la pieza, el resultado final puede ser inestable. Los problemas comunes incluyen un excesivo efecto de recuperación elástica, ángulos de plegado inconsistentes, agrietamiento, marcas visibles del troquel, longitud plana imprecisa y desgaste innecesario de las herramientas. En la producción de chapa metálica de alto volumen, estos problemas se convierten rápidamente en problemas de costes de producción, no solo en problemas técnicos.

Esta guía explica cómo los fabricantes profesionales seleccionan las aberturas de la matriz en V en la producción práctica. Está dirigida a fabricantes de chapa metálica, operarios de plegadoras, ingenieros de utillaje y jefes de producción que desean mejorar la precisión del plegado, reducir las repeticiones y lograr un proceso de plegado más consistente.

Por qué es importante la apertura del dado V

La abertura en V de la matriz controla cómo se apoya la chapa metálica durante el doblado al aire. La chapa entra en contacto con los dos hombros de la matriz inferior mientras el punzón presiona el material contra la ranura en V. Dado que el material no llega al tope durante el doblado al aire, la geometría de la abertura en V influye directamente en el radio de curvatura final y en la recuperación elástica tras la descarga.

Una abertura en V más pequeña suele generar un radio interior más reducido, pero también aumenta la fuerza de plegado necesaria. Esto puede incrementar la carga en la plegadora, aumentar el desgaste de las herramientas y generar marcas de presión más pronunciadas en la superficie del material. Una abertura en V más grande reduce el tonelaje necesario y puede mejorar el flujo del material, pero generalmente genera un radio interior mayor y puede aumentar la recuperación elástica.

Por este motivo, la selección de la apertura en V no es simplemente una práctica habitual. Se trata de una decisión de ingeniería que influye en todo el proceso de doblado. La elección correcta equilibra el radio de curvatura, la recuperación elástica, la calidad de la superficie, la capacidad de la máquina, la vida útil de las herramientas y la tolerancia final de la pieza.

La regla tradicional de 8× espesor

La regla más utilizada en el plegado neumático con prensa es la regla de 8 × espesor del material. Según esta regla, la abertura en V es aproximadamente ocho veces el espesor de la chapa. Por ejemplo, una chapa de 2 mm suele comenzar con una matriz V16, mientras que una chapa de 3 mm suele comenzar con una matriz V24.

Esta regla es popular porque proporciona un equilibrio práctico para muchas aplicaciones con acero dulce. Normalmente ofrece un radio interior razonable, una recuperación elástica aceptable y requisitos de tonelaje manejables. Para piezas de fabricación general, como armarios, cubiertas de máquinas, soportes y cerramientos industriales, la regla 8× suele ser un punto de partida fiable.

Sin embargo, la regla 8× nunca debe considerarse una regla absoluta. No tiene en cuenta automáticamente la recuperación elástica del acero inoxidable, el temple del aluminio, el tonelaje de la chapa gruesa, los requisitos estéticos de la superficie ni los requisitos específicos del radio de diseño. Los operarios de plegadoras experimentados utilizan la regla 8× como primera referencia y luego la ajustan según las condiciones reales de plegado.

Cómo afecta la apertura en V al radio de curvatura

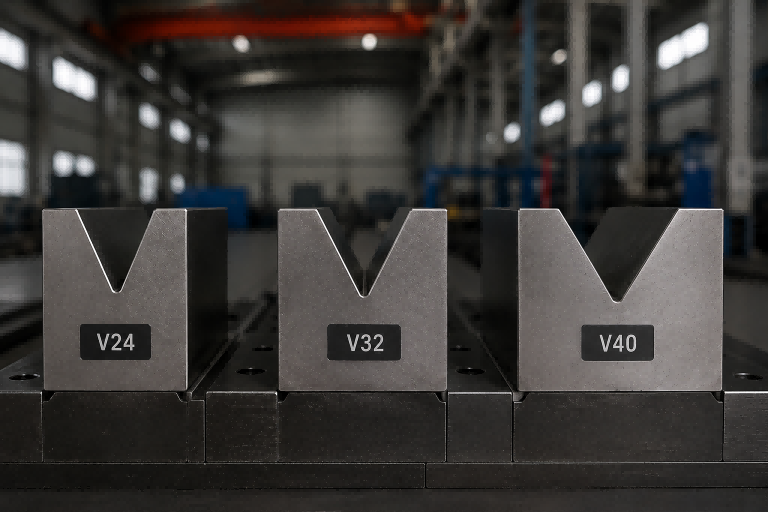

 Figura 2. Comparación de V24, V32 y V40 que muestra diferentes tamaños de abertura de matriz inferior.

Una abertura en V más grande generalmente produce un radio de curvatura interior mayor. Esto se debe a que el material se apoya sobre una mayor distancia y se deforma en una zona más amplia. Una abertura en V más pequeña genera un radio de curvatura menor, ya que el material se ve forzado a entrar en un área de conformado más estrecha.

Esta relación es crucial para el cálculo de patrones planos. La tolerancia de curvatura, la deducción de curvatura y el factor K se ven influenciados por el radio interior real. Si el taller cambia de la versión V24 a la V32 sin actualizar las suposiciones de curvatura, la longitud plana final y el ajuste de ensamblaje podrían variar.

Para piezas sencillas, una pequeña diferencia de radio puede no ser relevante. Sin embargo, para carcasas de precisión, conjuntos soldados o componentes que deben encajar con otras piezas, la uniformidad del radio se vuelve fundamental. Por lo tanto, la abertura en V seleccionada debe coincidir tanto con el espesor del material como con los requisitos de diseño.

Cómo afecta la apertura en V al retorno de resorte

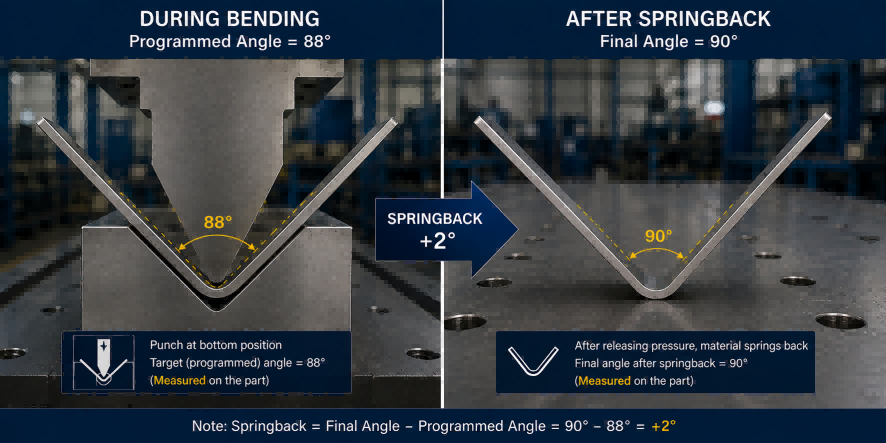

 Figura 3. Principio de compensación de la recuperación elástica: ángulo de sobreflexión programado y ángulo de liberación final.

La recuperación elástica es el efecto de recuperación que se produce tras eliminar la fuerza de flexión. Todos los materiales de chapa metálica recuperan su forma en cierta medida, pero el acero inoxidable y los materiales de alta resistencia suelen presentar una mayor recuperación elástica que el acero dulce.

La apertura en V afecta la recuperación elástica porque influye en el radio de curvatura. Las aperturas en V más grandes suelen generar radios mayores, y estos, a su vez, producen una mayor recuperación elástica. Por eso, una pieza puede parecer correcta durante el proceso de conformado, pero abrirse ligeramente después de que el punzón se retraiga.

En el doblado práctico de acero inoxidable, los operarios suelen compensar con un sobredoblado. Por ejemplo, si el ángulo final deseado es de 90°, el ángulo de doblado programado puede ser ligeramente menor, como 88° u 89°, dependiendo del material y la configuración de las herramientas. Esta compensación debe basarse en pruebas de doblado y experiencia en producción, en lugar de conjeturas.

Cómo afecta la apertura en V al tonelaje

Cuanto menor sea la abertura en V, mayor será la fuerza de flexión necesaria. Este es uno de los aspectos más importantes a considerar en la producción. Seleccionar una matriz más pequeña puede ayudar a crear un radio más ajustado, pero también puede llevar la máquina cerca de su límite de capacidad. Esto aumenta la tensión en el bastidor, el punzón, la matriz y el sistema hidráulico.

Una mayor abertura en V reduce la necesidad de tonelaje. Esto puede ser útil para curvas largas, materiales gruesos y producción en grandes volúmenes, donde la vida útil de las herramientas y la carga de la máquina son importantes. Sin embargo, usar una matriz sobredimensionada puede generar un radio excesivo o aumentar el efecto de recuperación elástica más allá de los límites aceptables.

Un proceso de doblado profesional siempre debe verificar el tonelaje antes de seleccionar una abertura en V más pequeña. La selección de herramientas y el cálculo del tonelaje deben tratarse conjuntamente, no por separado.

Recomendaciones para la apertura en V según el material

Acero dulce

El acero dulce es el material más predecible para el doblado en prensa plegadora. Para la mayoría de las aplicaciones de doblado al aire, la regla 8× funciona bien. Una pieza de acero dulce de 3 mm suele comenzar con V24, mientras que una de 4 mm suele comenzar con V32. El acero dulce generalmente presenta una recuperación elástica moderada, buena conformabilidad y un comportamiento de doblado estable.

Acero inoxidable

El acero inoxidable requiere mayor atención debido a su mayor límite elástico y recuperación elástica. En muchos entornos de producción, el acero inoxidable se beneficia de aberturas en V con un rango de espesor de 8 a 10 veces. Por ejemplo, un componente de acero inoxidable 304 de 3 mm puede usar V24 como punto de partida, pero se pueden considerar V30 o V32 si la pieza requiere un radio mayor, menor presión superficial o mejor calidad estética.
La desventaja radica en la recuperación elástica. Las aberturas en V más grandes pueden reducir la tensión superficial, pero también pueden aumentar la recuperación elástica. En el caso del acero inoxidable, la decisión final debe equilibrar el radio, la recuperación elástica, el tonelaje y la apariencia.

Aluminio

El doblado del aluminio depende en gran medida de la aleación y el temple. El aluminio blando suele tolerar curvaturas más pronunciadas, mientras que los temples más duros requieren radios mayores para evitar el agrietamiento. Generalmente se utiliza una abertura en V de entre 6 y 10 veces el espesor, según la pieza y el estado del material. Para las piezas decorativas de aluminio, la protección de la superficie y el pulido de las herramientas también son importantes.

Placa gruesa

El doblado de chapas gruesas suele requerir aberturas en V más grandes, a menudo de 10 a 12 veces el espesor o incluso más. La razón principal es el tonelaje. El material grueso genera una gran fuerza de conformado, y una abertura en V más grande ayuda a reducir la carga de la máquina y a prolongar la vida útil de las herramientas. Para aplicaciones con chapas gruesas, es fundamental verificar cuidadosamente la capacidad de la máquina, la clasificación de las herramientas y la longitud de doblado.

Estudios de casos prácticos de ingeniería

Caja 1 – Carcasa de acero dulce de 3 mm

Un taller de fabricación de carcasas industriales utilizó V24 para acero dulce de 3 mm. El resultado fue un radio de curvatura estable, un tonelaje manejable y curvas de 90° consistentes tras la compensación del ángulo normal. Este es un ejemplo típico donde la regla 8× funciona bien.

Caja 2 – Panel de acero inoxidable 304 de 3 mm

Se probó la misma abertura V24 en acero inoxidable 304 de 3 mm. El doblado fue aceptable, pero la recuperación elástica fue mayor que en el acero dulce. El operario ajustó el ángulo programado y verificó la pieza final con muestras dobladas antes de la producción.

Caso 3 – Componente decorativo de acero inoxidable

Un panel decorativo de acero inoxidable mostraba marcas de troquelado visibles al doblarlo con una abertura más pequeña. Una abertura en V más grande redujo la presión localizada sobre la superficie del material y mejoró su apariencia, aunque fue necesaria una compensación adicional para el efecto de recuperación elástica.

Caso 4 – Carcasa de aluminio para componentes electrónicos

La carcasa de aluminio de 2 mm requería un doblado limpio sin agrietamiento. La selección de la herramienta se basó en las características de la aleación y el radio requerido, más que en el espesor. La abertura en V final proporcionó un radio estable y una calidad estética aceptable.

Caso 5 – Pieza estructural de chapa gruesa

Inicialmente, se probó un componente de acero al carbono de 12 mm con una abertura de matriz más pequeña. El tonelaje era demasiado alto para una producción eficiente. Aumentar la abertura en V redujo la carga de la máquina y mejoró la vida útil de la herramienta, manteniendo una geometría de la pieza aceptable.

Errores comunes al seleccionar aperturas en V

· Utilizar la misma abertura en forma de V para todos los materiales.

· Siguiendo la regla 8× sin comprobar el radio ni el rebote.

· Seleccionar una matriz más pequeña únicamente para crear una curvatura más pronunciada, sin comprobar el tonelaje.

· Ignorar los requisitos de calidad superficial para las piezas decorativas.

· Cambiar las herramientas durante la producción sin actualizar las suposiciones del patrón plano.

· Omitir las pruebas de flexión de muestras antes de la producción en serie.

· Utilizar matrices desgastadas y asumir que el problema es únicamente la calibración de la máquina.

· Tratar la selección de chips V como un hábito de configuración en lugar de una decisión de ingeniería.

Preguntas frecuentes

P: ¿Qué abertura en V debo usar para acero dulce de 3 mm?
A: V24 es un punto de partida común para el control del aire.

P: ¿La regla del 8× siempre es correcta?
R: No. Es un punto de partida práctico, no una regla universal.

P: ¿Afecta la apertura en V al efecto de recuperación elástica?
R: Sí. Las aberturas en V más grandes generalmente crean radios más grandes y mayor recuperación elástica.

P: ¿Afecta la apertura en V al tonelaje?
R: Sí. Las aberturas en V más pequeñas requieren una mayor fuerza de flexión.

P: ¿Qué abertura en V es la mejor para el acero inoxidable?
R: Muchos fabricantes comienzan con un espesor de 8× a 10×, dependiendo de la recuperación elástica, el radio y los requisitos de la superficie.

P: ¿Se puede utilizar una sola matriz en V para todos los materiales?
R: No. Deben tenerse en cuenta el tipo de material, el grosor y los requisitos de producción.

P: ¿Por qué cambian mis ángulos de curvatura entre lotes de material?
A: La resistencia a la fluencia y la dureza del material pueden variar entre lotes, lo que afecta a la recuperación elástica.

P: ¿Debo realizar pruebas de flexión?
R: Sí. Las pruebas de flexión son esenciales antes de la producción en masa, especialmente para piezas de acero inoxidable y de precisión.

Recursos de ingeniería recomendados

Acerca de ZYCO

ZYCO ofrece prensas plegadoras, soluciones para la fabricación de chapa metálica y recursos de ingeniería para fabricantes de todo el mundo. El Centro de Ingeniería de ZYCO está diseñado para ayudar a los fabricantes a comprender los principios prácticos del plegado, mejorar la precisión de la producción y tomar mejores decisiones sobre las herramientas basándose en la experiencia real de fabricación.

Conclusión

La abertura correcta de la matriz en V no se determina únicamente por el espesor del material. Si bien el espesor es un punto de partida, el comportamiento del material, la recuperación elástica, el radio de curvatura, el tonelaje, la calidad de la superficie y los objetivos de producción determinan la mejor opción final. Los fabricantes que comprenden estas relaciones pueden reducir el retrabajo, mejorar la repetibilidad, proteger las herramientas y lograr resultados de doblado más estables.

La regla tradicional de 8× sigue siendo valiosa, pero los mejores resultados de doblado se obtienen combinando el conocimiento de ingeniería con pruebas de producción reales.
