Una guía práctica de ingeniería para reducir el desperdicio, mejorar la consistencia y lograr resultados repetibles en la fabricación de chapa metálica.
En la fabricación moderna de chapa metálica, la precisión del doblado se ha convertido en un indicador directo de la competitividad de la producción. Los clientes exigen tolerancias más estrictas, plazos de entrega más cortos y una calidad uniforme entre lotes. Una dimensión de brida con tan solo 1 mm de desviación puede generar problemas de montaje; un error de ángulo de doblado de solo 2 grados puede requerir retrabajo, ajuste de soldadura o la sustitución completa de la pieza. Cuando estos problemas se repiten en varias series de producción, el coste supera con creces el valor del material desechado.
Muchos fabricantes dan por sentado que una plegadora CNC moderna garantiza automáticamente piezas precisas. Sin embargo, la experiencia real en producción demuestra una realidad distinta. Algunos talleres logran una excelente repetibilidad con equipos convencionales, mientras que otros obtienen resultados inconsistentes incluso después de invertir en maquinaria de alta gama. La diferencia no suele radicar únicamente en la máquina, sino en el sistema de fabricación que la respalda.
Este documento técnico explica las diez causas más comunes de errores en el plegado con prensa plegadora y proporciona métodos de ingeniería prácticos para mejorar la uniformidad, reducir los desperdicios y lograr resultados repetibles en la fabricación de chapa metálica.
Mensaje clave | Significado práctico |
La precisión del doblado es un problema del sistema. | Las variables de la máquina, las herramientas, el material y el proceso deben controlarse de forma conjunta. |
La mayoría de los errores son prevenibles. | Una lista de verificación estructurada y datos de configuración validados reducen la necesidad de solucionar problemas repetidamente. |
La experiencia es valiosa, pero no suficiente. | Los estándares documentados garantizan la repetibilidad de la calidad entre los distintos operarios y turnos. |
La mayoría de los fabricantes subestiman el verdadero costo de los errores de doblado. Cuando una pieza no supera la inspección, la reacción inmediata suele ser calcular el valor del material desechado. En realidad, el costo del material suele ser solo una pequeña parte del problema.
Un solo error de doblado puede desencadenar una reacción en cadena que afecte a la soldadura, el montaje, la inspección, la entrega y la comunicación con el cliente. Por eso, las empresas líderes en fabricación se centran no solo en corregir los errores de doblado, sino también en prevenirlos desde el principio.
Categoría de costo | Impacto potencial |
material de desecho | Pérdida de materia prima y costo de eliminación |
Tiempo de máquina | Horas de producción adicionales y capacidad reducida |
Costo de mano de obra | Retrabajo, solución de problemas y manejo adicional |
Ajustes de soldadura | Mal ajuste y trabajos de fabricación adicionales |
retrasos en el montaje | Cuellos de botella en la fase posterior y retrasos en los plazos |
inspecciones de calidad | Tiempo adicional de medición y verificación |
retrasos en la entrega | Insatisfacción del cliente y riesgo de retraso |
Riesgo para la reputación | Pérdida de confianza y oportunidades de negocio futuras |
Una de las ideas erróneas más comunes en la fabricación de chapa metálica es que la precisión del doblado depende principalmente de la máquina. En realidad, una plegadora es solo un componente de un sistema de fabricación más amplio. Cuatro sistemas principales determinan la precisión final del doblado: la máquina, las herramientas, el material y el proceso.
Sistema | Influencia primaria |
Máquina | Precisión mecánica, rigidez del bastidor, abombamiento, exactitud del tope trasero y repetibilidad. |
Estampación | Geometría del punzón, apertura de la matriz, alineación de las herramientas y estado de desgaste |
Material | Límite elástico, resistencia a la tracción, comportamiento de recuperación elástica y variación del espesor. |
Proceso | Programación, procedimientos de configuración, secuencia de doblado, inspección y disciplina del operador |
Principios de ingeniería La precisión en el doblado no es solo un problema de la máquina. Es un problema del sistema de fabricación. Cuando cualquiera de estos sistemas no se controla adecuadamente, la consistencia de la producción se ve afectada. |

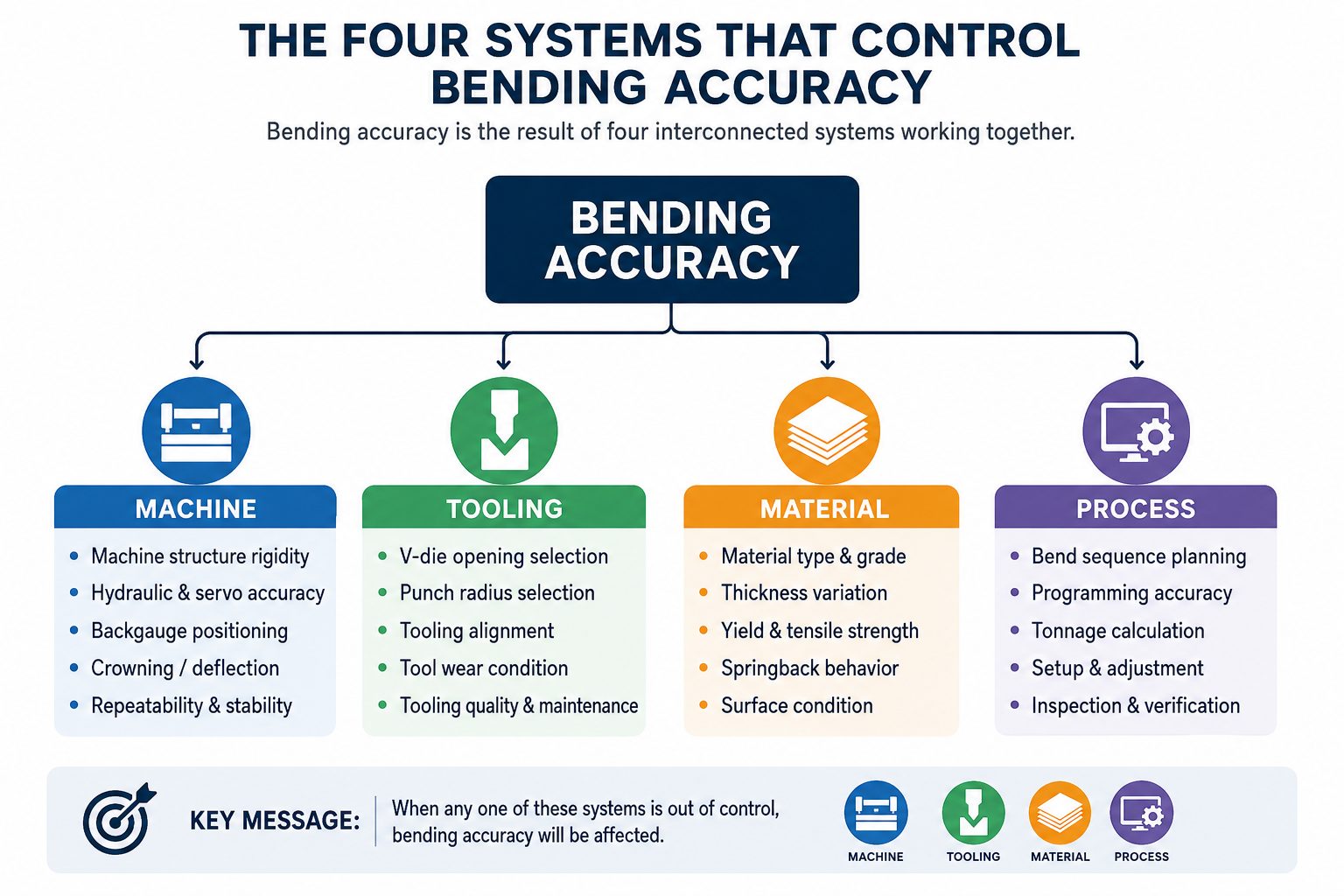

Figura 1. Los cuatro sistemas que controlan la precisión del doblado: máquina, herramientas, material y proceso.
Seleccionar la abertura correcta de la matriz en V es una de las decisiones más importantes en el proceso de doblado. La abertura de la matriz afecta directamente la fuerza de doblado, el radio interior, el comportamiento de recuperación elástica, la calidad de la superficie y la consistencia del ángulo.
Una abertura de matriz demasiado pequeña aumenta el tonelaje necesario y acelera el desgaste de las herramientas. También puede generar marcas superficiales excesivas y un radio interior más ajustado de lo esperado. Una abertura de matriz demasiado grande puede producir un radio interior mayor, un mayor efecto de recuperación elástica y un control angular inestable si no se ajusta al material y a los requisitos de la pieza.
Un taller de fabricación que doblaba acero dulce de 3 mm seleccionó una matriz con apertura V16 porque ya estaba instalada en la máquina. Posteriormente, una revisión de ingeniería determinó que una matriz con apertura V24 era más apropiada. El uso de la matriz más pequeña conllevaba mayores requisitos de tonelaje, mayor desgaste de las herramientas, marcas en la superficie e inconsistencia angular. Tras cambiar a la matriz con la apertura correcta, la estabilidad de la producción mejoró de inmediato.
Espesor del material | Apertura en V típica |
Lámina delgada | Normalmente 8 × espesor |
Espesor medio | Normalmente 10 × espesor |
placa gruesa | Normalmente 12 × espesor |
Estos valores son orientativos, no reglas universales. La selección final debe tener en cuenta el tipo de material, el radio interior requerido, la longitud de la curvatura, los requisitos de la superficie y la capacidad disponible de la prensa plegadora.

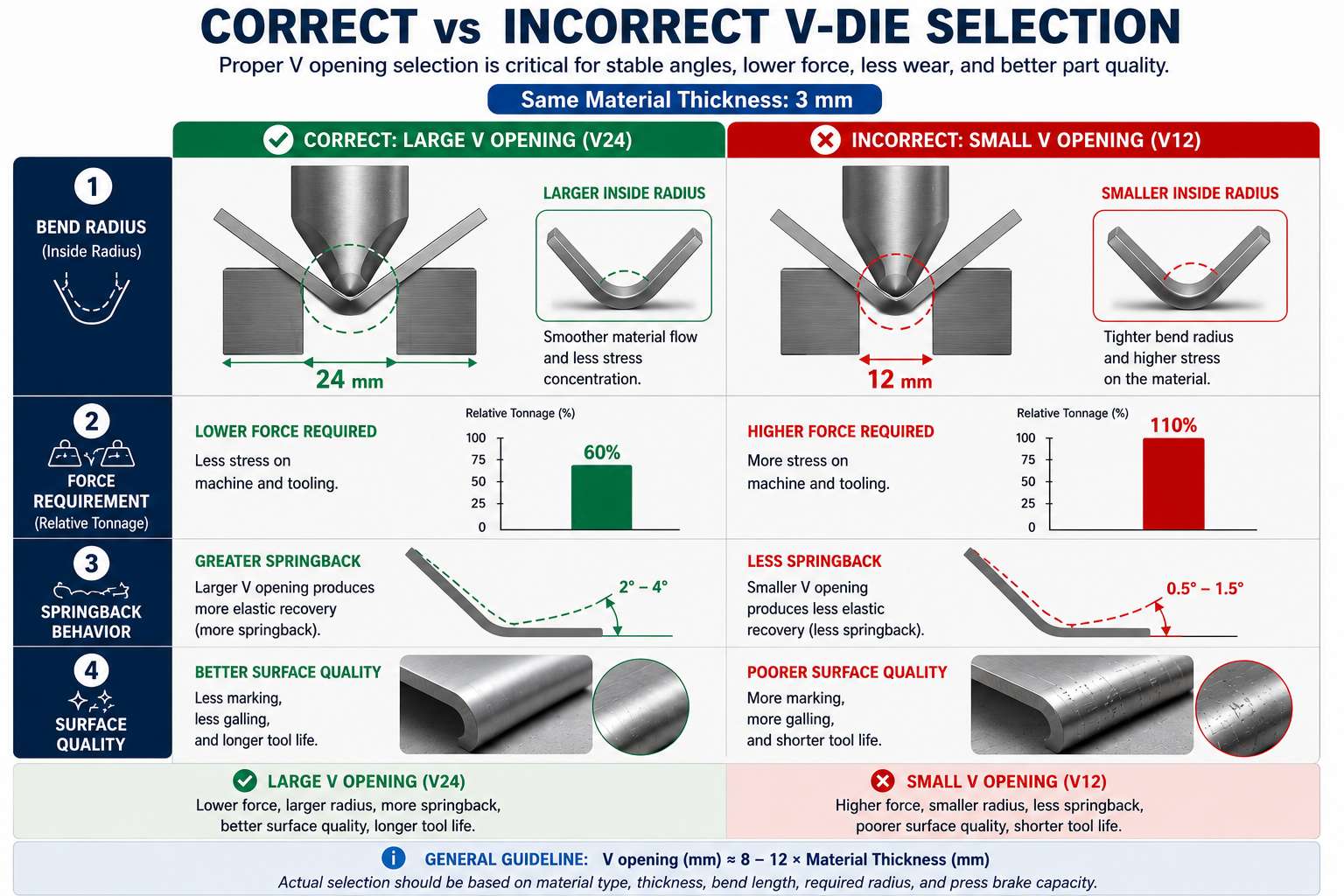

Figura 2. Selección correcta e incorrecta de la matriz en V para el mismo espesor de material de 3 mm.
No todas las chapas metálicas se comportan igual. Incluso los materiales con un espesor nominal idéntico pueden producir resultados de doblado diferentes debido a variaciones en el límite elástico, la resistencia a la tracción, el método de fabricación, el proveedor y el lote de material.
Por ejemplo, el acero inoxidable 304 suele presentar una mayor recuperación elástica que el acero dulce. El aluminio a menudo requiere diferentes supuestos de radio y valores de compensación. Los aceros de alta resistencia suelen requerir una fuerza de flexión significativamente mayor. Los fabricantes que tratan todos los materiales de forma idéntica suelen obtener resultados de producción impredecibles.
Los fabricantes más exitosos mantienen datos de referencia de materiales basados en la experiencia real de producción, en lugar de basarse únicamente en suposiciones predeterminadas.
La recuperación elástica sigue siendo una de las causas más comunes de imprecisiones en el doblado. Tras la retracción del punzón, el material se recupera elásticamente y vuelve parcialmente a su forma original. Si la compensación es insuficiente, el ángulo final resulta mayor de lo previsto.
Material | Recuperación elástica típica por flexión de aire |
acero dulce | 1°-2° |
Acero galvanizado | 1°-2° |
Acero inoxidable 304 | 2°-4° |
Acero inoxidable 201 | 3°-5° |
Aluminio | 2°-3° |
Nota de referencia Los valores mostrados son referencias típicas para el doblado al aire. La recuperación elástica real depende del tipo de material, el espesor, las herramientas, el radio de curvatura y las condiciones de doblado. |
Un fabricante cambió de acero dulce a acero inoxidable 304 manteniendo los mismos parámetros de doblado. El resultado fue un error angular constante de aproximadamente 3 grados. Tras actualizar los valores de compensación de recuperación elástica para el nuevo material, el problema desapareció. Este sencillo ajuste evitó retrabajos continuos y problemas de calidad.

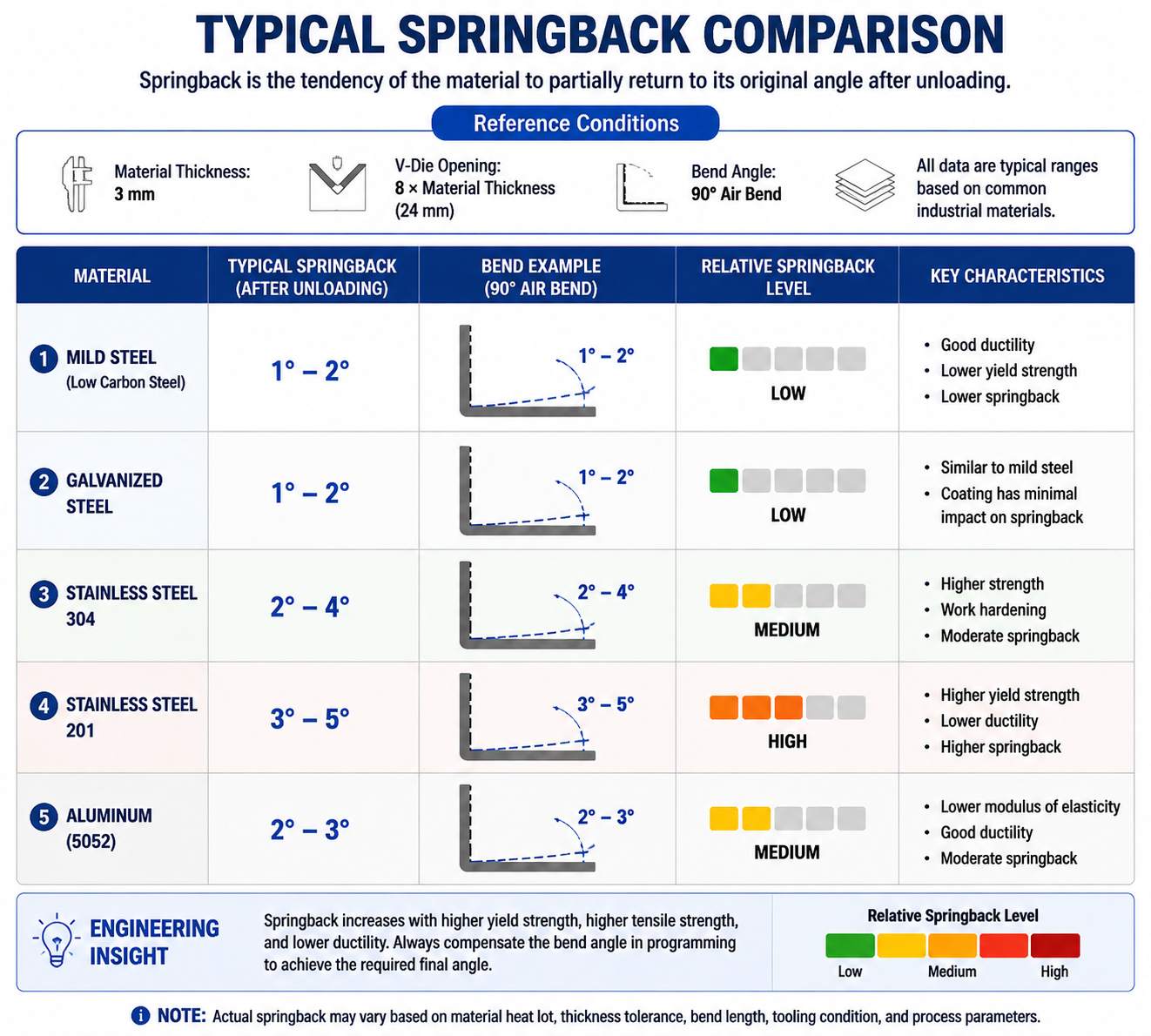

Figura 3. Comparación típica del efecto de recuperación elástica por doblado al aire para materiales comunes de chapa metálica.
El desgaste de las herramientas suele desarrollarse gradualmente, lo que dificulta su detección hasta que aparecen problemas de calidad. Los problemas más comunes incluyen puntas de punzón redondeadas, hombros de matriz desgastados, daños en la superficie, herramientas astilladas y desalineación.
Incluso pequeños cambios geométricos pueden afectar significativamente la consistencia del ángulo y la formación del radio. Las principales plantas de fabricación establecen programas de inspección preventiva en lugar de esperar a que se produzcan fallos visibles. El mantenimiento de las herramientas suele ser uno de los métodos más económicos para mejorar la calidad del doblado.
Los bastidores de las prensas plegadoras son extremadamente rígidos, pero no perfectamente rígidos. Bajo carga, el bastidor y la bancada se deforman elásticamente. Sin compensación de abombamiento, el centro de una pieza larga puede presentar un ángulo de plegado mayor que los extremos, ya que la máquina se desvía hacia abajo en el centro y la relación de plegado cambia a lo largo de la línea de plegado.
Un equipo de producción que doblaba una pieza de 4000 mm de longitud en una prensa plegadora de 250 toneladas descubrió que los extremos se aproximaban al ángulo objetivo de 90 grados, mientras que el centro medía considerablemente más. A simple vista, la pieza parecía correcta, pero una inspección a lo largo de toda la línea de plegado reveló la variación.
Posición a lo largo de la línea de curva | Ángulo medido sin coronación | Resultado |
extremo izquierdo | 90° | Objetivo cercano |
Centro | 92°-95° | Ángulo mayor (condición de subcurvatura) |
Extremo derecho | 90° | Objetivo cercano |
Los sistemas de coronación modernos compensan esta desviación y mejoran significativamente la consistencia del ángulo. Para piezas largas y aplicaciones de alto tonelaje, una coronación adecuada es esencial.

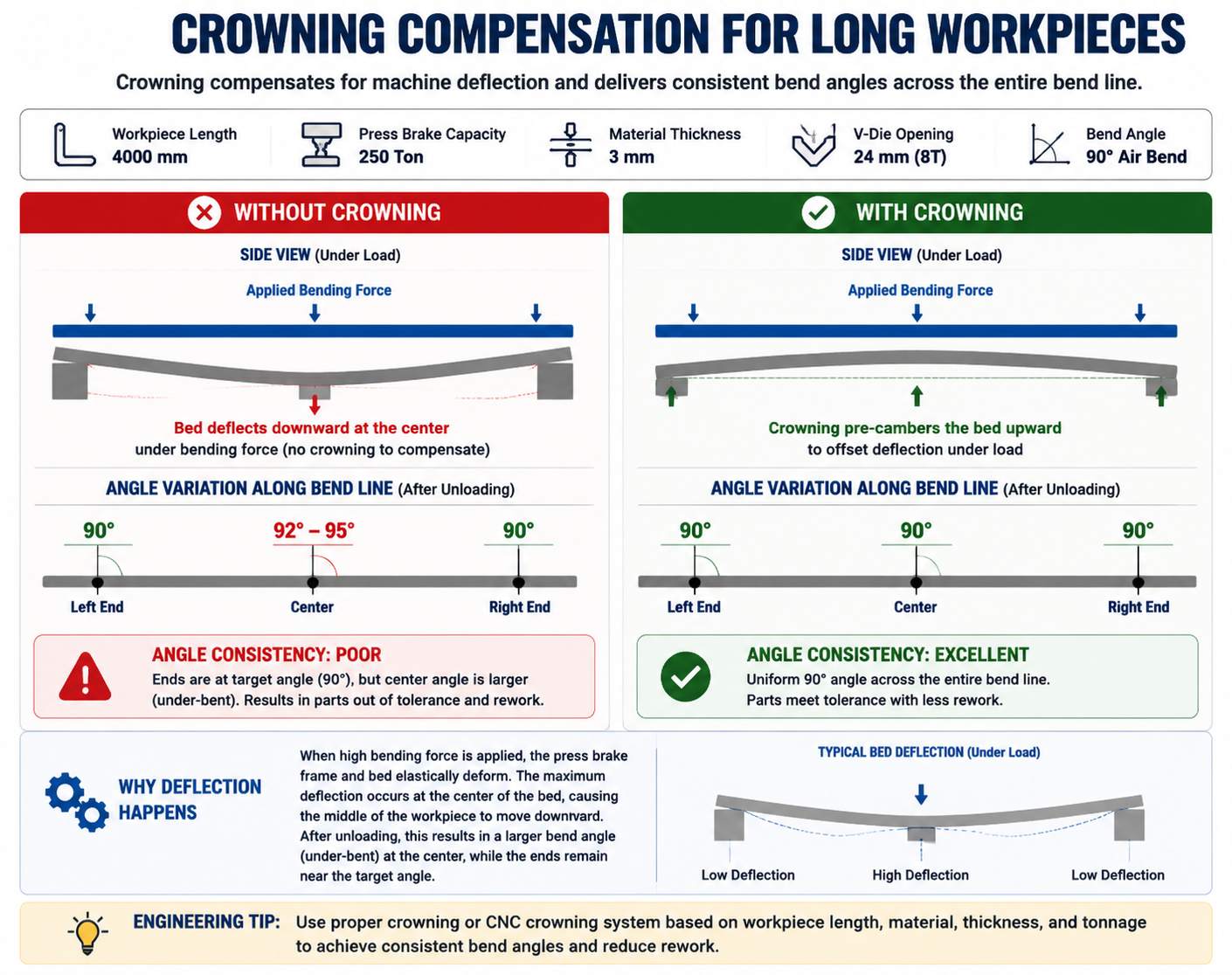

Figura 4. La compensación de la curvatura ayuda a mantener ángulos uniformes en piezas de trabajo largas.
La precisión del tope trasero afecta directamente a las dimensiones de la brida. Incluso cuando los ángulos de plegado son correctos, un posicionamiento impreciso puede generar piezas inservibles. Las causas comunes incluyen errores de calibración del servomotor, desgaste mecánico, componentes sueltos, daños por colisión y mantenimiento insuficiente.
Un error de posicionamiento de tan solo una fracción de milímetro puede generar variaciones dimensionales sustanciales en los productos terminados. La calibración periódica y la verificación de la primera pieza siguen siendo prácticas fundamentales de control de calidad.
Muchos problemas de doblado se originan mucho antes de realizar el primer doblez. Una secuencia de doblado deficiente puede provocar interferencias entre las piezas, colisiones de herramientas, dificultades de posicionamiento y errores dimensionales acumulados.
Un operario dobla varias bridas cortas antes de formar la brida larga principal en una carcasa compleja. Los primeros dobleces interfieren con el posicionamiento durante las operaciones posteriores, lo que aumenta la variación dimensional y el tiempo de preparación. Una secuencia revisada elimina esta interferencia y mejora tanto la precisión como la productividad.
Para lograr una flexión estable, es necesario calcular con precisión las fuerzas. Un tonelaje insuficiente puede impedir el correcto conformado del material. Un tonelaje excesivo aumenta la tensión en las herramientas y los componentes de la máquina, y puede acortar la vida útil de las herramientas.
Para realizar cálculos precisos, es necesario considerar el tipo y espesor del material, la longitud de la curvatura, la apertura en V y el método de doblado. Muchos operarios intentan solucionar los problemas de calidad simplemente aumentando la fuerza. Si bien esto puede parecer efectivo a corto plazo, suele generar nuevos problemas relacionados con el desgaste de las herramientas y la tensión en la máquina. Los cálculos de tonelaje basados en la ingeniería ofrecen una solución más fiable.
El desarrollo de patrones planos depende de cálculos precisos de la tolerancia de curvatura. Las suposiciones incorrectas suelen provocar dimensiones generales erróneas, interferencias en el montaje, dificultades de soldadura y ajustes de configuración repetidos.
Las variables clave incluyen el espesor del material, el radio interior, el factor K y el método de doblado. Los valores de tolerancia de doblado más fiables se obtienen a partir de mediciones reales de producción, en lugar de valores CAD predeterminados. Los fabricantes que validan continuamente sus datos de doblado logran una mayor consistencia dimensional.
De las diez causas analizadas en esta guía, la falta de estandarización suele ser la más perjudicial. Muchos talleres de fabricación dependen en gran medida de la experiencia individual de cada operario. Como resultado, un turno puede producir piezas aceptables, mientras que otro turno produce resultados inconsistentes utilizando la misma máquina, el mismo material y las mismas herramientas.
Los fabricantes de renombre mundial reducen esta variabilidad mediante procedimientos documentados que definen las reglas de selección de herramientas, los parámetros específicos del material, los valores de compensación de la recuperación elástica, los procedimientos de configuración, los requisitos de inspección y los puntos de control de calidad. La estandarización transforma la calidad del doblado, pasando de depender del operario a depender del proceso.

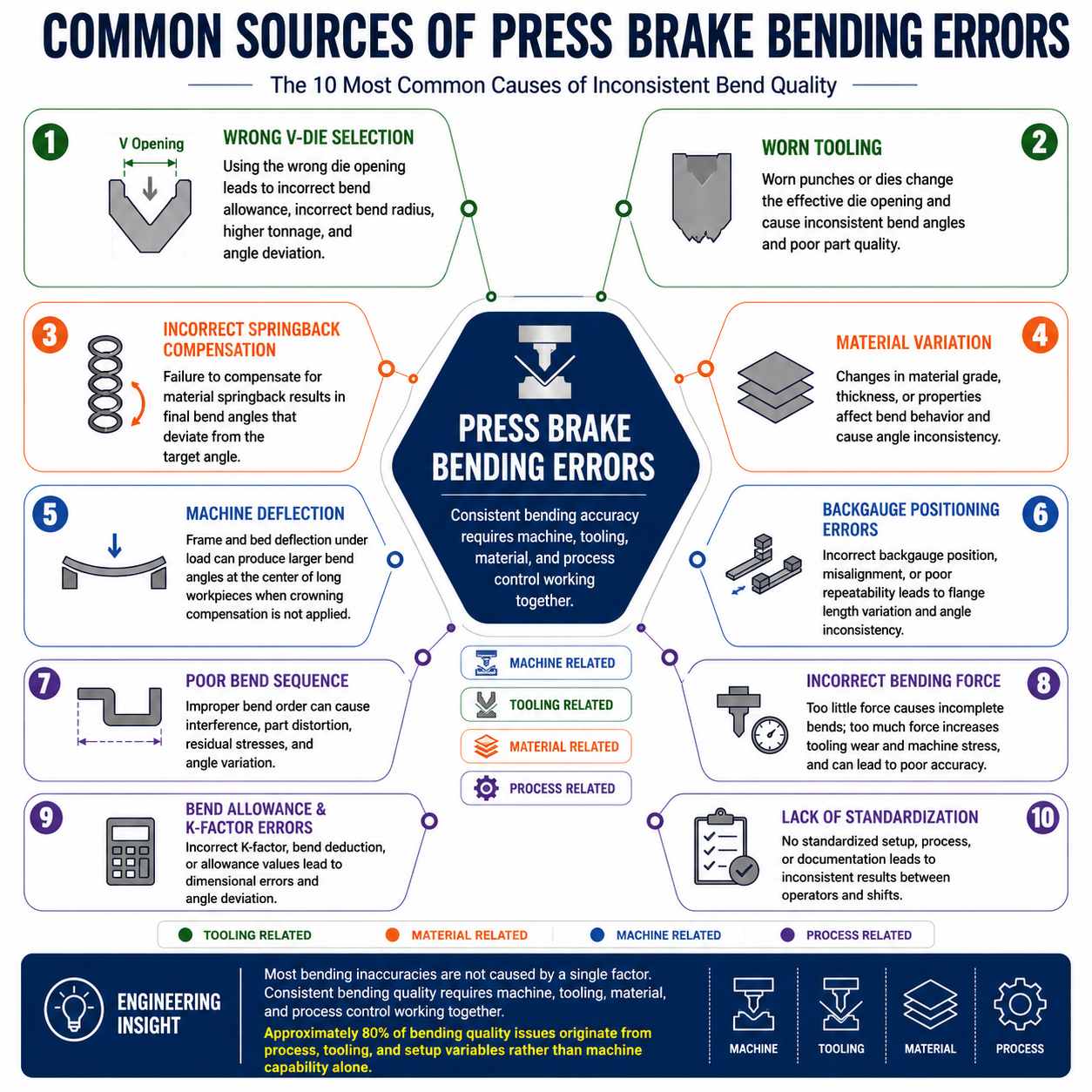

Figura 5. Fuentes comunes de errores de plegado en prensas plegadoras en función de las variables de herramientas, material, máquina y proceso.
Las empresas reconocidas por la calidad constante de sus procesos de doblado rara vez recurren al método de prueba y error. En cambio, desarrollan sistemas que reducen la variabilidad y mejoran la repetibilidad con el tiempo.
· Bases de datos de materiales
· Bases de datos Springback
· Selección de herramientas estandarizadas
· Inspecciones de la primera pieza
· Programas de mantenimiento preventivo
· Programas de calibración del tope trasero
· Documentación del proceso
· Sistemas de capacitación de operadores
Estas prácticas se convierten en una ventaja competitiva porque permiten que el conocimiento probado sobre la configuración se repita entre operarios, turnos y lotes de producción.
Una de las situaciones más frustrantes en la fabricación de chapa metálica es cuando un problema de doblado parece resuelto, solo para reaparecer unos días o semanas después. Un operario ajusta el ángulo, la producción mejora y el problema desaparece temporalmente. Luego vuelve a aparecer.
Este ciclo se produce porque muchos talleres de fabricación corrigen los síntomas en lugar de las causas raíz. Un taller puede experimentar ángulos de doblado inconsistentes y responder modificando la profundidad de doblado. El ángulo parece correcto de nuevo, pero la causa real puede ser la variación del material, el desgaste de la herramienta, los ajustes de coronación o la compensación de la recuperación elástica. Dado que nunca se abordó la causa raíz, el problema acaba reapareciendo.
Pensamiento de causa raíz En lugar de preguntarse: "¿Cómo podemos solucionar el problema de hoy?", los principales fabricantes se preguntan: "¿Por qué el proceso permitió que se produjera este fallo?". Esta diferencia de enfoque determina si un problema desaparece definitivamente o reaparece repetidamente. |
Los principales fabricantes no logran la precisión del doblado basándose únicamente en la experiencia. Desarrollan un sistema de control en torno al proceso de doblado. Un sistema práctico de control de la precisión del doblado suele constar de cinco capas.
Capa de control | Qué estandarizar o verificar |
Control de materiales | Proveedor, grado, espesor y comportamiento de recuperación elástica |
Control de herramientas | Selección de la abertura en V, radio del punzón, intervalos de inspección y criterios de reemplazo |
Control de máquinas | Precisión del tope trasero, rendimiento de coronación, repetibilidad hidráulica y alineación mecánica. |
Control de procesos | Secuencia de flexión, valores de compensación, ajustes de tonelaje y procedimientos de configuración |
Control de inspección | Normas de inspección de la primera pieza, verificación en proceso e inspección final |
Un fabricante de cajas eléctricas experimentó variaciones angulares recurrentes al cambiar de acero dulce a acero inoxidable. La primera medida fue aumentar la profundidad de doblado y ajustar la configuración de la máquina. Los resultados mejoraron temporalmente, pero la inconsistencia persistió.
El análisis de la causa raíz reveló que los valores de recuperación elástica utilizados se habían desarrollado para acero dulce en lugar de acero inoxidable. La medida correctiva consistió en crear una tabla de referencia de recuperación elástica para acero inoxidable y establecer valores de compensación específicos para este material. El resultado fue una menor variación angular, una configuración más rápida y una menor tasa de desperdicio.
Una empresa fabricante de paneles estructurales informó que el ángulo central estaba fuera de tolerancia, mientras que los extremos se ajustaban al valor deseado. Inicialmente, los operarios sospecharon de desgaste en las herramientas. La investigación reveló una compensación de coronación insuficiente. Tras un ajuste adecuado de la coronación, la uniformidad del ángulo mejoró a lo largo de toda la pieza.
Una planta de fabricación informó que el turno A producía piezas de forma consistente, mientras que el turno B generaba frecuentes retrabajos. El equipo, el material y las herramientas eran los mismos. La causa principal era la ausencia de procedimientos de configuración estandarizados. Cada operario utilizaba diferentes valores de compensación, métodos de configuración y técnicas de inspección. Tras la introducción de estándares de doblado documentados, la consistencia de la producción mejoró significativamente.
Mito | Realidad |
Una plegadora más cara produce automáticamente piezas de mejor calidad. | Incluso los equipos de alta gama producen malos resultados cuando el control del proceso es deficiente. |
El retorno a la posición inicial siempre es el mismo. | La recuperación elástica varía según el material, el grosor, el radio, la herramienta y el método de doblado. |
Las herramientas duran para siempre. | El desgaste de la herramienta modifica gradualmente la geometría de conformado y afecta a la precisión. |
Los operadores experimentados no necesitan estándares. | Los mejores fabricantes combinan la experiencia del operario con procedimientos documentados. |
Para los talleres de fabricación que buscan mejoras inmediatas, la siguiente secuencia suele ofrecer un alto retorno de la inversión. La mayoría de los fabricantes pueden lograr mejoras cuantificables sin necesidad de adquirir nuevos equipos.
Prioridad | Acción |
1 | Estandarizar la selección de matrices en V |
2 | Construir una base de datos Springback |
3 | Verifique la precisión del tope trasero. |
4 | Implementar la inspección de la primera pieza |
5 | Establecer un programa de inspección de herramientas |
6 | Validar los valores de tolerancia de curvatura |
7 | Optimizar las secuencias de curvatura |
8 | Estandarizar los procedimientos de configuración |
9 | Crear una base de datos de materiales |
10 | Elaborar documentación del proceso |
Antes de que comience la producción, verifique los siguientes elementos:
Elemento de inspección | Estado |
Material confirmado | □ |
Se ha seleccionado el chip V correcto. | □ |
Herramientas inspeccionadas | □ |
Tonelaje calculado | □ |
Corona ajustada | □ |
Tope trasero calibrado | □ |
Se aplicó compensación de retroceso | □ |
Secuencia de flexión verificada | □ |
Tolerancia de curvatura validada | □ |
Inspección de la primera pieza completada | □ |
Esta sencilla lista de verificación puede eliminar muchos problemas comunes de producción antes de que ocurran.
Para ayudar a los fabricantes a mejorar la precisión del doblado, el Centro de Ingeniería de ZYCO proporciona recursos de ingeniería prácticos que respaldan los temas tratados en esta guía.
Categoría de recurso | Recursos recomendados del Centro de Ingeniería |
Herramientas de cálculo | Calculadora de plegadora; Calculadora de tolerancia de doblado;Guía de coronación para prensa plegadora;Guía de tonelaje para prensas plegadoras |
Bases de datos de ingeniería | Base de datos de materiales; Base de datos de Springback |
Herramientas de selección | Herramienta de selección de troqueles V |
Guías de ingeniería | Guía de doblado al aire; Guía de apertura en V; Guía del factor K; Guía de deducción de doblado; Guía de coronado; Guía de selección de herramientas; Guía de secuencia de doblado; Guía de compensación de recuperación elástica |
En conjunto, estos recursos proporcionan un marco práctico para reducir los errores de doblado y mejorar la uniformidad de la fabricación.
Mejorar la precisión del plegado con prensa plegadora requiere mucho más que comprar mejores equipos. Los fabricantes que controlan sistemáticamente las variables de la maquinaria, las herramientas, los materiales y los procesos logran de forma consistente una mejor calidad, menores tasas de desperdicio y una mayor rentabilidad.Requiere un enfoque de ingeniería sistemático que combine la selección adecuada de herramientas, datos de materiales verificados, control de la recuperación elástica, mantenimiento de la máquina, cálculos precisos de tonelaje, validación de la tolerancia de doblado, ajuste de la coronación, calibración del tope trasero y estandarización del proceso.
Los fabricantes más exitosos comprenden que la precisión en el doblado es el resultado de todo el sistema de fabricación, no de la configuración de una sola máquina. Al controlar los diez factores que se analizan en esta guía, los fabricantes pueden reducir los desperdicios, mejorar la uniformidad, aumentar la productividad y ofrecer productos de mayor calidad a clientes de todo el mundo.
A medida que las tolerancias de fabricación se vuelven más estrictas y las expectativas de los clientes siguen aumentando, las prácticas de doblado basadas en la ingeniería seguirán siendo uno de los pilares más importantes para una fabricación exitosa de chapa metálica.
Más información
Explora el Centro de Ingeniería de ZYCO:
calculadora.zycomachine.com/herramientas-de-ingeniería
¿Por qué mi ángulo de flexión es inconsistente?
Los ángulos de plegado inconsistentes suelen deberse a variaciones en el material, diferencias en la recuperación elástica, desgaste de las herramientas, problemas de abombamiento, errores en el posicionamiento del tope trasero o procedimientos de configuración inconsistentes.
¿Cómo afecta la apertura de la matriz en V a la precisión del doblado?
La abertura en V influye en los requisitos de fuerza, el radio interior, el comportamiento de recuperación elástica, la calidad de la superficie y la consistencia del ángulo. Seleccionar una abertura incorrecta suele dar lugar a resultados inestables.
¿El tipo de material afecta al efecto de recuperación elástica?
Sí. Los distintos materiales producen diferentes valores de recuperación elástica. El acero inoxidable generalmente produce mayor recuperación elástica que el acero dulce, mientras que el aluminio suele requerir diferentes radios y supuestos de compensación.
¿Qué causa que los ángulos de flexión sean diferentes a lo largo de una pieza de trabajo larga?
La deflexión de la máquina y la compensación insuficiente del abombamiento son causas comunes de variación angular en piezas largas.
¿Con qué frecuencia se deben inspeccionar las herramientas de las prensas plegadoras?
La frecuencia de las inspecciones depende del volumen de producción y del tipo de material, pero las herramientas deben revisarse periódicamente para evitar problemas de precisión relacionados con el desgaste.
¿Puede una mejor prensa plegadora solucionar todos los problemas de precisión?
No. La precisión del doblado depende de que la máquina, las herramientas, el material y el control del proceso trabajen conjuntamente.
¿Cuál es la forma más rápida de mejorar la uniformidad del doblado?
La estandarización de los procedimientos de configuración, la selección de la matriz en V, la compensación del efecto de recuperación elástica y la inspección de la primera pieza suelen proporcionar las mejoras más rápidas.
¿Por qué los diferentes operadores obtienen resultados diferentes?
En la mayoría de los casos, la variación entre operarios se debe a procedimientos inconsistentes más que a la capacidad de la máquina.
Deje su dirección y requisitos de correo electrónico, nuestro equipo de ventas profesionales desarrollará la solución más adecuada para usted.
Derechos de autor
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Reservados todos los derechos
.
