¿Cómo reducir el efecto de recuperación elástica del acero inoxidable en el doblado con prensa plegadora?

Guía de ingeniería profesional para fabricantes de chapa metálica, operadores de plegadoras y diseñadores de herramientas.

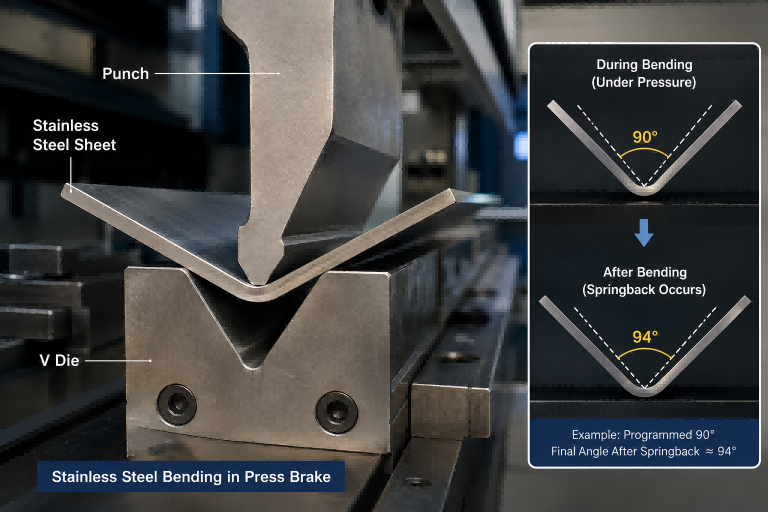

 Figura 1. Proceso de doblado de acero inoxidable en un entorno de plegadora CNC.

En la fabricación de acero inoxidable, la recuperación elástica es una de las causas más comunes de imprecisión en el ángulo de doblado.
En comparación con el acero dulce o el aluminio, el acero inoxidable almacena más energía elástica durante la flexión, lo que provoca que el material se recupere parcialmente después de que se libera la fuerza de flexión.

Para los operarios de plegadoras y los ingenieros de utillaje, el efecto de recuperación elástica incontrolado puede provocar correcciones angulares repetidas, piezas inconsistentes, problemas de montaje y una menor eficiencia de producción.

En entornos reales de fabricación de chapa metálica, el control eficaz del efecto de recuperación elástica no se logra únicamente con la fuerza de la máquina. Depende de la combinación del comportamiento del material, la apertura de la matriz en V, el radio del punzón, el método de doblado, la precisión de la máquina y la experiencia del operario.

¿Por qué el acero inoxidable produce mayor recuperación elástica?

La razón principal es la alta resistencia a la fluencia y la elasticidad del acero inoxidable.

Durante el plegado con prensa, la capa exterior de la chapa sufre tensión, mientras que la capa interior experimenta compresión. Tras la descarga, parte de la deformación elástica se recupera de forma natural, lo que provoca que el ángulo de plegado se abra ligeramente.

Entre los grados comunes de acero inoxidable:

• El acero inoxidable 201 suele producir una mayor recuperación elástica.
• El acero inoxidable 304 es más estable, pero aún así significativo.
• El acero inoxidable de alta resistencia requiere valores de compensación más elevados.

En los talleres de fabricación, los operarios suelen observar que dos lotes diferentes del mismo grosor de material pueden presentar resultados de recuperación elástica distintos. Por ello, los operarios experimentados siempre realizan pruebas de doblado antes de la producción en masa.

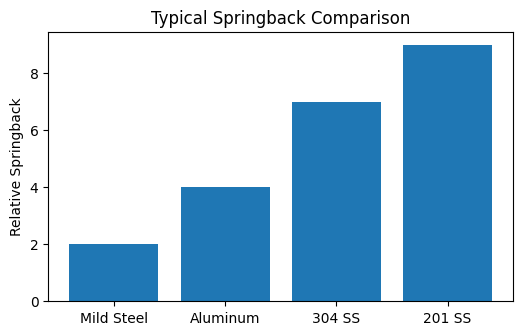

 Figura 2. Tendencia relativa al efecto de recuperación elástica en materiales comunes de chapa metálica.

Cómo afecta la apertura de la matriz en V al efecto de recuperación elástica

La selección de la matriz en V es uno de los factores más importantes que afectan al efecto de recuperación elástica del acero inoxidable.

Una abertura en V más grande crea un radio de curvatura interior mayor. Esto reduce la deformación plástica y aumenta la recuperación elástica tras la descarga.

Lógica general de producción:

• Gran apertura en V → Mayor radio → Mayor recuperación elástica
• Abertura en V más pequeña → Radio más pequeño → Menor recuperación elástica

Sin embargo, usar una abertura en V excesivamente pequeña puede crear:

• Marcado de superficies
• Agrietamiento del material
• Excesiva demanda de tonelaje
• Desgaste acelerado de las herramientas

En las aplicaciones de doblado de acero inoxidable, muchos fabricantes de herramientas recomiendan seleccionar una abertura en V de aproximadamente 6 a 8 veces el espesor del material, dependiendo de los requisitos de radio y la calidad de la superficie.

Doblado de aire vs. Toque final

El doblado al aire es actualmente el método de doblado más utilizado en la producción moderna de prensas plegadoras CNC, ya que ofrece un control flexible del ángulo y requiere menos herramientas.

Sin embargo, la flexión en el aire también produce una mayor recuperación elástica en comparación con el tope.

El proceso de compactación profunda fuerza el material a penetrar más profundamente en la matriz, reduciendo la recuperación elástica y mejorando la consistencia del ángulo. Este método se utiliza habitualmente para piezas de acero inoxidable de alta precisión con estrictos requisitos de tolerancia.

En entornos de fabricación reales, la mayoría de las fábricas equilibran la velocidad y la precisión de la producción combinando:

• Curvado al aire para producción estándar
• Base para piezas de precisión
• Compensación angular para mayor repetibilidad

Métodos prácticos utilizados por los fabricantes para reducir el efecto de recuperación elástica.

· Utilice la compensación de sobreflexión angular en el controlador CNC.

· Evite utilizar aberturas de matriz en V de tamaño excesivo para láminas delgadas de acero inoxidable.

· Mantener la consistencia en los proveedores y lotes de materiales.

· Utilice sistemas de coronación en piezas de trabajo largas para mantener la uniformidad del ángulo.

· Realice pruebas de flexión de muestra antes de la producción en masa.

· Inspeccione periódicamente el estado de desgaste de los punzones y las matrices.

Herramientas de ingeniería relacionadas

Conclusión

La recuperación elástica es un comportamiento natural en el doblado del acero inoxidable, especialmente en aplicaciones de doblado al aire.
Un control preciso del efecto de recuperación elástica requiere no solo precisión de la máquina, sino también un profundo conocimiento de la geometría de las herramientas, las propiedades del material y experiencia práctica en la producción.

Para las empresas modernas de fabricación de chapa metálica, dominar la compensación del efecto de recuperación elástica es esencial para lograr una precisión angular estable, reducir los índices de desperdicio y mejorar la eficiencia de la producción.
