Principio de funcionamiento del eje de coronación de la prensa plegadora

Principio de funcionamiento del eje de coronación de la prensa plegadora

Jul 11, 2025

¿Qué es Crowning Axis?

Durante el procesamiento de la máquina dobladora, especialmente al doblar longitudes largas, placas gruesas o materiales de alta resistencia, la parte media es propensa a ángulos de doblado inconsistentes debido a la "deflexión de la matriz superior o inferior (deformación de doblado)" —— es decir, los ángulos en ambos lados son normales y el ángulo medio es demasiado grande (ángulo abierto).
Para solucionar este problema se diseñó el “Eje de Coronación” para ajustar de forma automática o manual la deformación de la parte media del banco de trabajo para garantizar ángulos de curvatura consistentes.

press brake machine

Tipos comunes de eje de coronación

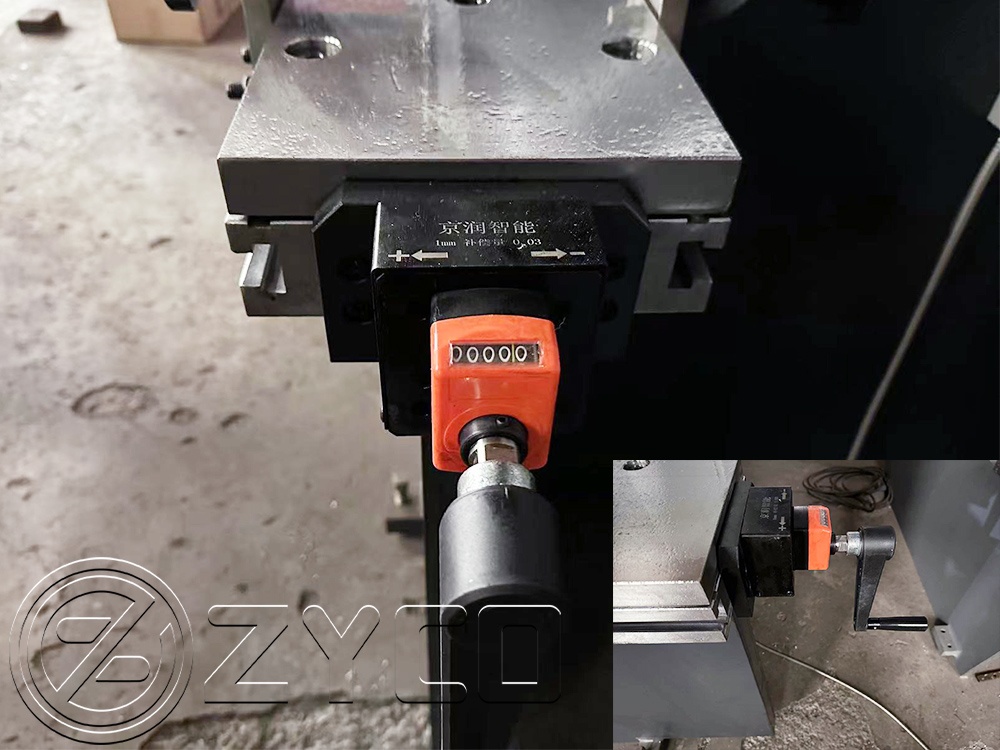

1. Coronación mecánica manual

torsion shaft bending machines

✅ Características:

Ajuste manualmente la cantidad de compensación (generalmente con una llave o un volante);

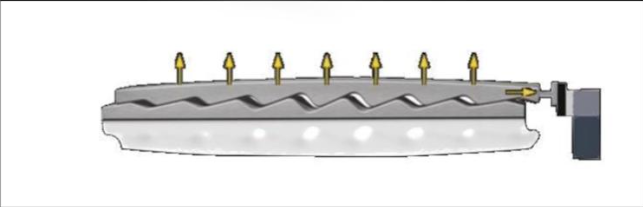

La estructura es de tipo cuña, generalmente sólo una fila entera de hierros inclinados, gruesos en el medio y delgados en ambos extremos;

No interviene ningún motor ni sistema CNC.

✅ Composición estructural:

Base fija, bloque inclinado móvil, tornillo de ajuste o volante

✅ Principio de funcionamiento:

Gire manualmente el volante, mueva el bloque inclinado, levante la mitad del banco de trabajo de la matriz inferior y configure manualmente la cantidad de compensación para diferentes espesores/longitudes de placa.

✅ Ventajas:

Bajo costo;

Baja tasa de fallos y mantenimiento sencillo;

Adecuado para pequeñas fábricas o escenarios donde solo se procesa un tipo de placa.

❌ Desventajas:

La operación depende de la experiencia y no es amigable para los novatos;

La precisión no es alta y la consistencia del ángulo se ve fácilmente afectada por factores humanos;

No puede adaptarse automáticamente a diferentes procesos y debe reajustarse cada vez que se cambia el espesor de la placa.

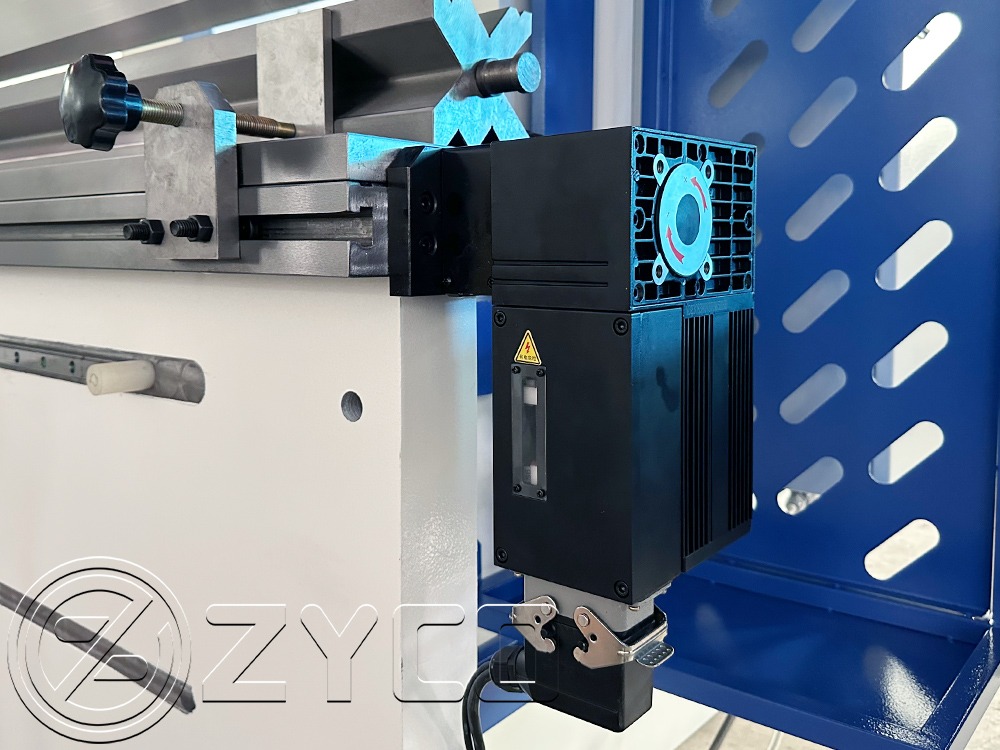

2. Coronación mecánica automática

hydraulic press brake machine for sale

✅ Características:

Controlado por el sistema CNC, el El valor de compensación se establece automáticamente;

La mayoría de ellos utilizan una estructura de accionamiento por servomotor + tornillo para accionar el grupo de cuñas;

La precisión y la consistencia son mucho mayores que el tipo manual.

✅ Composición estructural:

Grupo de cuña fija, grupo de cuña móvil, estructura de motor + tornillo o cremallera, sistema de retroalimentación de posición (codificador)

✅ Principio de funcionamiento:

El sistema CNC (como EASYCATDELEM, ESA,CYBELEC, etc.) calcula automáticamente la deflexión en función del espesor de la placa de entrada, molde, longitud, etc.;

Emite automáticamente instrucciones para controlar el motor para mover la cuña;

Consiga una compensación de la deformación en la zona media y compense con precisión la desviación.

✅ Ventajas:

Compensación automática para mejorar la eficiencia;

Coopere con el cambio de programa, el ángulo siempre es constante;

No depende de la experiencia del operador, adecuado para producción de múltiples variedades y lotes múltiples.

❌ Desventajas:

El coste es ligeramente superior;

Los requisitos de mantenimiento de los motores y tornillos son mayores.

Tabla comparativa resumida

Elemento de comparación

Coronación mecánica manual

Coronación mecánica automática

Método de control

Manual

Control automático del sistema CNC

Equipo aplicable

Equipo antiguo de nivel básico

Prensa plegadora con sistema CNC

Exactitud

Depende del trabajo manual, gran fluctuación.

Alta consistencia, alta eficiencia

Costo

Bajo

Medio

Eficiencia de ajuste

Ajuste manual lento cada vez

Llamada rápida y automática del valor de compensación en el programa

Dificultad de mantenimiento

Bajo

Ligeramente alto, involucrando componentes del motor y la transmisión.
