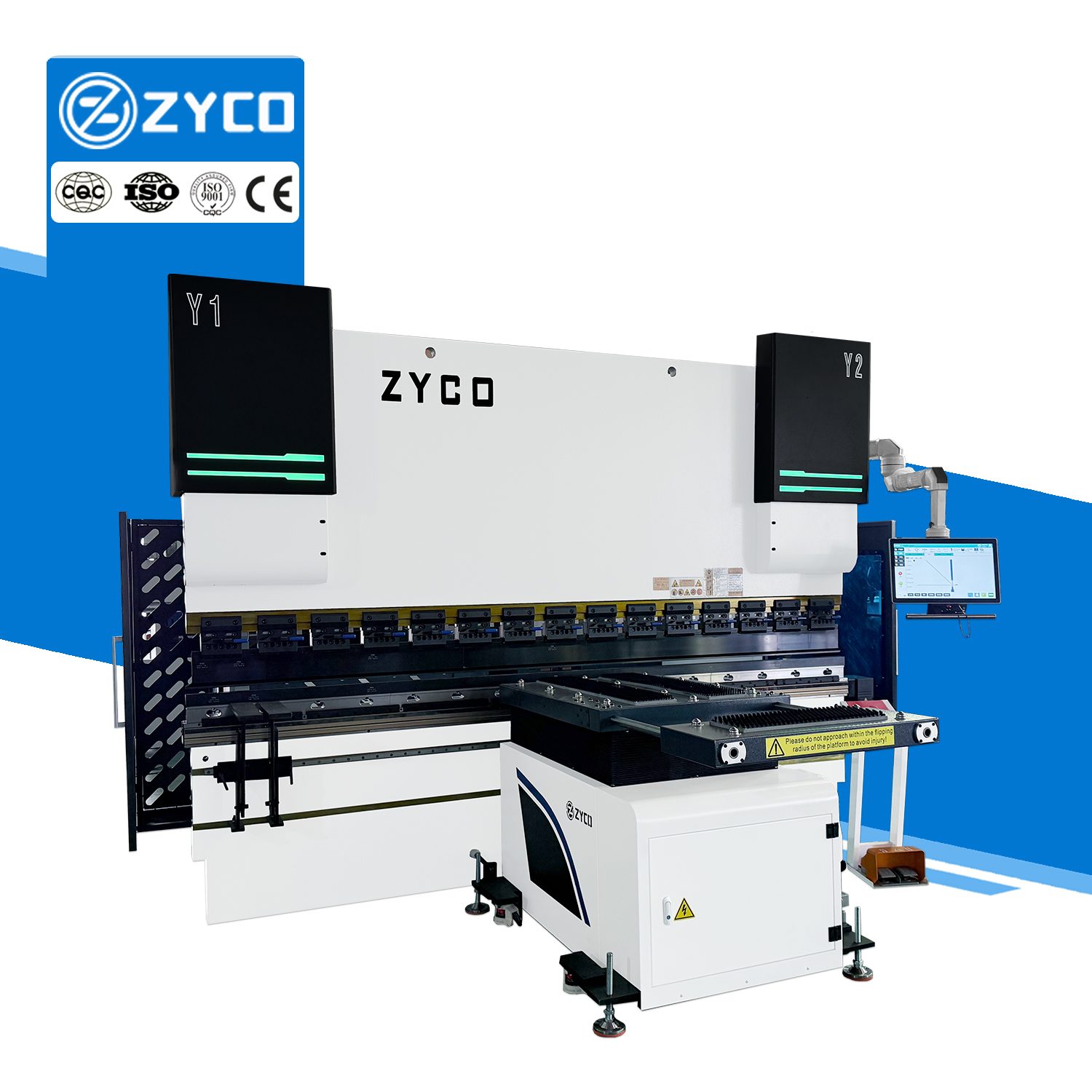

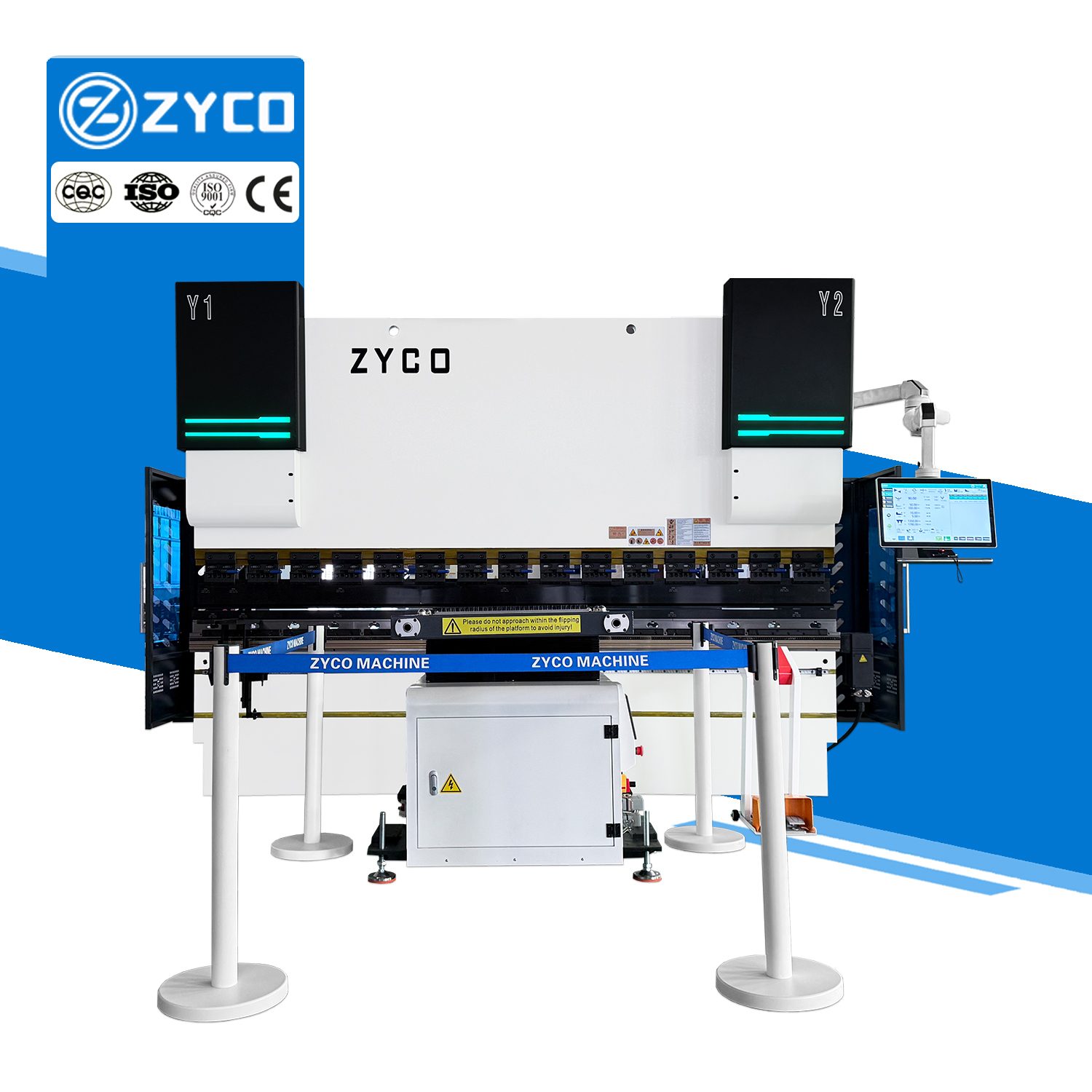

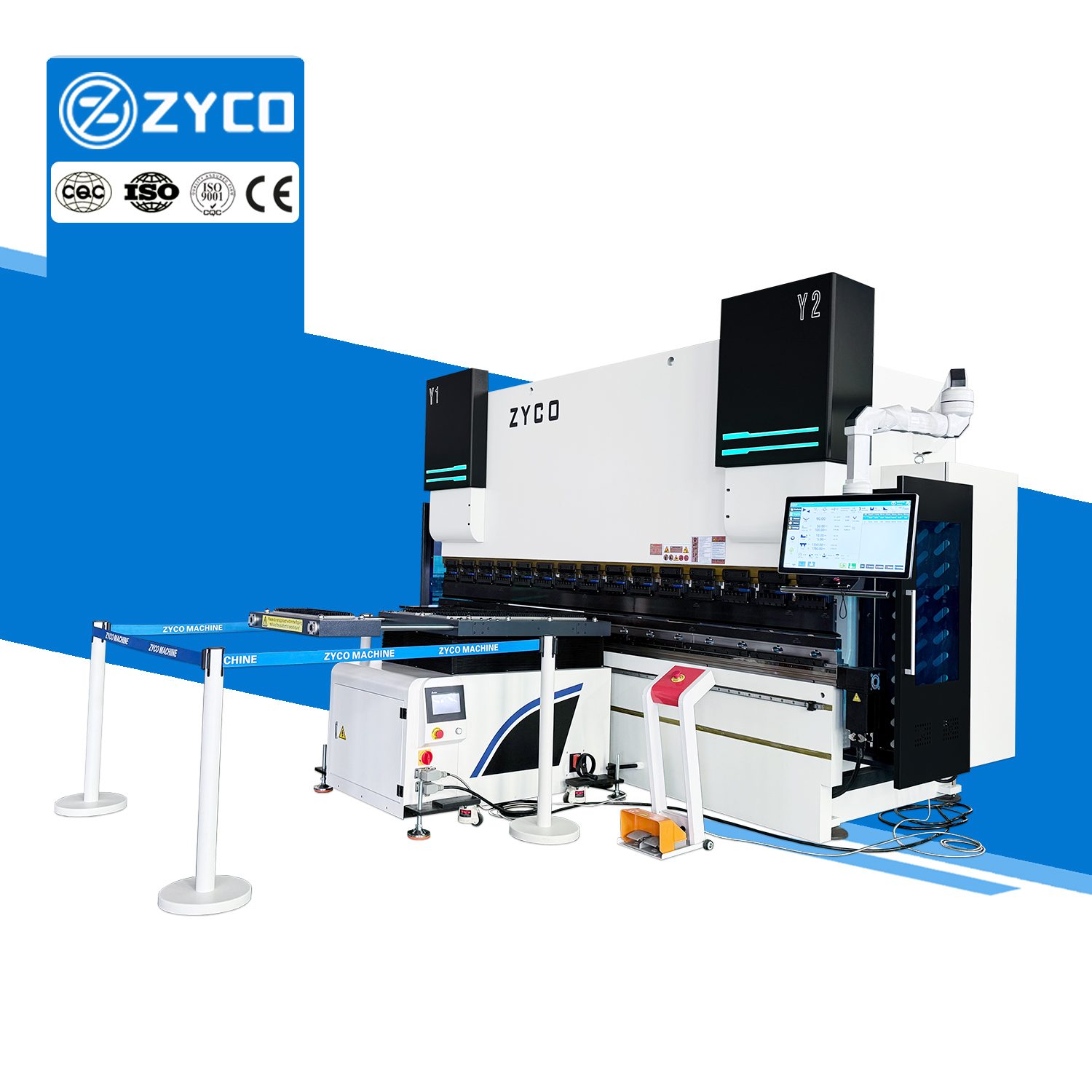

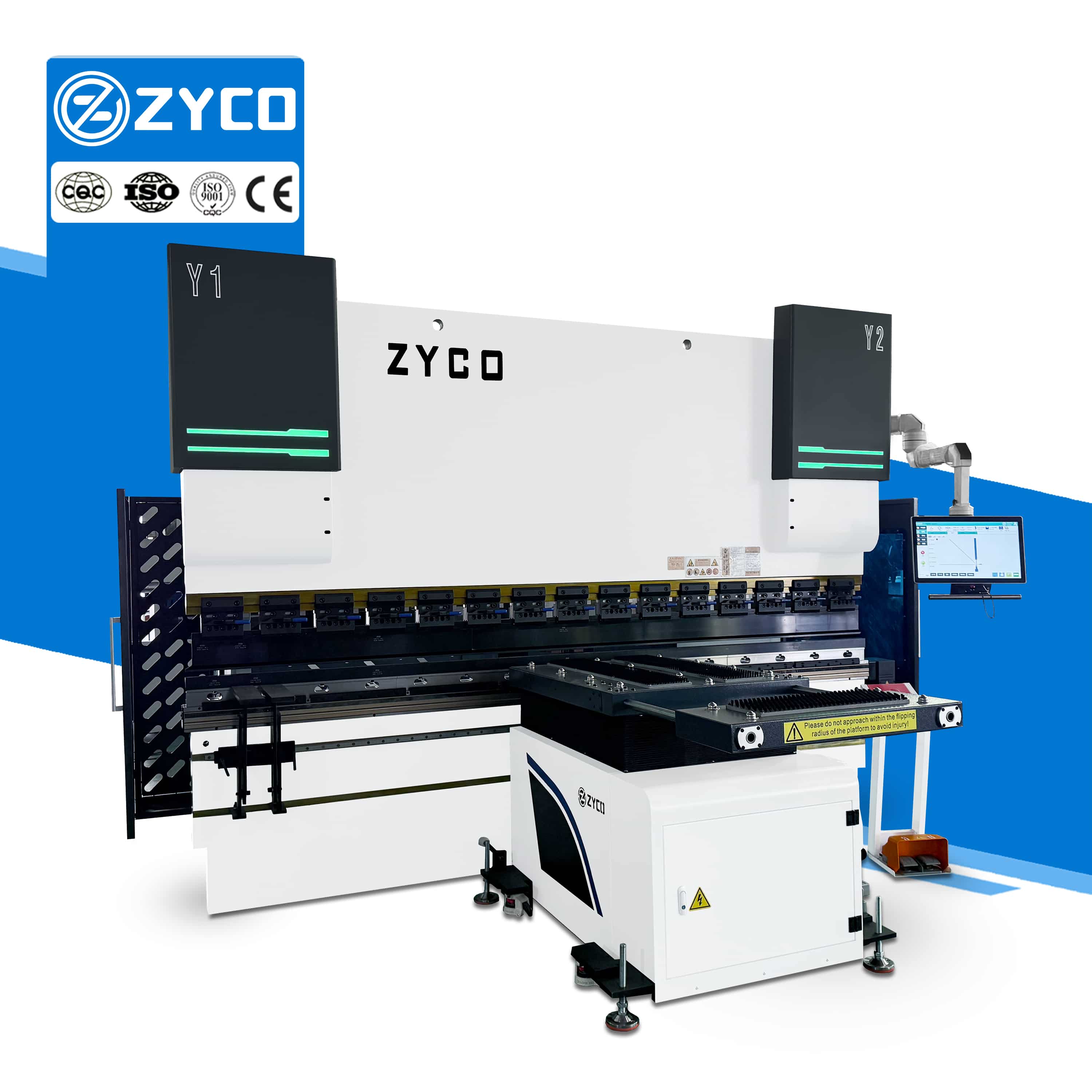

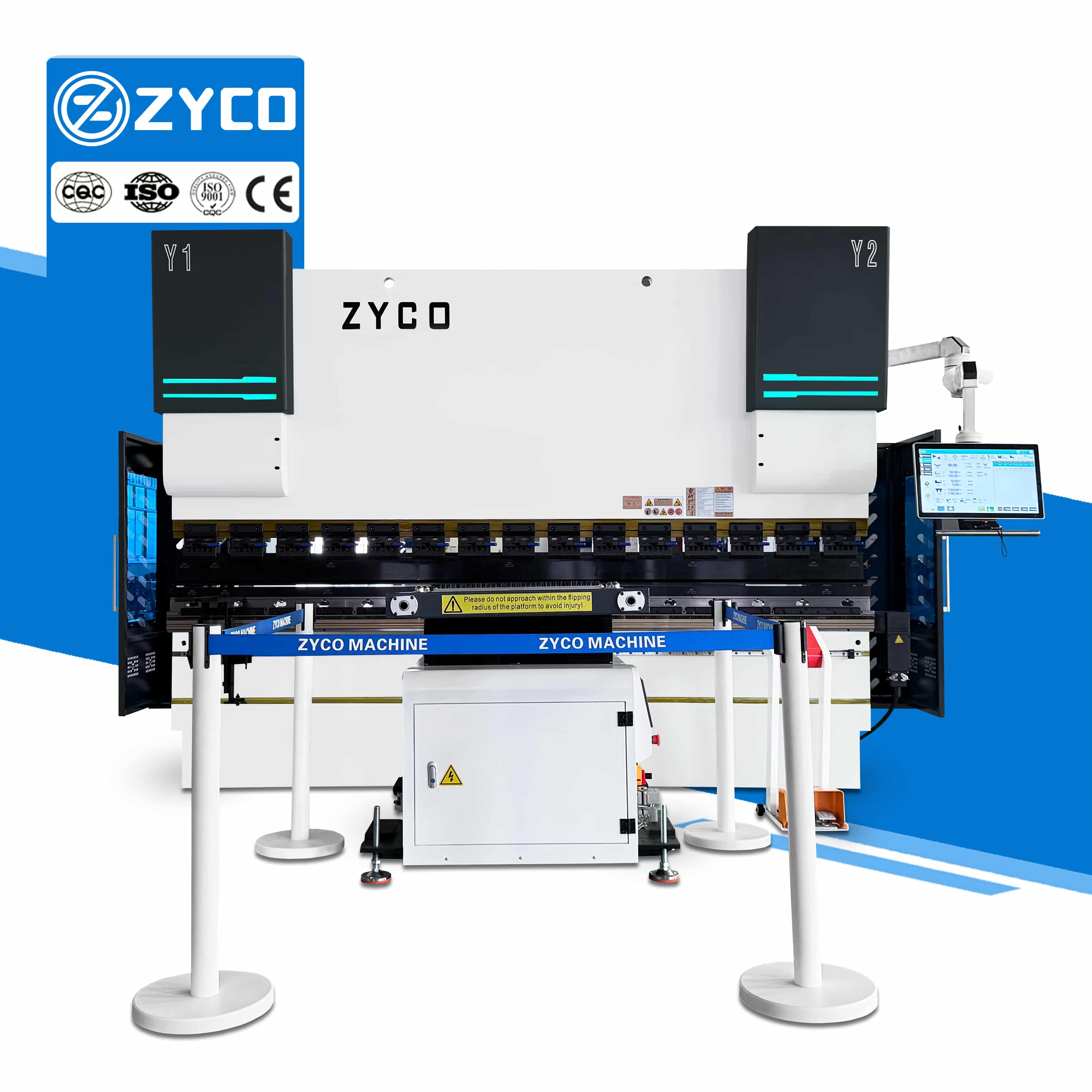

1. El sistema de control electrohidráulico E-Touch de nueva generación cuenta con un panel de control táctil claro e intuitivo. Los grandes botones de función, combinados con iconos gráficos, facilitan la programación. conveniente y eficiente.
2. La configuración estándar admite control de enlace de 8+1 ejes (incluido Y1, Y2, X1, X2, R1, R2, Z1, Z2 ejes y compensación automática de deflexión).
3. El sistema integra un módulo de monitorización y mantenimiento inteligente, que puede proporcionar información en tiempo real sobre el estado operativo del equipo, ayudando a los operadores a actuar rápidamente. Identificar fallas y realizar operaciones de mantenimiento, mejorando así la estabilidad operativa del equipo.
Sistema de control
- La interfaz operativa utiliza un diseño de iconos gráficos intuitivo, lo que reduce significativamente la complejidad de programación del plegado multiproceso y acorta de manera efectiva el tiempo de soporte de producción.
- Equipado con una pantalla táctil a todo color de alta sensibilidad de 21,5 pulgadas fabricada en Taiwán, compatible con operación multitáctil y deslizamiento con una pantalla clara.
- El sistema de programación inteligente calcula automáticamente la trayectoria de doblado óptima y proporciona verificación de interferencias, lo que respalda la simulación del proceso antes del procesamiento.
Ver más +
Sistema hidráulico
- El grupo central de válvulas hidráulicas utiliza componentes de la marca BFL de alta calidad, lo que garantiza una excelente repetibilidad y estabilidad durante el funcionamiento a largo plazo.
- La presión de salida hidráulica se puede ajustar de forma continua según la pieza de trabajo, lo que garantiza resultados de doblado ideales para diferentes especificaciones de chapa metálica.
- El sistema de control síncrono servo electrohidráulico tiene un diseño compacto, espaciado optimizado de cilindros hidráulicos y una excelente capacidad de carga antiexcéntrica.
Ver más +

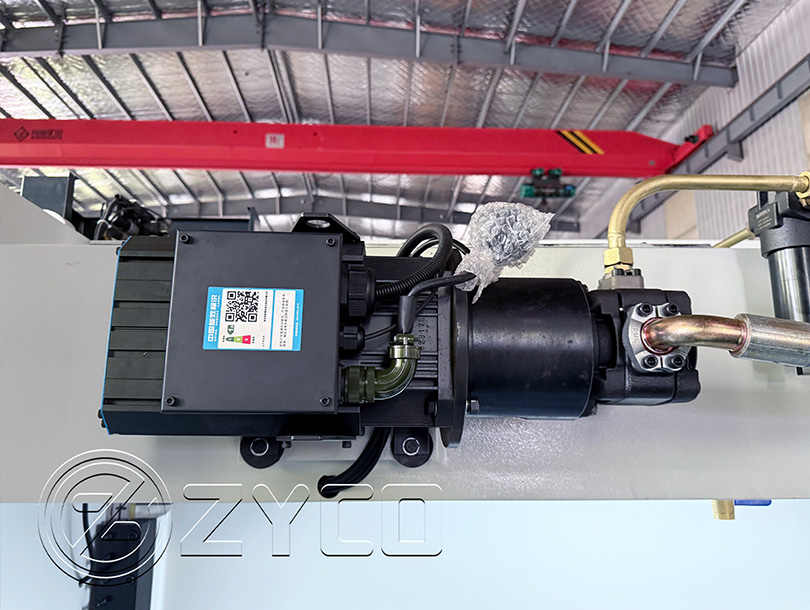

Servomotor
- Utiliza un motor Siemens, que ofrece un rendimiento estable y cumple con los requisitos de funcionamiento continuo a largo plazo.
- El equipo funciona con bajo nivel de ruido y alta eficiencia energética.
- Se proporciona soporte posventa integral para garantizar que los usuarios reciban un servicio técnico oportuno y profesional durante el uso.
Ver más +

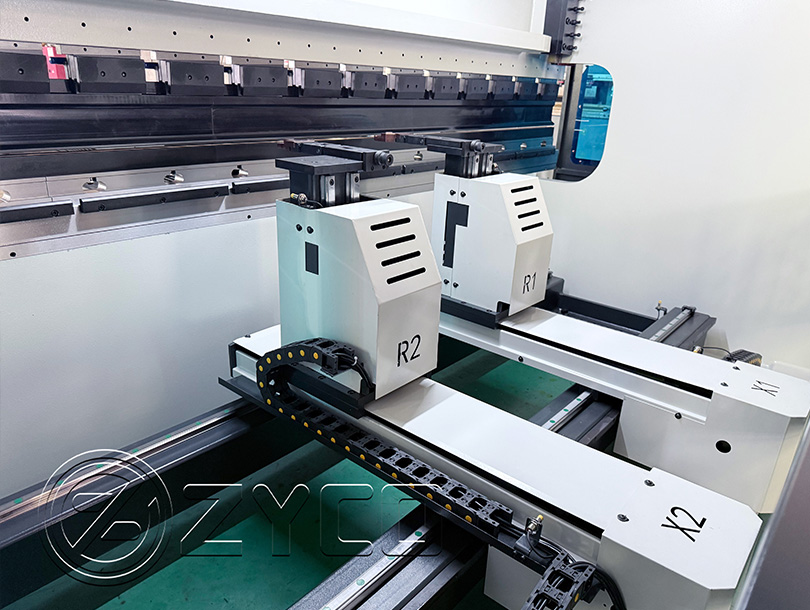

Tope trasero
- El sistema de transmisión utiliza tornillos de bolas y guías lineales de alta precisión importados en lugar de los métodos de transmisión tradicionales, lo que garantiza un funcionamiento estable del deslizador a largo plazo.
- La estructura del cuerpo de la máquina se somete a un tratamiento de temple y envejecimiento a alta temperatura para liberar eficazmente la tensión de procesamiento y evitar la degradación de la precisión debido a la deformación después de un uso prolongado.
Ver más +
Escala
- El sistema de detección de posición utiliza una regla de rejilla de marca BFL de alta precisión, que proporciona información sensible y datos precisos.
- Alta precisión de medición y respuesta rápida.
- El elemento de detección central tiene excelentes capacidades antiinterferencias y una vida útil ultralarga.
Ver más +
Visualización de la estructura interna
Para especificaciones más detalladas, no dude en contactarnos.
Diagrama de estructura de la máquina dobladora hidráulica
1. Tanque de aceite 2. Motor principal 3. Interruptor de límite 4. Caja eléctrica 5. Dedo de parada
6. Tope trasero 7. Panel de pared8. Cilindro de aceite hidráulico 9. Control deslizante 10. Sistema CNC
11. Sujeción rápida 12. Molde superior 13.Molde inferior 14.Placa de soporte del banco de trabajo
Procesamiento del dibujo de la pieza de trabajo
Muestra de visualización
Esta página no permite mostrar los parámetros uno por uno. Si necesita otro modelo, consúltenos. |
Parámetro | Unidad | Valor |
Modelo común | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Presión | KN | 630 | 1000 | 1600 | 2000 |
Longitud de curvatura | mm | 2500 | 3200 | 3200 | 3200 |
Distancia entre columnas | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidad de la garganta | mm | D=250 | D=320 | D=320 | D=320 |
Recorrido de deslizamiento (eje Y) | mm | 170 | 200 | 200 | 220 |
Velocidad de movimiento de la diapositiva
| Sin carga |
mm/s
| 200 |
Prensado | 12 |
Regresando | 170 |
Potencia del motor principal | KW | 5.5 | 7.5 | 11 | 15 |
Precisión de la máquina
| Repetición del control deslizante Y | mm | ≤±0,02 |
Posicionamiento del control deslizante Y | mm | ≤±0,02 |
Repetición del posicionamiento del tope trasero X, R | mm | ≤±0,05 |
Tamaño (largo x ancho x alto) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Fogonadura
Fotos de clientes
Certificado de Honor
P: ¿Cómo puedo obtener una cotización precisa de nosotros? A: Proporciónenos los detalles del material, el espesor máximo y el ancho máximo.
P: ¿Pueden realizar servicio OEM?
R: Sí, podemos. Su diseño es aceptado, su propio logotipo se puede utilizar en la máquina.
P: ¿Cuál es el costo de envío? ¿De China a tu país?
A: Podemos enviar la máquina a su puerto o dirección de puerta por mar o avión. Por favor, díganos su puerto o dirección más cercana con código postal. Tenemos un agente de envío confiable para asegurar la entrega segura, conveniente y puntual.
P: ¿Aceptan pagos con LC?
A: Sí, normalmente nuestro pago es 30% + 70% T/T, el pago LC también es aceptable.
P: ¿Cómo utilizar esta máquina?
A: Línea de video de nuestra fábrica o le enviamos el video directamente.
P: ¿Qué pasa con el servicio de puesta en marcha?
A: Podemos ofrecer un servicio de puesta en servicio, el comprador debe pagar los boletos de avión.
P: ¿Ofrecen enseñanza y formación?
A: Capacitación en la planta del proveedor.
