ZYCO
1. Posicionamiento bidireccional de alta precisión, compensación automática del espacio del tornillo de avance, equipado con función de protección anticolisión y retirada de material, que puede extender la vida útil.
2. Pantalla táctil de 10 pulgadas, admite ajustes preestablecidos de parámetros y llamada a la biblioteca de procesos.
3. Admite "programación de múltiples pasos" para lograr formas complejas como en forma de Z y en forma de U.
Sistema de control
- Equipado con un sistema CNC de alto rendimiento, proporciona potentes capacidades de procesamiento computacional para garantizar un posicionamiento preciso a nivel milimétrico de cada acción de plegado.
- El sistema admite copias de seguridad con un solo clic y recuperación instantánea de parámetros, lo que reduce en gran medida el tiempo de depuración del equipo y garantiza la continuidad de la producción.
- El dispositivo tiene un espacio de almacenamiento masivo incorporado, que puede guardar más de 500 programas de procesamiento independientes, y cada programa admite configuraciones flexibles de hasta 40 procesos, que pueden hacer frente fácilmente a diversas tareas de producción.
Ver más +
Sistema hidráulico
- El grupo de válvulas hidráulicas de alto rendimiento de Rexroth de Alemania se adopta para garantizar la respuesta rápida y el control preciso del sistema, al tiempo que mejora en gran medida la vida útil de los componentes clave.
- Su sistema hidráulico inteligente puede ajustar dinámicamente la presión de trabajo y adaptarse fácilmente a los requisitos de procesamiento de placas de diferentes espesores y materiales.
Ver más +

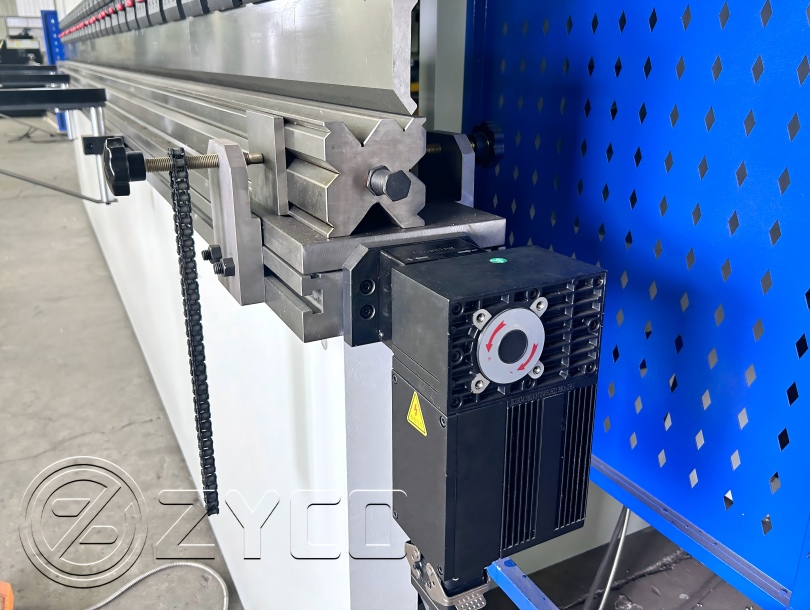

Compensación mecánica
- Se adopta el módulo de compensación de acero de aleación de alta resistencia, y la precisión de compensación de ±0,01 mm se logra a través del mecanizado CNC de precisión, que elimina eficazmente la deformación de la placa durante el proceso de doblado y asegura ángulos de doblado uniformes en toda la longitud.
- El banco de trabajo adopta un diseño de compensación independiente de múltiples etapas, que puede ajustar la distribución de presión local de manera específica de acuerdo con la longitud de curvatura, el espesor de la placa y las diferencias de material.
Ver más +

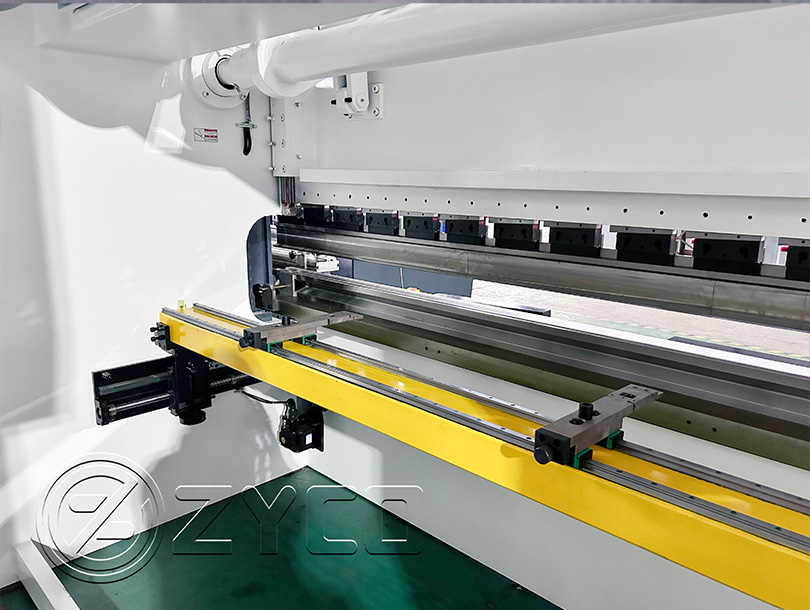

Tope trasero
- El tornillo de bola de alta precisión importado y la guía lineal se utilizan para reemplazar la estructura de transmisión tradicional, de modo que la precisión de posicionamiento y la consistencia repetitiva del tope trasero pueden lograr un salto cualitativo.
- Para garantizar la estabilidad a largo plazo, llevamos a cabo un proceso general de templado a alta temperatura en el sistema de tope trasero para eliminar significativamente la tensión interna y mejorar la plasticidad y la tenacidad estructural del material.
Ver más +
Bomba de aceite
- La bomba de aceite está fabricada con material de hierro fundido de alta resistencia, combinado con un innovador diseño estructural de bajo ruido, que tiene una excelente tolerancia a las impurezas del aceite y mejora significativamente la durabilidad del equipo.
- La bomba de aceite adopta una estructura de bomba de engranajes optimizada basada en hierro fundido de alta resistencia para adaptarse a condiciones de trabajo complejas, reducir la frecuencia de mantenimiento y garantizar un funcionamiento estable a largo plazo.
Ver más +
Visualización de la estructura interna
Para especificaciones más detalladas, no dude en contactarnos.
Diagrama de estructura de la máquina dobladora hidráulica
1. Tanque de aceite 2. Motor principal 3. Interruptor de límite 4. Caja eléctrica 5. Dedo de parada
6. Tope trasero 7. Panel de pared 8. Cilindro de aceite hidráulico 9. Control deslizante 10. Sistema CNC
11. Sujeción rápida 12. Molde superior 13.Molde inferior 14.Placa de soporte del banco de trabajo
Procesamiento del dibujo de la pieza de trabajo
Muestra de visualización
Esta página no permite mostrar los parámetros uno por uno. Si necesita otro modelo, consúltenos. |
Parámetro | Unidad | Valor |
Modelo común | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Presión | KN | 630 | 1000 | 1600 | 2000 |
Longitud de curvatura | mm | 2500 | 3200 | 3200 | 3200 |
Distancia entre columnas | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidad de la garganta | mm | D=250 | D=320 | D=320 | D=320 |
Recorrido de deslizamiento (eje Y) | mm | 170 | 200 | 200 | 220 |
Velocidad de movimiento de la diapositiva
| Sin carga |
mm/s
| 200 |
Prensado | 12 |
Regresando | 170 |
Potencia del motor principal | KW | 5.5 | 7.5 | 11 | 15 |
Precisión de la máquina
| Repetición del control deslizante Y | mm | ≤±0,02 |
Posicionamiento del control deslizante Y | mm | ≤±0,02 |
Repetición del posicionamiento del tope trasero X, R | mm | ≤±0,05 |
Tamaño (largo x ancho x alto) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Fogonadura
Fotos de clientes
Certificado de Honor
P: ¿Cómo puedo obtener una cotización precisa de nosotros? A: Proporciónenos los detalles del material, el espesor máximo y el ancho máximo.
P: ¿Pueden realizar servicio OEM?
A: Sí, podemos. Su diseño es aceptado, su propio logotipo se puede utilizar en la máquina.
P: ¿Cuál es el costo de envío? ¿De China a tu país?
A: Podemos enviar la máquina a su puerto o dirección de puerta por mar o avión. Por favor, díganos su puerto o dirección más cercana con código postal. Tenemos un agente de envío confiable para asegurar la entrega segura, conveniente y puntual.
P: ¿Aceptan pagos con LC?
A: Sí, normalmente nuestro pago es 30% + 70% T/T, el pago LC también es aceptable.
P: ¿Cómo utilizar esta máquina?
A: Línea de video de nuestra fábrica o le enviamos el video directamente.
P: ¿Qué pasa con el servicio de puesta en servicio?
A: Podemos ofrecer un servicio de puesta en servicio, el comprador debe pagar los boletos de avión.
P: ¿Ofrecen enseñanza y formación?
A: Capacitación en la planta del proveedor.
