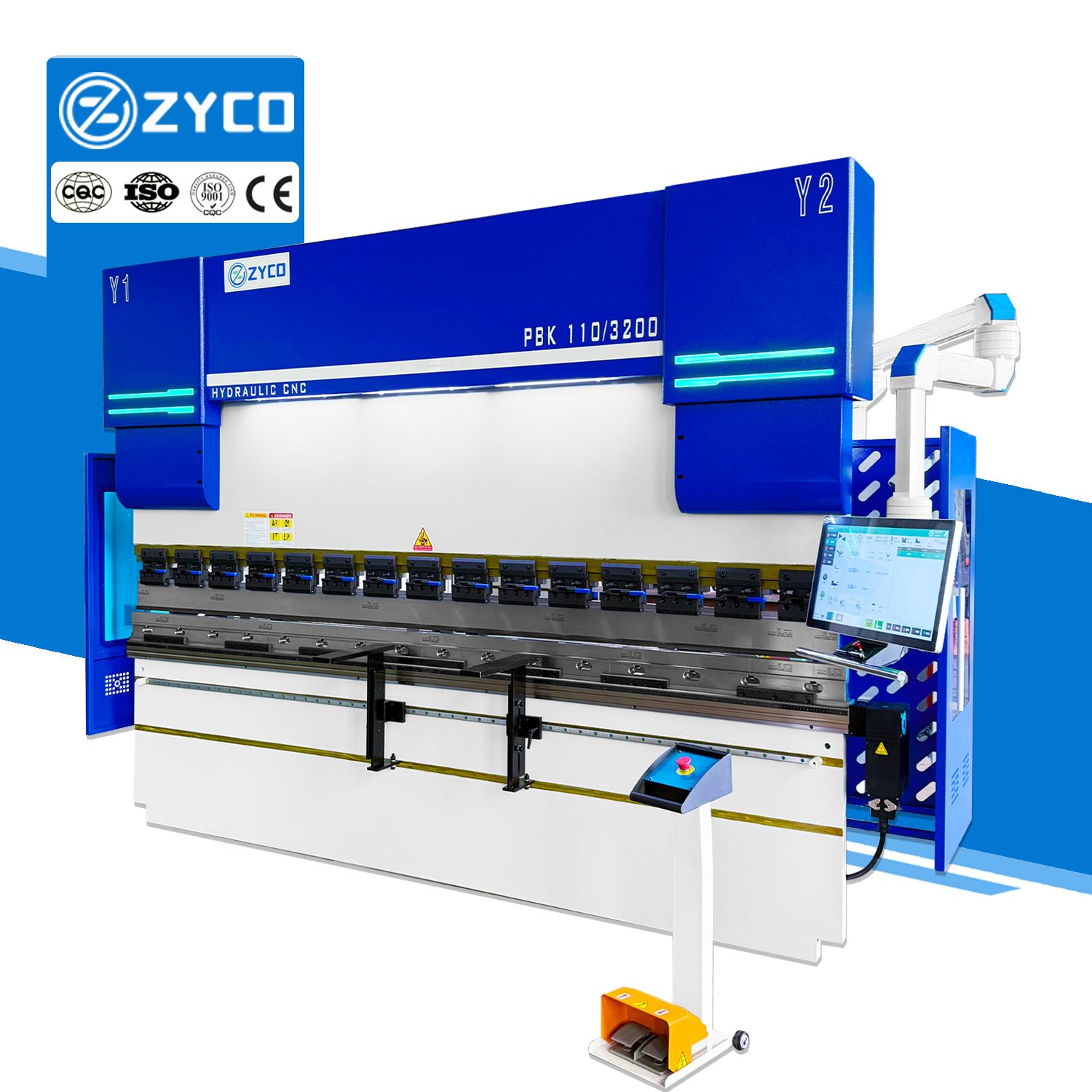

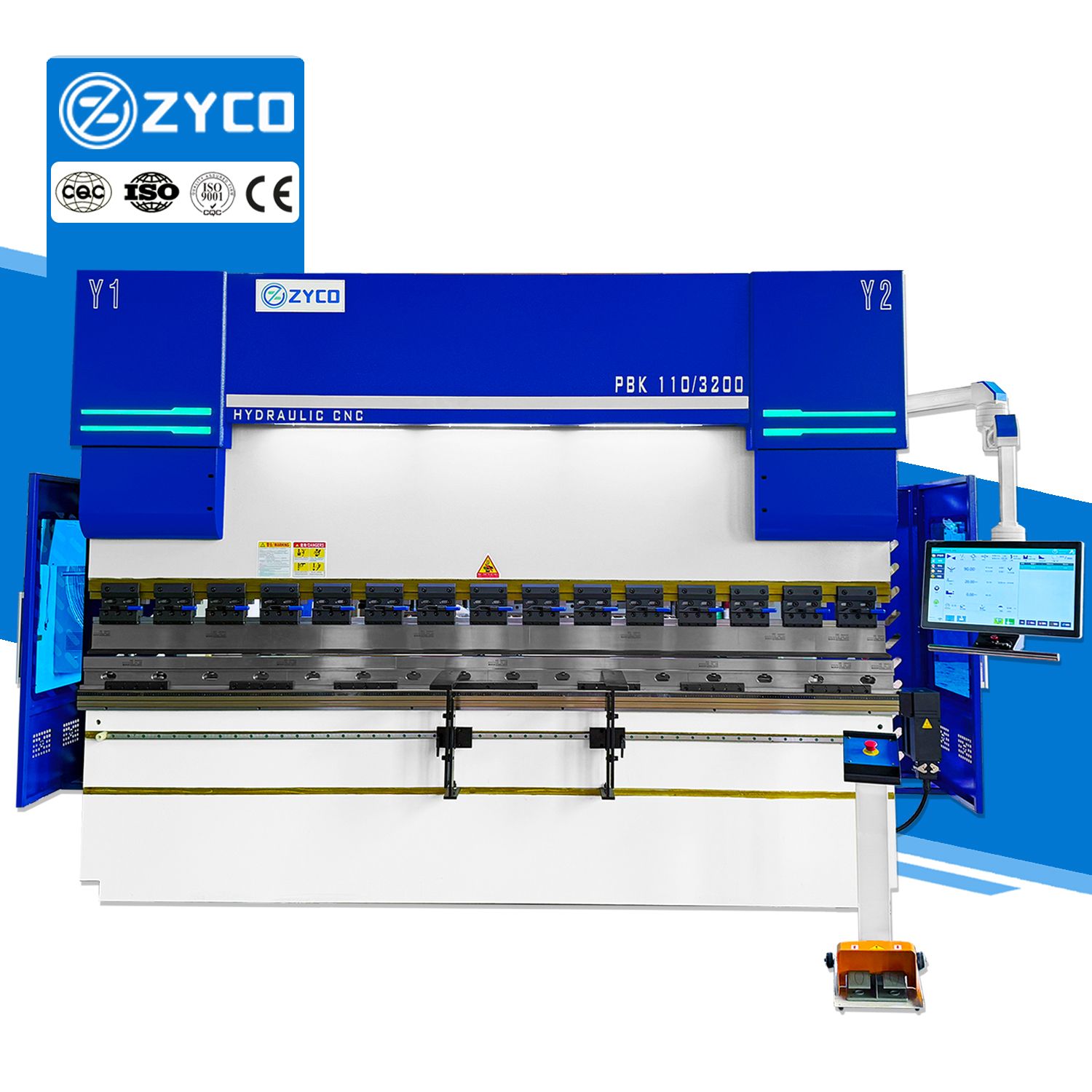

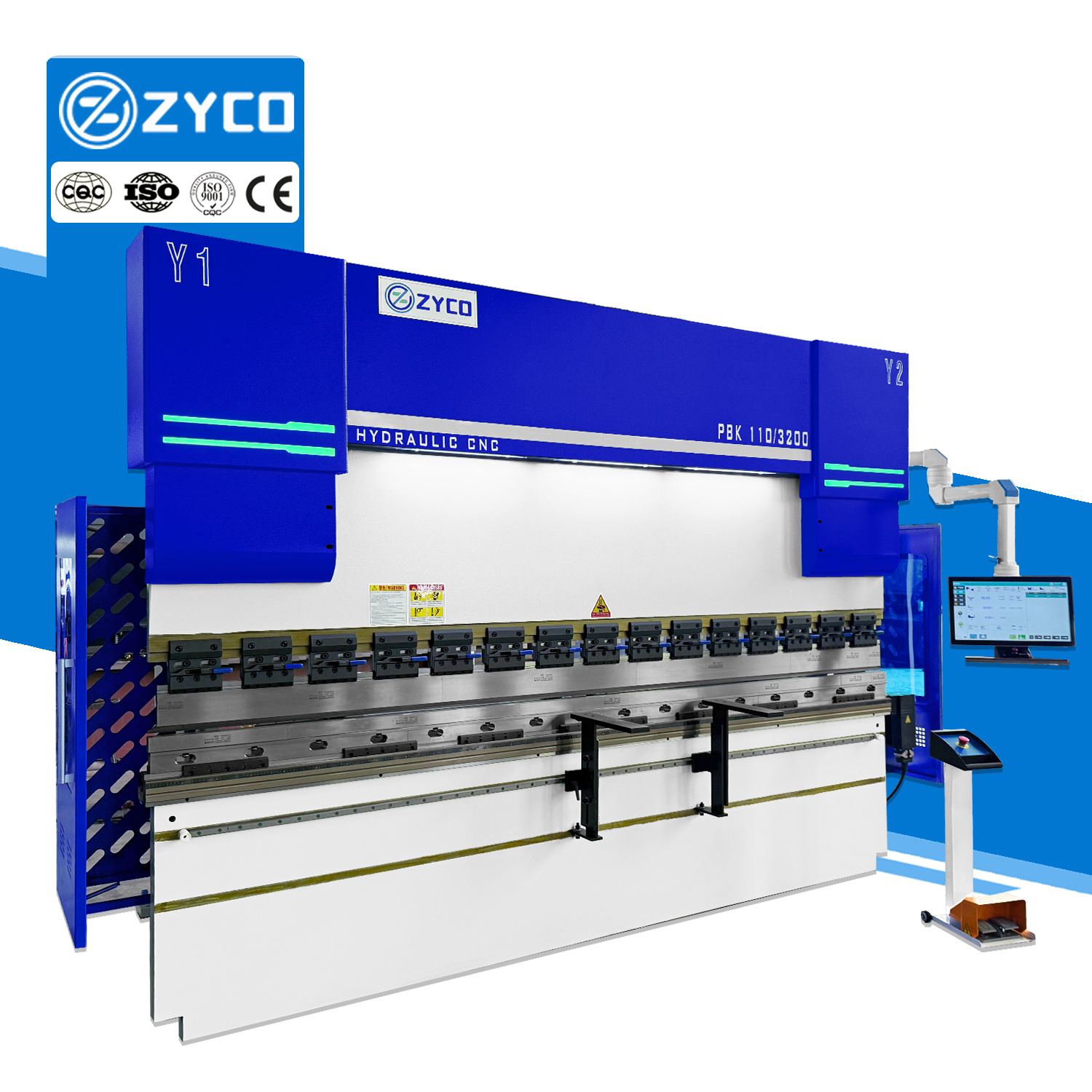

1. El sistema de control electrohidráulico E-Touch de última generación cuenta con una interfaz de pantalla táctil intuitiva con botones e iconos de gran tamaño, simplifica enormemente la programación CNC.
2. La configuración básica incluye control de 4+1 ejes (Ejes Y1/Y2/X/R con compensación de deflexión), con opciones de expansión opcionales como Z1/Z2/X2/R2.
3. Integrado módulos inteligentes de diagnóstico y mantenimiento Permite a los usuarios supervisar el estado del sistema en tiempo real, solucionar rápidamente los fallos y realizar el mantenimiento.

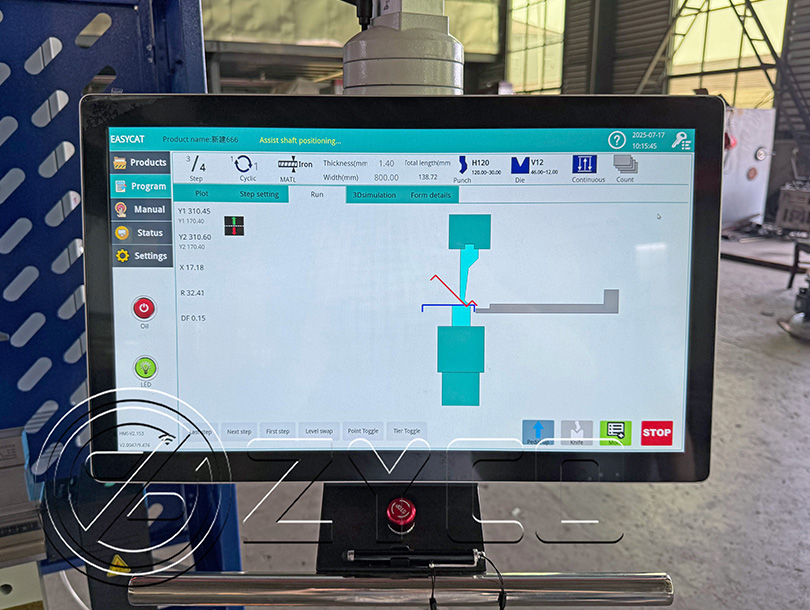

Sistema de control
- La interfaz de usuario, intuitiva y basada en iconos, simplifica la programación para el doblado por lotes en varias etapas y mejora significativamente la eficiencia del procesamiento.
- Equipado con una pantalla táctil de alta precisión a todo color de 21,5 pulgadas importada de Taiwán, admite la función multitáctil y una variedad de gestos para una visualización clara y detallada.
- La programación gráfica inteligente genera automáticamente planes de proceso de doblado y realiza la verificación de interferencias, lo que permite realizar simulaciones de procesos previas a la producción.
Ver más +

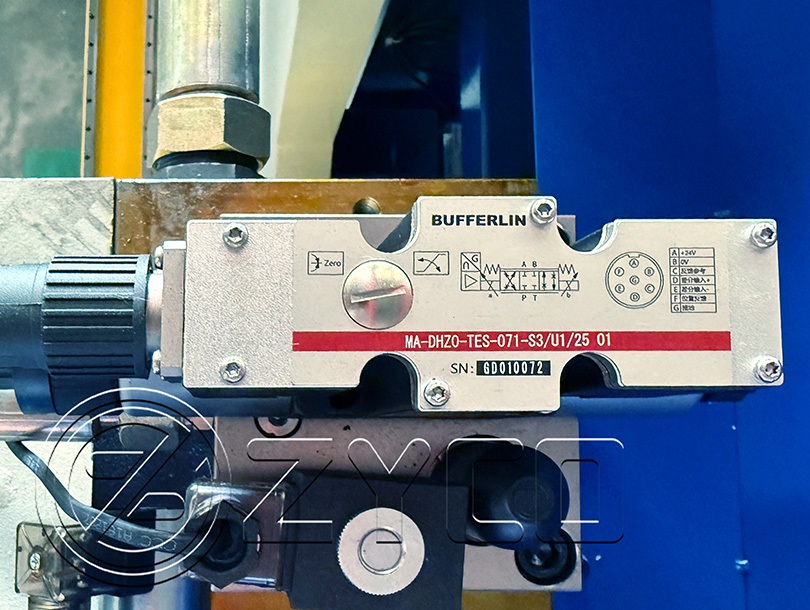

Sistema hidráulico
- El conjunto de la válvula principal utiliza productos de la marca BFL, lo que garantiza un rendimiento duradero, estable y de alta precisión.
- La presión hidráulica se puede ajustar con precisión para que se adapte perfectamente a los requisitos de fuerza de flexión de los diferentes materiales.
- El sistema de control síncrono servohidráulico electrohidráulico presenta un diseño compacto, una separación optimizada entre los cilindros hidráulicos y una excelente tolerancia a la carga.
Ver más +

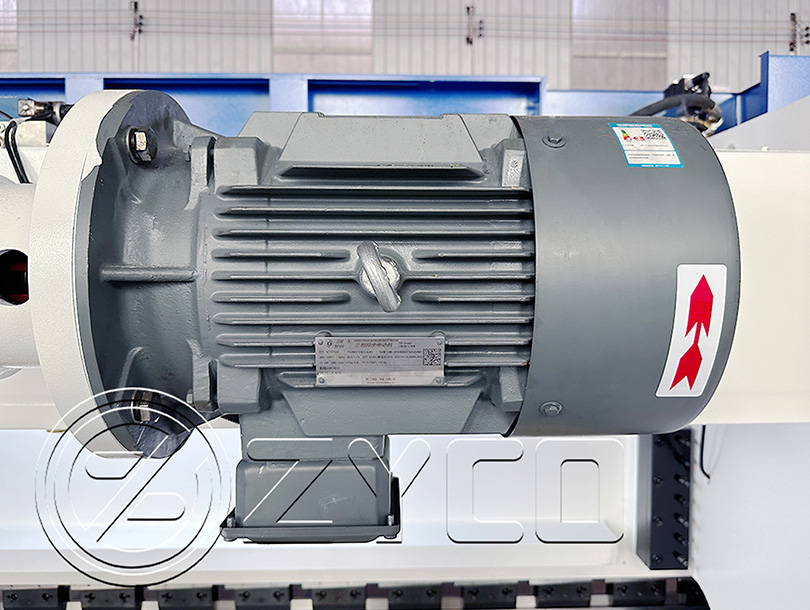

Motor principal
- Motor Siemens original para una calidad y durabilidad fiables.
- Bajo nivel de ruido y excelente eficiencia energética.
- Sistema integral de servicio postventa.
Ver más +

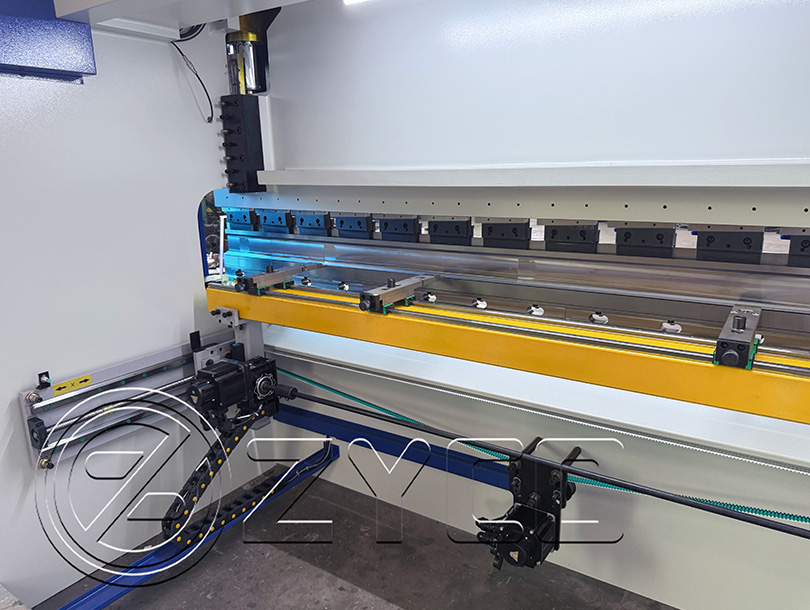

Calibre trasero
- Los husillos de bolas y las guías lineales importadas de alta precisión sustituyen a los mecanismos de transmisión tradicionales, lo que garantiza una precisión de posicionamiento estable a largo plazo.
- Todo el sistema se somete a un proceso de templado a alta temperatura para eliminar eficazmente las tensiones internas, mejorar las propiedades del material y prevenir las desviaciones de precisión causadas por la deformación estructural.
Ver más +

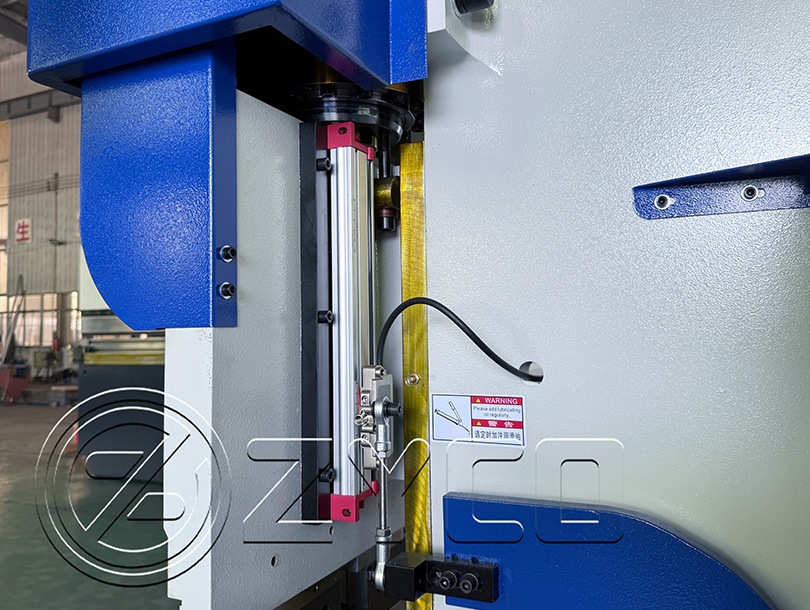

Escala
- El elemento de medición principal utiliza una báscula de la marca BFL.
- Precisión de medición ultra alta y respuesta rápida.
- Duradero y con una larga vida útil.
Ver más +
Visualización de la estructura interna
Para obtener especificaciones más detalladas, no dude en ponerse en contacto con nosotros.
Diagrama de la estructura de la máquina dobladora hidráulica
1. Depósito de aceite 2. Motor principal 3. Interruptor de límite 4. Caja eléctrica 5. Dedo de parada
6. Calibre trasero 7. Panel de pared8. Cilindro hidráulico de aceite 9. Deslizador 10. Sistema CNC
11. Sujeción rápida 12. Molde superior 13. Molde inferior 14. Placa de soporte del banco de trabajo
Procesamiento del dibujo de la pieza de trabajo
Visualización de muestra
Esta página no permite mostrar los parámetros uno por uno. Si necesita otro modelo, consúltenos. |
Parámetro | Unidad | Valor |
Modelo común | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Presión | KN | 630 | 1000 | 1600 | 2000 |
Longitud de flexión | mm | 2500 | 3200 | 3200 | 3200 |
Distancia entre columnas | mm | 2030 | 2600 | 2600 | 2600 |
Altura máxima de apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profundidad de garganta | mm | D=250 | D=320 | D=320 | D=320 |
Desplazamiento (eje Y) | mm | 170 | 200 | 200 | 220 |
Velocidad de desplazamiento de la diapositiva
| No se carga |
mm/s
| 200 |
Prensado | 12 |
Regresar | 170 |
Potencia del motor principal | KW | 5.5 | 7.5 | 11 | 15 |
Precisión de la máquina
| Repetición del deslizador Y | mm | ≤±0,02 |
Posicionamiento del deslizador Y | mm | ≤±0,02 |
Posicionamiento de repetición del calibre trasero X, R | mm | ≤±0,05 |
Tamaño (L*An*Al) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Fogonadura
Fotos de clientes
Certificado de Honor
P: ¿Cómo puedo obtener un presupuesto exacto de nuestra parte? A: Por favor, facilítenos los detalles del material, el grosor máximo y el ancho máximo.
P: ¿Ofrecen servicio OEM?
R: Sí, podemos. Su diseño ha sido aceptado y su logotipo puede utilizarse en la máquina.
P: ¿Cuál es el costo de envío? ¿De China a tu país?
A: Podemos enviar la máquina a su puerto o domicilio por vía marítima o aérea. Por favor, indíquenos su puerto o dirección más cercana, incluyendo el código postal. Contamos con una agencia de transporte confiable para garantizar una entrega segura, conveniente y puntual.
P: ¿Aceptan pagos con carta de crédito?
R: Sí, normalmente nuestro método de pago es 30%+70% T/T, también se acepta el pago mediante carta de crédito.
P: ¿Cómo se maneja esta máquina?
A: Podemos enviarle el vídeo directamente desde nuestra fábrica o directamente desde allí.
P: ¿Qué hay del servicio de puesta en marcha?
R: Podemos ofrecer el servicio de puesta en marcha; el comprador deberá costearse los billetes de avión.
P: ¿Ofrecen cursos de enseñanza y formación?
A: Capacitación en la planta del proveedor.
