DOCUMENTO TÉCNICO DE INGENIERÍA DE ZYCO
Cómo calcular correctamente el tonelaje de una prensa plegadora
Métodos de ingeniería, selección de maquinaria, compatibilidad de herramientas y validación de la producción.
Flujo de trabajo de la calculadora de plegadoras ZYCO, desde los parámetros de plegado hasta la validación de la producción.
Versión 2.1 Edición de publicación profesional | Equipo de ingeniería de ZYCO
El cálculo del tonelaje de una plegadora no es solo una cuestión de fórmulas. Se trata de una decisión de ingeniería práctica que afecta la precisión del plegado, la vida útil de las herramientas, la fiabilidad de la máquina, el coste de producción y el buen funcionamiento del equipo a largo plazo. Esta publicación especializada explica cómo el tipo de material, el espesor, la longitud del plegado, la selección de la abertura en V, el método de plegado, la relación de carga, la compatibilidad de las herramientas y la concentración de carga interactúan en la producción real.
El objetivo de esta guía es ayudar a los fabricantes de chapa metálica a ir más allá de las simples tablas de tonelaje y desarrollar un proceso de plegado más seguro y consistente. Los ejemplos y las cifras se ajustan a la lógica de ZYCO Engineering Hub y al flujo de trabajo de la calculadora de plegadoras de ZYCO.
Conclusiones clave 1. El tonelaje está influenciado por la resistencia del material, el espesor, la longitud de la curva y la abertura en V. |
Introducción
¿Qué es el tonelaje de la prensa plegadora?
Por qué es importante un cálculo preciso del tonelaje
La fórmula de ingeniería detrás del tonelaje de las prensas plegadoras
Comprender los factores materiales
Cómo influye el espesor del material en el tonelaje
Cómo influye la longitud de la curva en el tonelaje
Cómo la apertura en V influye en el tonelaje
Doblado al aire vs. Toque inferior vs. Acuñación
Compensación por recuperación y validación de procesos
Ejemplos de producción reales
Selección de capacidad de la máquina
Análisis de compatibilidad de herramientas
Análisis de concentración de carga
Por qué importa la frecuencia de producción
Tonelaje teórico frente a tonelaje práctico
Calculadoras digitales y fabricación moderna
Errores comunes y buenas prácticas
Preguntas frecuentes
Recursos del centro de ingeniería
Conclusión
El tonelaje de la plegadora es una de las variables de ingeniería más importantes en la fabricación de chapa metálica. Toda operación de plegado exitosa depende de aplicar la fuerza suficiente para deformar plásticamente el material, manteniendo la precisión dimensional, la vida útil de las herramientas, la fiabilidad de la máquina y la eficiencia de la producción.
A pesar de su importancia, el tonelaje sigue siendo uno de los temas más incomprendidos en la industria de la fabricación. Muchos operarios aún se basan en tablas de tonelaje antiguas, la experiencia en taller o estimaciones aproximadas al seleccionar máquinas y herramientas. Si bien estos métodos pueden funcionar para trabajos conocidos, resultan cada vez menos fiables al trabajar con nuevos materiales, chapas más gruesas, longitudes de curvatura mayores o requisitos de producción exigentes.
Los cálculos de tonelaje incorrectos pueden generar una amplia gama de problemas. Una fuerza insuficiente puede provocar dobleces incompletos, una recuperación elástica excesiva, ángulos inconsistentes e imprecisiones dimensionales. Una fuerza excesiva puede acelerar el desgaste del punzón y la matriz, aumentar la tensión en el sistema hidráulico y reducir la vida útil de la máquina.
Para los fabricantes de armarios eléctricos, envolventes industriales, maquinaria agrícola, paneles de ascensores, productos de acero inoxidable y componentes estructurales, comprender cómo calcular correctamente el tonelaje de la plegadora es esencial para mantener la calidad y controlar los costes de producción.
Este documento técnico explica los principios de ingeniería que sustentan los cálculos de tonelaje en prensas plegadoras y combina el conocimiento teórico con la experiencia práctica en la fabricación. El objetivo no es solo calcular la fuerza con precisión, sino también comprender los factores reales que influyen en el éxito de las operaciones de plegado.

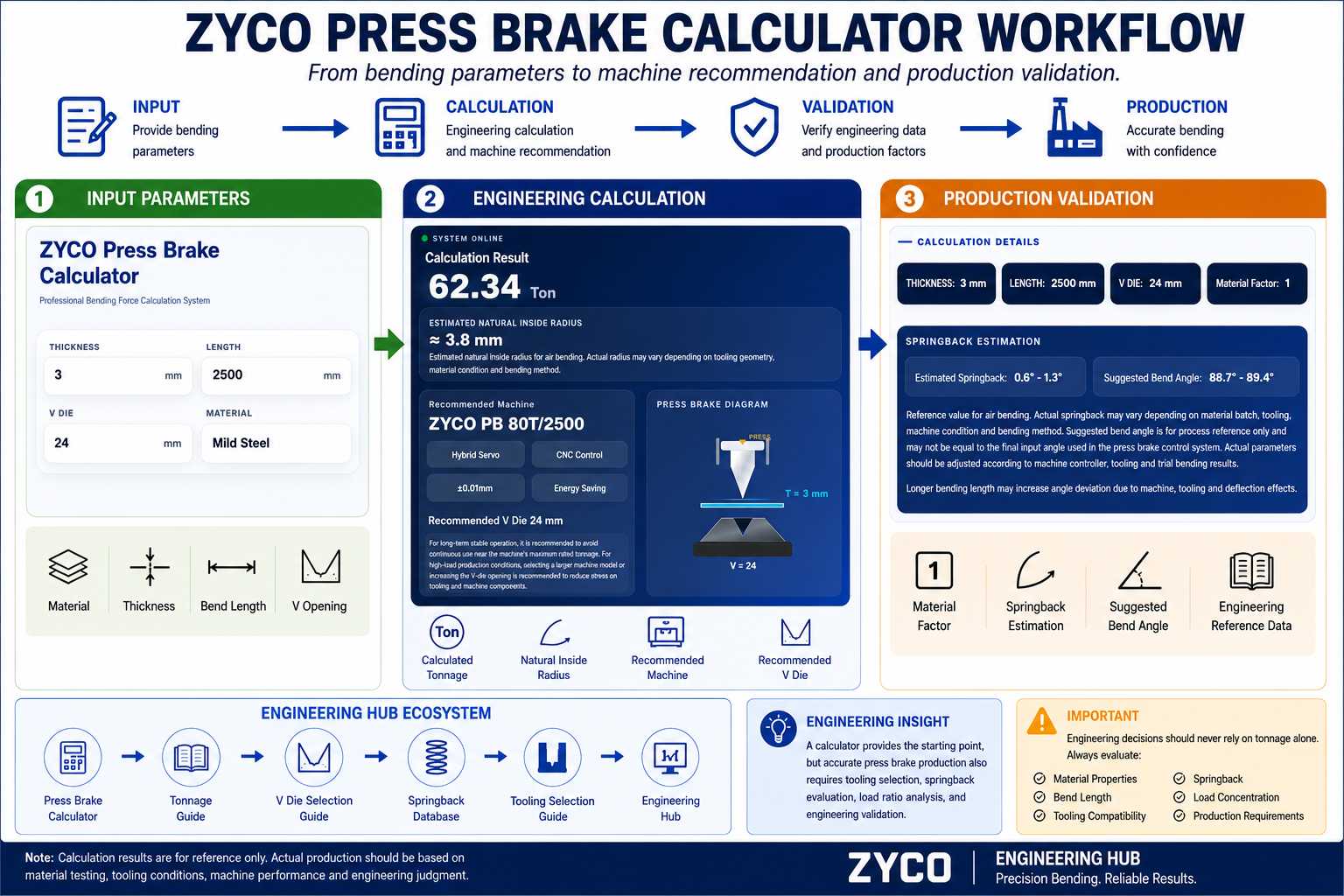

Cifra 1. El flujo de trabajo de ingeniería de ZYCO integra el cálculo de tonelaje, la recomendación de maquinaria, la estimación de la recuperación elástica y la validación de la producción en un único proceso de toma de decisiones.
El tonelaje de la prensa plegadora se refiere a la cantidad de fuerza necesaria para deformar permanentemente una pieza de chapa metálica hasta alcanzar un ángulo de plegado específico.
La fuerza generada por el pistón de la plegadora se transmite a través del punzón y la matriz al material. Una vez que la fuerza supera el límite elástico del material, este se deforma plásticamente y conserva la forma deseada.
La fuerza requerida depende de múltiples variables:
Tipo de material
Espesor del material
Longitud de curvatura
Tamaño de apertura en V
Resistencia del material
Método de doblado
Ángulo de curvatura deseado
Debido a que estas variables pueden cambiar drásticamente de una aplicación a otra, los requisitos de tonelaje pueden variar significativamente incluso cuando dos piezas parecen visualmente similares.
Por ejemplo, una caja eléctrica de acero dulce de 3 mm y una de acero inoxidable de 3 mm pueden tener dimensiones idénticas. Sin embargo, el componente de acero inoxidable puede requerir mucha más fuerza debido a su mayor límite elástico y mayor tendencia a recuperar su forma original.
Por eso, los talleres de fabricación profesionales calculan el tonelaje en lugar de basarse únicamente en suposiciones.
Muchos operarios consideran el cálculo del tonelaje como un simple ejercicio de selección de máquina. En realidad, influye en casi todos los aspectos del rendimiento de la fabricación.
Los cálculos precisos ayudan a mejorar:
Cuando se subestima el tonelaje, pueden surgir varios problemas:
Curvas incompletas
Excesivo rebote
Precisión angular deficiente
Operaciones de corrección adicionales
Productividad reducida
Cuando se sobreestima el tonelaje:
Las herramientas experimentan estrés innecesario
Los sistemas hidráulicos trabajan más de lo necesario.
Los costos de mantenimiento aumentan
La vida útil del equipo puede disminuir
En los entornos de fabricación modernos, la estimación precisa de las fuerzas es una responsabilidad fundamental de la ingeniería.
El método de cálculo utilizado en todo el Centro de Ingeniería de ZYCO es:
Tonelaje = (1,33 × T² × L × Factor de material) ÷ (V × 20)
Dónde:
El coeficiente 1,33 se utiliza para reflejar las condiciones prácticas de curvado al aire y se ajusta bastante a los resultados de producción reales.
A diferencia de las tablas de tonelaje simplificadas, esta fórmula evalúa simultáneamente múltiples variables de ingeniería y proporciona estimaciones de fuerza más realistas.
Tabla 1. Factores de resistencia del material utilizados en los cálculos de tonelaje de la prensa plegadora ZYCO
Material | Factor de ingeniería |
Latón | 0,60 |
Aluminio | 0,65 |
Acero dulce | 1.00 |
Acero inoxidable 304 | 1,62 |
Acero inoxidable 201 | 1,76 |

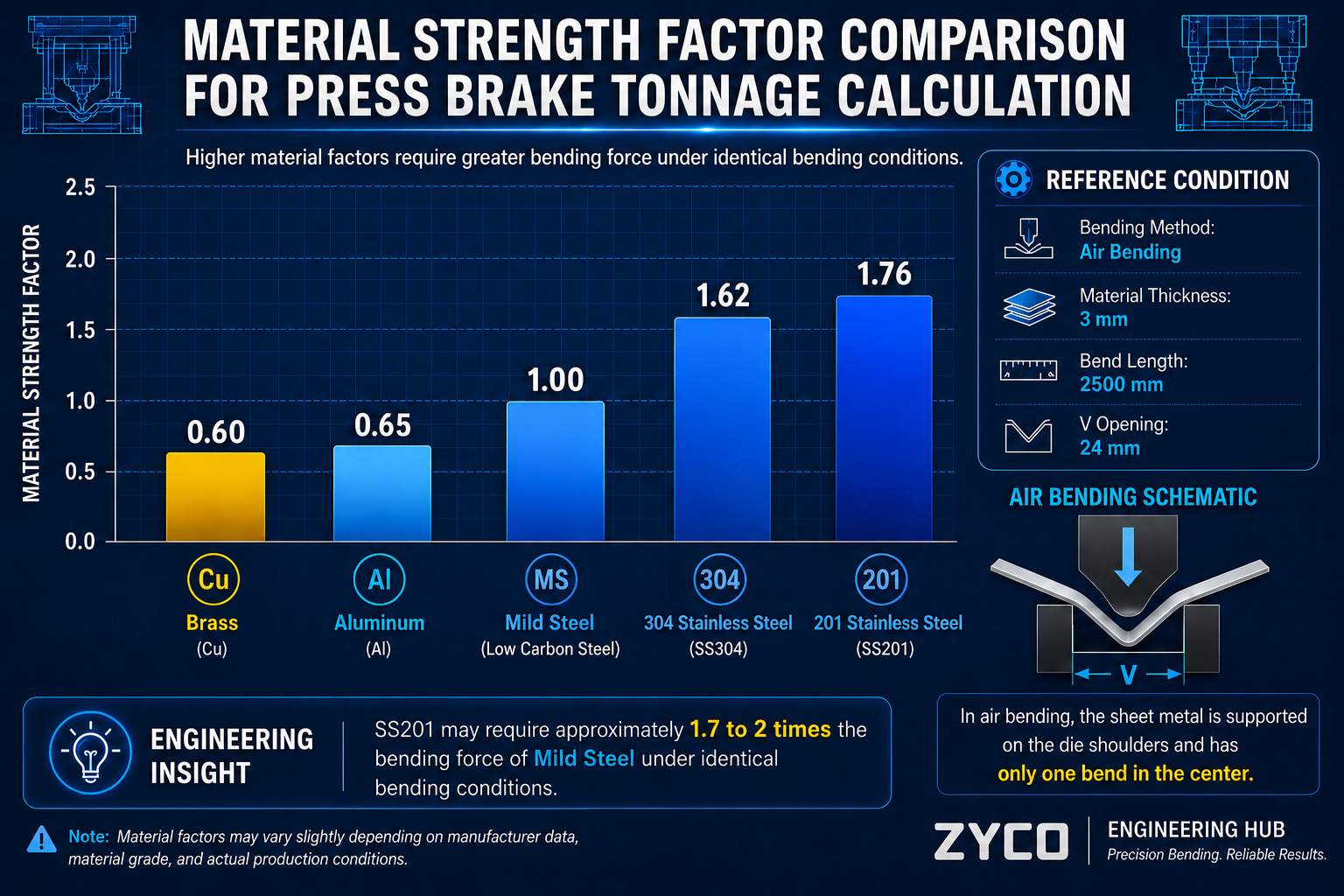

Figura 2. Comparación del factor de resistencia del material para el cálculo del tonelaje de la plegadora. Un factor de material más alto requiere una mayor fuerza de flexión bajo las mismas condiciones de flexión.
No todos los materiales requieren la misma fuerza de flexión.
La razón principal es la variación en el límite elástico.
Los factores materiales utilizados en el Centro de Ingeniería de ZYCO son:
Estos factores reflejan las condiciones prácticas de producción y permiten a los ingenieros estimar con mayor precisión los requisitos de fuerza.
Por ejemplo:
Un componente de acero inoxidable puede requerir más del 60 % de fuerza adicional en comparación con un componente equivalente de acero dulce.
Esta diferencia cobra cada vez más importancia a medida que aumentan el grosor y la longitud de la curva.
Nota importante sobre el grosor Si la apertura en V permanece fija, la fuerza de flexión sigue el efecto cuadrático del espesor. Sin embargo, en el doblado al aire libre, la apertura en V recomendada suele aumentar con el espesor. Cuando la apertura en V sigue la regla 8T, una lámina de acero dulce de 6 mm puede requerir aproximadamente el doble de fuerza que una lámina de 3 mm para la misma longitud de flexión. |

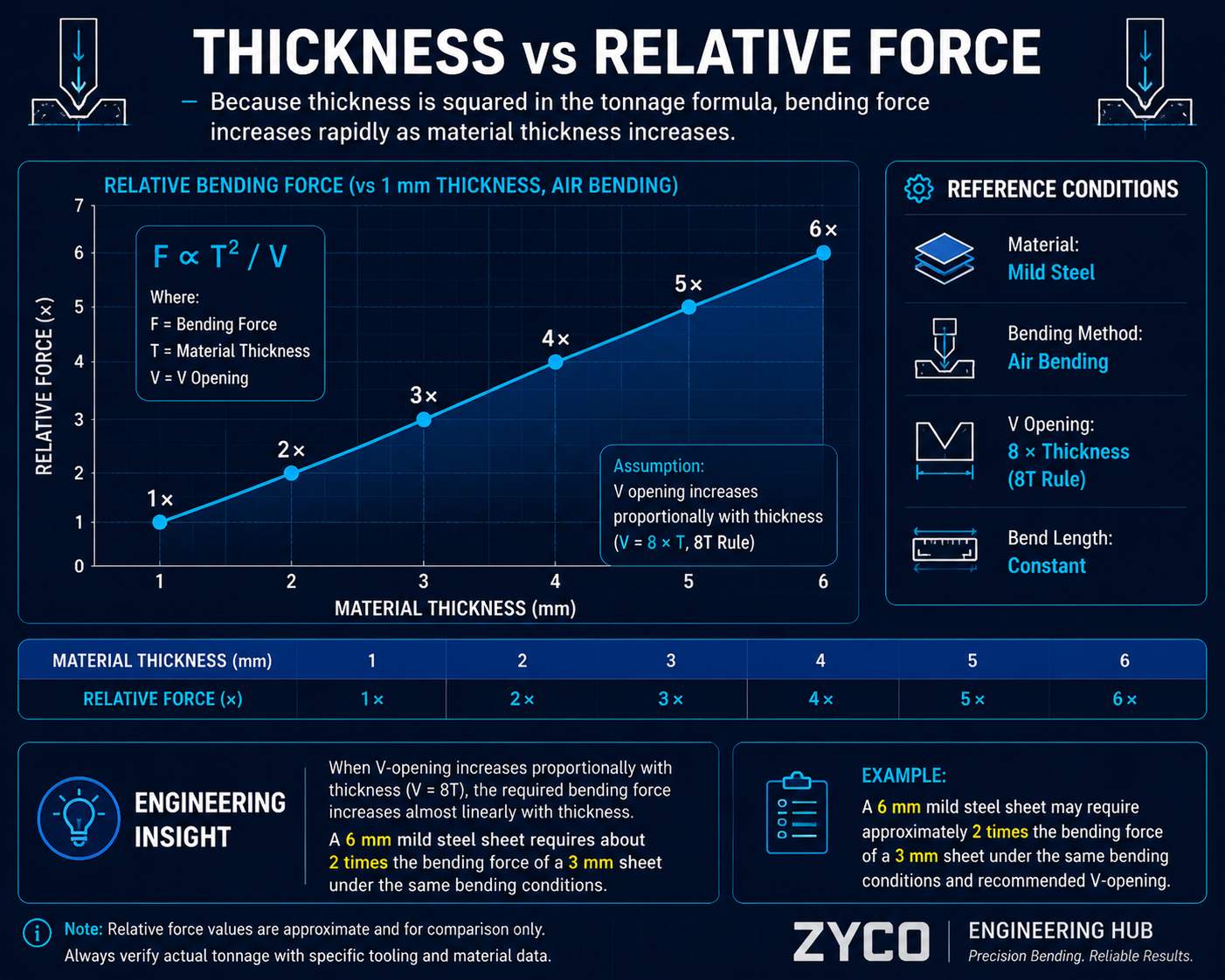

Cifra 3. Espesor frente a fuerza relativa cuando la abertura en V aumenta proporcionalmente con el espesor según la regla 8T.
El espesor del material suele ser la variable más influyente en los cálculos de flexión.
Debido a que el espesor se eleva al cuadrado en la fórmula, los requisitos de fuerza aumentan rápidamente a medida que aumenta el espesor.
Una de las ideas erróneas más comunes en la fabricación es que duplicar el espesor duplica los requisitos de fuerza.
En realidad:
Aumentar el espesor de 3 mm a 6 mm aumenta la fuerza aproximadamente remolcarveces.
Esto explica por qué las aplicaciones con placas gruesas requieren máquinas mucho más grandes que las aplicaciones con chapa metálica de calibre ligero.
Muchos talleres de fabricación doblan sin problemas acero dulce de 3 mm en máquinas de menos de 100 toneladas. Sin embargo, cuando el espesor aumenta a 10 mm, 12 mm o 16 mm, los requisitos de la máquina cambian drásticamente.
Por lo tanto, el espesor debe evaluarse cuidadosamente durante la elaboración del presupuesto, la planificación del proceso, la selección de la máquina y la selección de las herramientas.
Si bien el grosor suele ser el factor que más atención recibe, la longitud de la curvatura a menudo determina los requisitos reales de la máquina.
La relación entre la longitud de la curva y el tonelaje es lineal.
A medida que aumenta la longitud de la curva, los requisitos de fuerza aumentan proporcionalmente.
Por ejemplo:
Un componente que requiere aproximadamente 25 toneladas con una longitud de curvatura de 1000 mm puede requerir aproximadamente 75 toneladas con una longitud de curvatura de 3000 mm.
Este principio explica por qué muchas instalaciones de fabricación requieren prensas plegadoras de bancada larga incluso cuando procesan materiales relativamente delgados.
Los ingenieros siempre deben evaluar:
Espesor del material
Longitud de curvatura
longitud de trabajo de la máquina
como un sistema completo en lugar de variables independientes.
La interacción entre estas variables suele determinar si una operación de doblado puede realizarse de forma eficiente y segura.
Tabla 2. Guía práctica de selección de aperturas en V
Rango de espesor | Regla típica de apertura en V | Propósito de ingeniería |
Menos de 8 mm | Aproximadamente 8T | Doblado de aire general y producción común |
8-25 mm | Aproximadamente 10 toneladas | Reduzca la carga y mejore la vida útil de las herramientas. |
Por encima de 25 mm | Aproximadamente 12T | Flexión de placas pesadas y menor concentración de fuerza. |

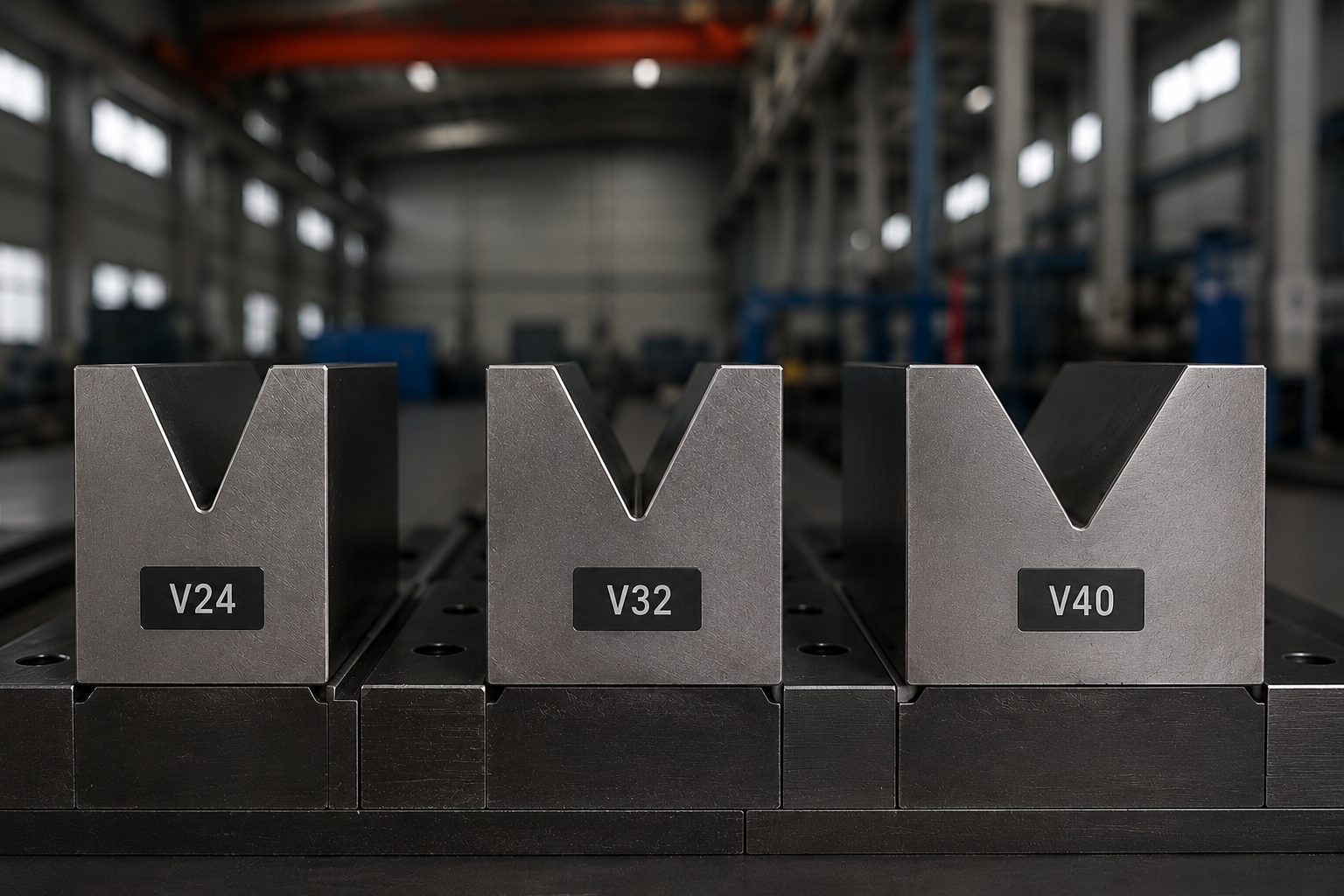

Cifra 4Ejemplos de matrices V24, V32 y V40 que muestran cómo el tamaño de la abertura en V cambia la selección de herramientas y el comportamiento de doblado.
La selección de la abertura en V influye directamente en los requisitos de fuerza de flexión y es una de las variables más importantes que el ingeniero puede controlar.
En general:
Las aberturas en V más grandes reducen los requisitos de tonelaje.
Las aberturas en V más pequeñas aumentan los requisitos de tonelaje.
Esto ocurre porque las matrices más anchas distribuyen la deformación sobre una superficie mayor, lo que reduce la cantidad de fuerza necesaria para doblar el material.
Las recomendaciones prácticas utilizadas en todo el Centro de Ingeniería de ZYCO son:
Estas recomendaciones ofrecen un equilibrio entre:
Requisitos de fuerza
Vida útil de la herramienta
Radio de curvatura
Control de retorno al resorte
eficiencia de producción
Muchos operarios intentan reducir el efecto rebote seleccionando una abertura en V más pequeña. Si bien esto puede mejorar el control del ángulo, también aumenta significativamente la fuerza necesaria.
Por este motivo, la selección de la abertura en V siempre debe evaluarse junto con la capacidad de la máquina y la disponibilidad de herramientas.

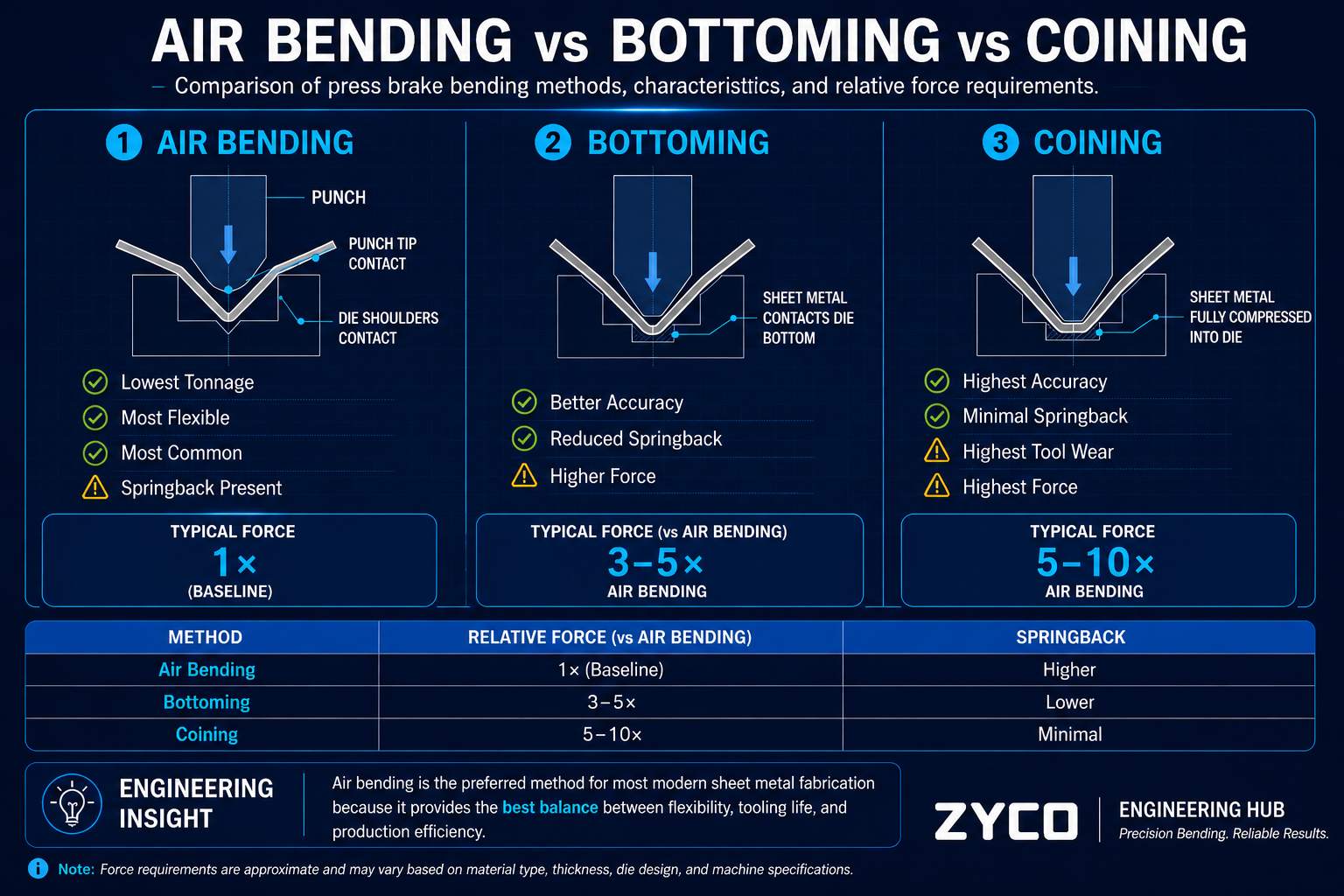

Cifra 5Comparación entre doblado al aire, doblado inferior y acuñado. El doblado al aire requiere la menor fuerza, mientras que el acuñado requiere la mayor fuerza y presión de la herramienta.
El método de flexión utilizado influye considerablemente en la fuerza necesaria.
Muchos diagramas de fuerzas no especifican qué método de flexión asumen, lo que genera confusión a la hora de seleccionar la máquina.
Control del aire
El doblado al aire sigue siendo el método de doblado más común en la fabricación moderna.
Las ventajas incluyen:
Menores requisitos de fuerza
Selección de herramientas flexible
Inventario de herramientas reducido
Configuración más rápida
Debido a que el material solo entra en contacto con la punta del punzón y los hombros de la matriz, se requiere mucha menos fuerza.
Toque fondo
El tope del molde fuerza al material a penetrar más profundamente en la cavidad del troquel.
Ventajas:
Mayor consistencia angular
Recuperación elástica reducida
Desventajas:
Requisitos de fuerza más elevados
Mayor desgaste de las herramientas
El proceso de tope puede requerir varias veces más fuerza que las operaciones equivalentes de doblado neumático.
Acuñación
El proceso de acuñación utiliza una presión extremadamente alta para remodelar permanentemente el material en la línea de plegado.
Ventajas:
Máxima precisión angular
Recuperación elástica mínima
Desventajas:
Requisitos de fuerza extremadamente altos
Mayor tensión en las herramientas
Aumento de los costes operativos
Para la mayoría de los entornos de fabricación, el doblado al aire sigue siendo la solución más práctica y económica.
El cálculo del tonelaje no sustituye la evaluación del efecto de recuperación elástica. En el doblado al aire, el ángulo programado y el ángulo final pueden diferir tras liberar la presión. Esto es especialmente importante al doblar acero inoxidable, aluminio y componentes de precisión que requieren un control angular estricto.

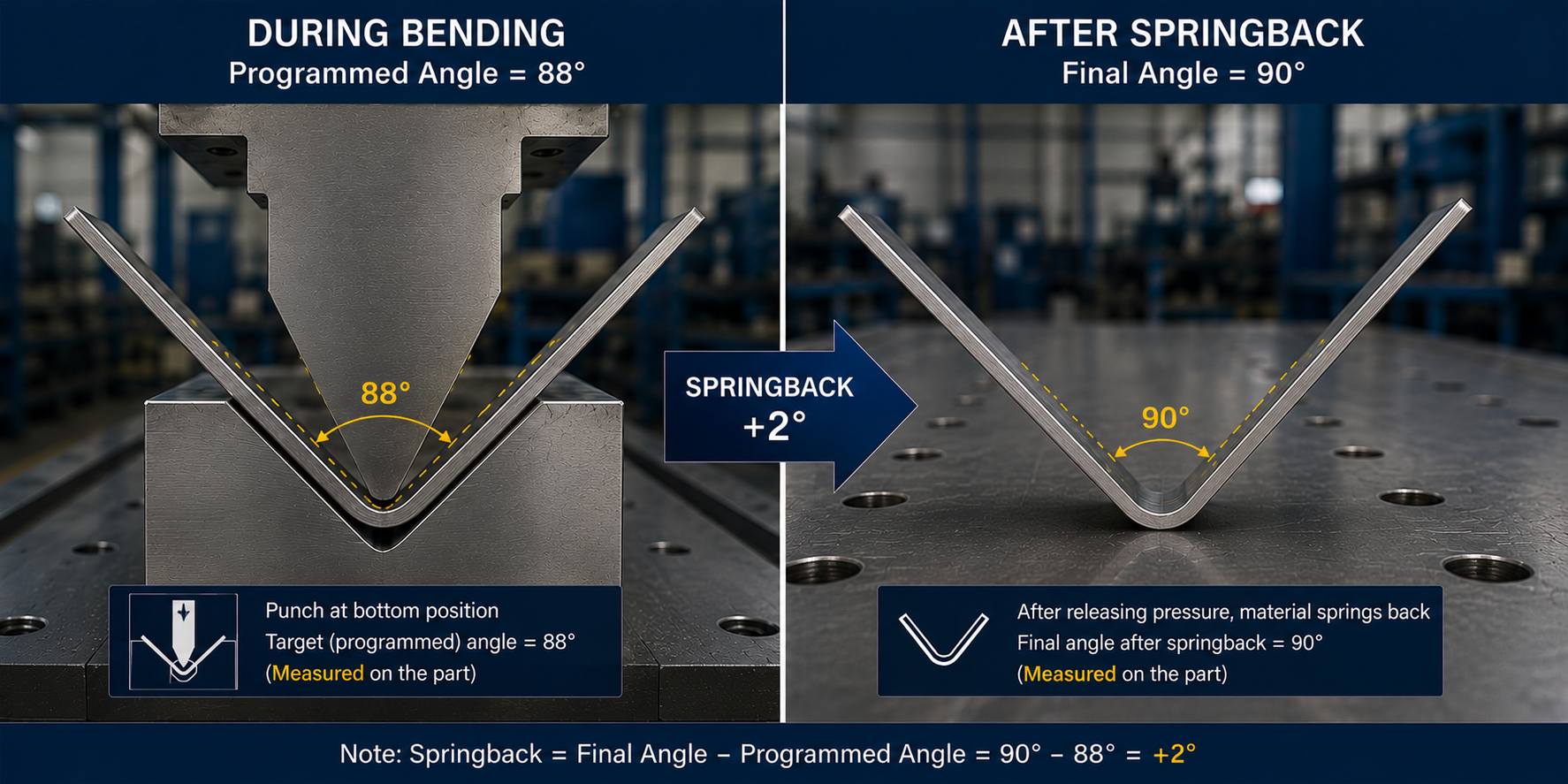

Cifra 6Ejemplo de compensación de recuperación elástica que muestra la relación entre el ángulo de flexión programado y el ángulo final después de la liberación de la presión.
Material: Acero dulce
Grosor: 3 mm
Longitud: 2500 mm
Apertura en V: V24
Fuerza aproximada: 63–64 toneladas
Este ejemplo se ajusta bastante a las condiciones de producción reales y sirve como referencia para validar los cálculos de tonelaje.
Ejemplo de producción real 2: Panel decorativo de acero inoxidable
Material: SS304
Grosor: 3 mm
Longitud: 2500 mm
V24
En comparación con el acero dulce, los requisitos de fuerza aumentan sustancialmente debido al mayor factor de material.
Normalmente se requiere compensación de recuperación elástica.
Ejemplo de producción real 3 – Componente de cocina comercial SS201
Material: SS201
Grosor: 3 mm
Longitud: 2500 mm
V24
El acero inoxidable SS201 generalmente requiere más fuerza que el SS304 debido a su mayor límite elástico.
Ejemplo de producción real 4: Caja de aluminio
Material: Aluminio
Grosor: 4 mm
Longitud: 3000 mm
V32
Debido a que el aluminio tiene un factor de material más bajo, los requisitos de fuerza son significativamente menores que en aplicaciones equivalentes de acero.
Ejemplo de producción real 5: Refuerzo de equipos agrícolas
Material: Acero dulce de 6 mm
Longitud: 3200 mm
La gran longitud de la curva aumenta sustancialmente los requisitos de fuerza, aunque el espesor del material siga siendo moderado.
Ejemplo de producción real 6: Panel interior de ascensor
Material: SS304
Desafío principal:
Mantener la calidad estética de la superficie controlando la recuperación elástica y evitando daños en la misma.
Ejemplo de producción real 7: Componente estructural de chapa gruesa
Material: Acero al carbono de 12 mm
Las grandes aberturas en forma de V reducen la fuerza necesaria y prolongan la vida útil de las herramientas.
Ejemplo de producción real 8 – Cubierta de maquinaria industrial
La selección optimizada de herramientas redujo la carga de la máquina y mejoró la eficiencia de la producción, manteniendo al mismo tiempo la precisión del doblado.
Tabla 3. Guía de relación de carga de producción continua
Relación de carga | Significado de producción |
<=85% | Gama de producción ideal |
85-90% | Rango de producción aceptable |
90-92% | Gama de producción pesada - condición del monitor |
>92% | Seleccione el siguiente tamaño de máquina. |

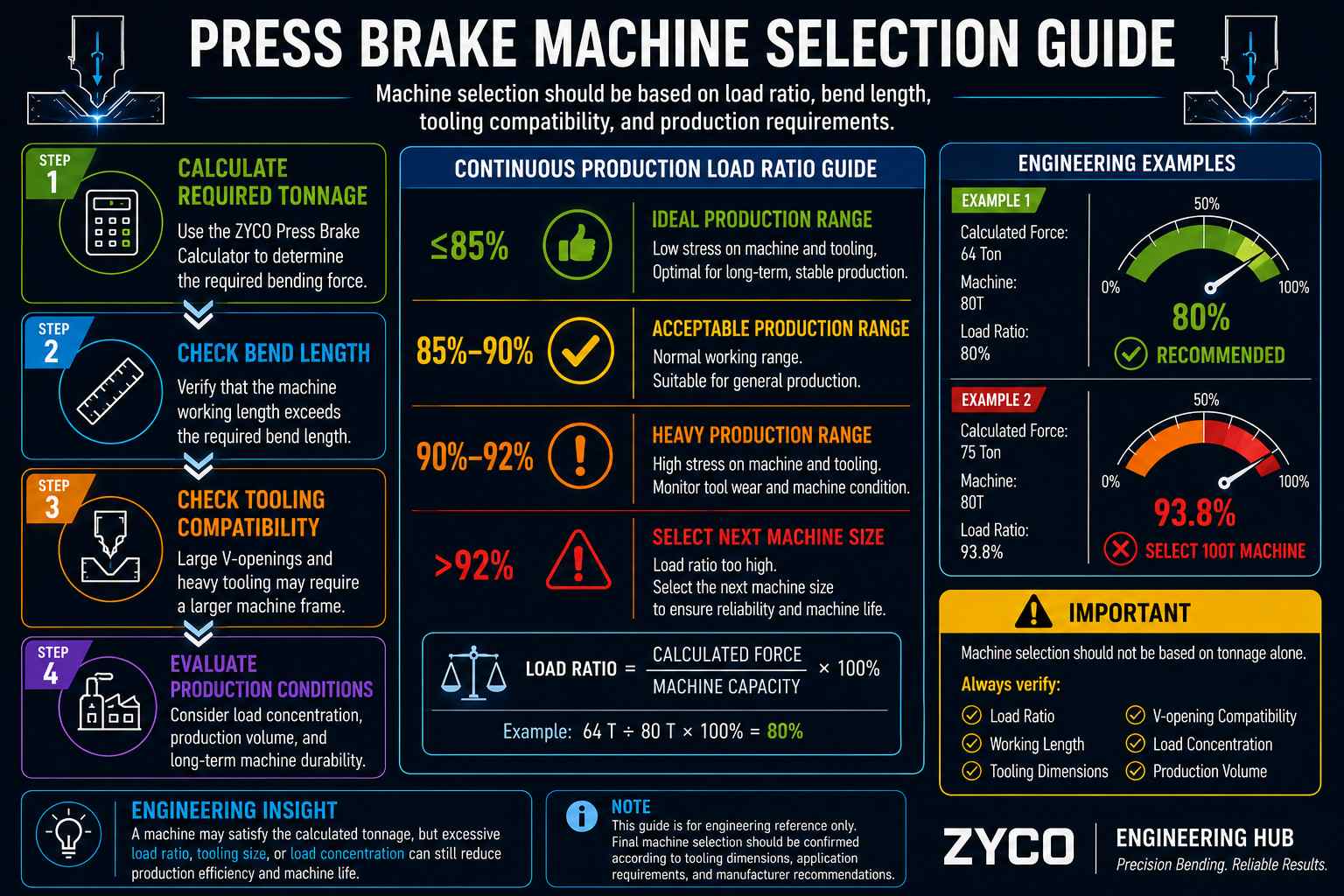

Figura 7. Guía de selección de máquinas plegadoras basada en la relación de carga, la longitud de plegado, la compatibilidad de las herramientas y los requisitos de producción.
Seleccionar una máquina implica algo más que simplemente hacer coincidir los requisitos teóricos de tonelaje.
Los talleres de fabricación profesionales evalúan:
Requisitos de producción futuros
Flexibilidad de herramientas
márgenes de seguridad
Variación del material
Volumen de producción
Los rangos típicos de selección de máquinas incluyen:
Una máquina que apenas satisface las necesidades actuales puede limitar las oportunidades de producción futuras.
Muchas guías de tonelaje se detienen después del cálculo de la fuerza.
Los ingenieros de fabricación experimentados saben que las operaciones de doblado exitosas requieren una evaluación adicional.
Considerar:
Material: Acero dulce de 16 mm
Longitud: 600 mm
Apertura en V: 160 mm
Fuerza calculada: Aproximadamente 64 toneladas
A primera vista, una plegadora de 80 toneladas parece suficiente.
Sin embargo, el cálculo de la fuerza no responde a varias preguntas críticas:
¿Puede la máquina alojar físicamente un chip V160?
¿Hay suficiente luz natural?
¿Es adecuada la carrera de la máquina?
¿Se pueden instalar las herramientas de forma segura?
Aunque la fuerza requerida es relativamente modesta, los requisitos de herramientas pueden exceder las capacidades prácticas de la máquina.
Este ejemplo ilustra por qué el tonelaje por sí solo nunca debería determinar la idoneidad de una máquina.

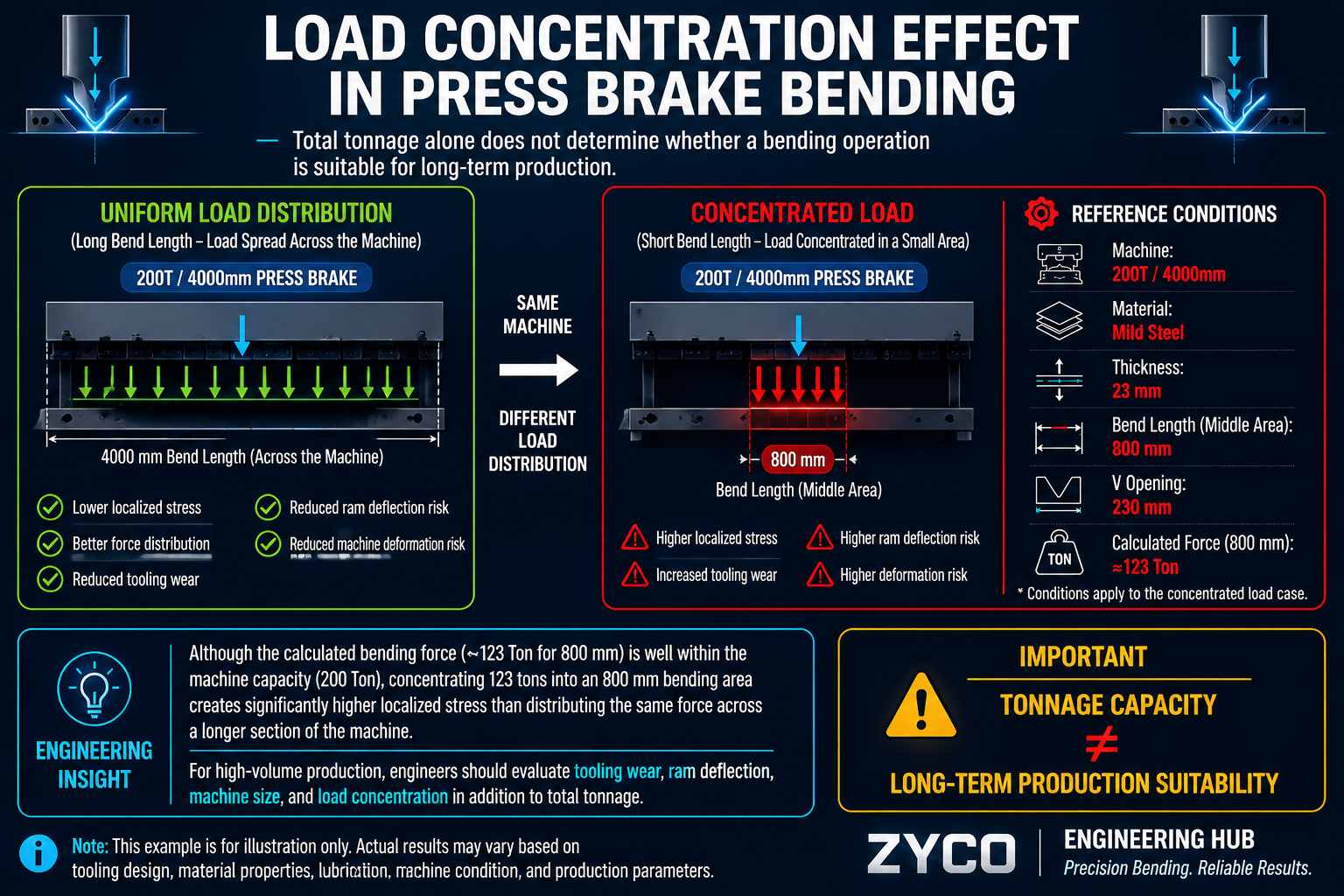

Cifra 8Efecto de concentración de carga en el plegado con prensa plegadora. La fuerza localizada puede aumentar el desgaste de las herramientas y la tensión en la máquina, incluso cuando el tonelaje total se encuentra dentro de la capacidad nominal.
La concentración de carga es uno de los factores más ignorados en las aplicaciones de flexión pesada.
Considerar:
Material: Acero al carbono de 23 mm
Longitud: 800 mm
Apertura en V: 230 mm
Fuerza calculada: Aproximadamente 123 toneladas
Máquina: 200T / 4000 mm
Muchos operarios concluyen inmediatamente que la máquina es adecuada porque la fuerza requerida es inferior a la capacidad de la máquina.
Sin embargo, toda la fuerza se concentra en tan solo 800 mm de longitud de trabajo.
Las posibles consecuencias incluyen:
Mayor desgaste de los punzones
Mayor desgaste de la matriz
Desgaste de corona más elevado
Estrés localizado del ariete
Mayor carga del marco
Esto no necesariamente hace que la operación sea insegura.
Sin embargo, los ingenieros deberían evaluar la distribución de fuerzas en lugar de centrarse exclusivamente en el tonelaje total.
Dos trabajos pueden requerir cálculos de tonelaje idénticos, pero generar motores muy diferentes.condiciones aterradoras.
Escenario A:
Acero al carbono de 16 mm
Longitud de curvatura de 600 mm
20 piezas al mes
Escenario B:
Acero al carbono de 16 mm
Longitud de curvatura de 600 mm
500 piezas al día
La fuerza calculada permanece idéntica.
La tensión del equipo no.
Los altos volúmenes de producción aumentan:
Desgaste de herramientas
Temperatura hidráulica
Prendas de corona
Fatiga del ariete
Requisitos de mantenimiento
Por eso, la frecuencia de producción siempre debe tenerse en cuenta junto con los cálculos de tonelaje.
Las instalaciones de fabricación más exitosas evalúan no solo si una máquina puede realizar una operación de doblado, sino también si puede realizar esa operación de forma repetida, eficiente y rentable a largo plazo.
Uno de los errores más comunes que cometen los fabricantes sin experiencia es suponer que el tonelaje calculado y el tonelaje de producción real siempre son idénticos.
En realidad, el tonelaje producido por una fórmula de cálculo debe considerarse una referencia de ingeniería más que un valor de producción absoluto.
El tonelaje teórico se calcula utilizando variables conocidas como el espesor del material, la longitud de la curva, el tamaño de la abertura en V y la resistencia del material. Estos cálculos constituyen un excelente punto de partida para la selección de la máquina y la planificación del proceso.
Sin embargo, la producción en el mundo real introduce variables adicionales que son difíciles de representar matemáticamente.
Estas variables incluyen:
Variación del lote de material
Variación del límite elástico
Desgaste de herramientas
Estado de la máquina
Precisión de la coronación
Consistencia en la configuración del operador
Temperatura ambiente
Condiciones de lubricación
Por ejemplo, dos láminas de acero inoxidable SS304 adquiridas a diferentes proveedores pueden estar etiquetadas como acero inoxidable de 3 mm. Sin embargo, sus límites elásticos reales pueden variar lo suficiente como para generar diferencias notables en los requisitos de fuerza de flexión y en el comportamiento de recuperación elástica.
Por eso, los ingenieros de fabricación experimentados rara vez se basan exclusivamente en fórmulas.
En cambio, utilizan cálculos para establecer un punto de partida seguro y luego validan los resultados mediante pruebas de flexión.
Tabla 4. Consulta tradicional de gráficos frente al flujo de trabajo de la calculadora digital.
Método tradicional | Flujo de trabajo de la calculadora digital |
Búsqueda manual | Cálculo de ingeniería instantáneo |
Variables limitadas | Material, grosor, longitud y abertura en V juntos |
Mayor riesgo de error manual | Resultados más consistentes |
Gráfico estático | Recomendación y validación dinámicas de máquinas |
Las tablas de tonelaje tradicionales siguen siendo referencias útiles, pero se desarrollaron en una época en la que los materiales, los controles de las máquinas y los requisitos de producción eran menos complejos que en la actualidad.
La fabricación moderna depende cada vez más de las herramientas de ingeniería digital.
Las calculadoras digitales ofrecen varias ventajas:
Por ejemplo, un fabricante que evalúa varias opciones de apertura en V puede comparar instantáneamente los requisitos de fuerza sin tener que consultar manualmente varios gráficos.
Esto permite a los ingenieros optimizar los procesos de doblado de forma más eficiente.
La transición de las tablas de tonelaje en papel a las calculadoras de ingeniería es similar a la transición de los cálculos de mecanizado manual a la programación CNC moderna.
El objetivo no es sustituir el criterio de los ingenieros, sino mejorar la toma de decisiones en ingeniería.
El futuro de la fabricación de chapa metálica va más allá del simple cálculo de tonelaje.
Los sistemas de ingeniería modernos integran cada vez más:
Bases de datos de materiales
Predicción de la fuerza de flexión
Predicción de recuperación elástica
Recomendaciones de herramientas
Optimización de la producción
A medida que la inteligencia artificial y las tecnologías de fabricación digital sigan evolucionando, los ingenieros de fabricación tendrán acceso a sistemas de apoyo a la toma de decisiones más avanzados.
El software de flexión futuro podría evaluar automáticamente:
Propiedades del material
Selección de herramientas
Capacidad de la máquina
Compensación de recuperación elástica
eficiencia de producción
antes de que se produzca una sola pieza.
Esta tendencia no elimina la importancia del conocimiento de ingeniería.
En cambio, aumenta el valor de los ingenieros que comprenden tanto la teoría como las realidades prácticas de la fabricación.
Incluso los operarios experimentados cometen errores ocasionalmente al estimar la fuerza de flexión.
Los errores más comunes incluyen:
Ignorando los factores materiales.
Utilizar aperturas en V incorrectas.
Ignorando la longitud de la curva.
Pasar por alto la compatibilidad de las herramientas.
Ignorando la concentración de carga.
Seleccionar máquinas sin márgenes de seguridad.
Funcionamiento continuo a máxima carga.
Ignorar el comportamiento de recuperación elástica.
Utilizar herramientas desgastadas.
Omitiendo las curvas de muestra.
Evitar estos errores mejora la fiabilidad, reduce los desperdicios y prolonga la vida útil de los equipos.
Las instalaciones de fabricación más exitosas siguen un proceso de ingeniería coherente.
Las mejores prácticas recomendadas incluyen:
Verifique las especificaciones del material antes de la producción.
Utilice las aberturas en V recomendadas.
Realice pruebas de flexión de muestra.
Mantenga las herramientas con regularidad.
Supervise el comportamiento de recuperación elástica.
Evite la carga máxima continua.
Documente las configuraciones exitosas.
Revise la capacidad de la máquina antes de iniciar nuevos proyectos.
Evaluar la compatibilidad de las herramientas.
Considere la salud a largo plazo de los equipos.
Estas prácticas mejoran la uniformidad de la producción y reducen los costes operativos a largo plazo.
1. ¿Qué es el tonelaje de una prensa plegadora?
El tonelaje de la plegadora es la fuerza necesaria para doblar una pieza de chapa metálica hasta un ángulo específico. En producción, se utiliza para seleccionar la plegadora adecuada, evitar sobrecargas, proteger las herramientas y mantener la uniformidad del ángulo. Debe considerarse una referencia técnica, no un valor aislado.
2. ¿Cómo se calcula el tonelaje de la prensa plegadora?
El tonelaje se calcula a partir del espesor del material, la longitud de la curva, el tamaño de la abertura en V y el factor de material. En el flujo de trabajo de ZYCO Engineering Hub, la fórmula de referencia es: Tonelaje = (1,33 x T² x L x Factor de material) / (V x 20). Esta fórmula está diseñada para la estimación práctica del doblado al aire.
3. ¿Por qué el acero inoxidable requiere más fuerza de flexión que el acero dulce?
El acero inoxidable normalmente tiene mayor límite elástico y mayor recuperación elástica que el acero dulce. Con el mismo espesor, longitud de curvatura y apertura en V, los aceros inoxidables SS304 y SS201 suelen requerir mayor fuerza de flexión y una compensación de recuperación elástica más cuidadosa que el acero con bajo contenido de carbono.
4. ¿Afecta la apertura en V al tonelaje?
Sí. Una abertura en V más grande generalmente reduce el tonelaje necesario, mientras que una abertura en V más pequeña lo aumenta. Sin embargo, la abertura en V también afecta el radio interior, la longitud de la brida, la recuperación elástica y la compatibilidad con las herramientas, por lo que no debe seleccionarse únicamente para reducir la fuerza.
5. ¿Afecta la longitud de la curva al tonelaje?
Sí. La longitud de la curvatura tiene una relación lineal directa con el tonelaje. Si todas las demás variables permanecen constantes, duplicar la longitud de la curvatura duplica aproximadamente la fuerza de flexión necesaria. Por eso, las piezas largas pueden requerir máquinas de alta capacidad incluso cuando la chapa no es muy gruesa.
6. ¿Qué ocurre si el tonelaje calculado es demasiado bajo?
Si la fuerza requerida supera la capacidad de carga disponible, el doblado puede resultar incompleto o inconsistente. Los operarios pueden observar variaciones en el ángulo, un efecto de recuperación elástica excesivo, intentos de corrección repetidos y una mayor tasa de desperdicio. En casos graves, forzar la operación puede dañar la máquina o las herramientas.
7. ¿Puede un tonelaje excesivo dañar las herramientas?
Sí. El exceso de fuerza puede acelerar el desgaste de los punzones y matrices, aumentar el riesgo de deformación de la herramienta y generar una tensión innecesaria en el sistema hidráulico y el pistón. Los talleres profesionales evitan aplicar mucha más fuerza de la necesaria, a menos que el proceso lo requiera específicamente.
8. ¿Por qué difieren los resultados de producción calculados y los reales?
Los resultados reales del doblado se ven afectados por la variación entre lotes de material, el límite elástico real, el desgaste de las herramientas, la lubricación, el estado de la máquina, la precisión del abombamiento y la configuración del operario. Las calculadoras ofrecen un buen punto de partida, pero las pruebas de doblado y la validación de la producción siguen siendo importantes.
9. ¿Qué margen de seguridad se debe utilizar al seleccionar una prensa plegadora?
Para una producción continua, ZYCO recomienda verificar la relación de carga. Se prefiere una relación de carga inferior al 85 % para una producción estable, entre el 85 % y el 90 % es aceptable, entre el 90 % y el 92 % se requiere precaución, y por encima del 92 % generalmente se sugiere seleccionar el siguiente tamaño de máquina.
10. ¿Puede una máquina con suficiente tonelaje seguir siendo inadecuada?
Sí. Una máquina puede cumplir con el tonelaje calculado, pero aún así estar limitada por la apertura libre, la carrera, la altura de las herramientas, la disponibilidad de apertura en V, la longitud de trabajo, la concentración de carga o el volumen de producción. Por eso, la selección de una máquina nunca debe basarse únicamente en el tonelaje.
11. ¿Por qué es importante la concentración de carga?
La concentración de carga se produce cuando se aplica una fuerza de flexión elevada en un tramo corto de una máquina larga. Incluso si el tonelaje total se encuentra dentro de la capacidad nominal, la fuerza localizada puede aumentar el desgaste de las herramientas, la tensión en el pistón y el riesgo de deformación durante la producción a largo plazo o de alto volumen.
12. ¿Afecta el método de doblado al tonelaje?
Sí. El doblado al aire normalmente requiere la menor fuerza y ofrece la mayor flexibilidad. El doblado al fondo requiere mayor fuerza, pero reduce la recuperación elástica. El acuñado requiere la mayor fuerza y puede mejorar la precisión del ángulo, pero también aumenta la tensión en las herramientas y la máquina.
13. ¿Qué sucede si la abertura en forma de V es demasiado pequeña?
Una abertura en V demasiado pequeña aumenta la fuerza necesaria y puede provocar marcas en la superficie, una carga excesiva en la herramienta, un radio interior reducido o agrietamiento en algunos materiales. Para la mayoría de las aplicaciones de doblado al aire, las recomendaciones sobre aberturas en V, como 8T, 10T o 12T, proporcionan un punto de partida más seguro.
14. ¿Debe tenerse en cuenta la frecuencia de producción?
Por supuesto. Un trabajo de doblado puntual y una producción diaria de alto volumen pueden tener el mismo tonelaje calculado, pero un impacto muy diferente en el equipo. Una alta frecuencia de producción aumenta el desgaste de las herramientas, el calor, la demanda de mantenimiento y el riesgo de fatiga de la máquina.
15. ¿Cuál es la forma más sencilla de calcular el tonelaje de una prensa plegadora?
El método más sencillo consiste en utilizar una calculadora de ingeniería específica, como la Calculadora de Plegadoras ZYCO. Permite introducir el material, el espesor, la longitud de la curvatura y la abertura en V, y luego revisar el tonelaje, el radio interior, la máquina recomendada y los datos de referencia de ingeniería en un solo proceso.
Los lectores interesados en profundizar en el conocimiento de la ingeniería de doblado también pueden beneficiarse de:
Calculadora de prensa plegadora
Base de datos de materiales
Base de datos Springback
Guía de compensación de recuperación elástica
Herramienta de selección de troqueles V
Guía de apertura V
Guía de selección de herramientas
Guía de Control del Aire
Guía de deducción de curvas
Guía del factor K
Guía de tonelaje para prensas plegadoras
Estos recursos proporcionan información técnica más detallada y orientación práctica para los ingenieros de fabricación.
El cálculo del tonelaje de una prensa plegadora no es simplemente un ejercicio matemático.
Se trata de un proceso de ingeniería fundamental que influye en la seguridad de la máquina, la vida útil de las herramientas, la precisión del doblado, la eficiencia de la producción y la fiabilidad a largo plazo de los equipos.
Si bien las fórmulas proporcionan la base, las operaciones de fabricación exitosas van más allá de los cálculos teóricos.
Ingenieros experimentados evalúan las propiedades del material, la longitud de la curvatura, la selección de la abertura en V, la compatibilidad de las herramientas, la distribución de la carga, la frecuencia de producción y la capacidad de la máquina antes de aprobar un proceso de doblado.
Los entornos de producción más fiables combinan cálculos precisos con experiencia práctica en la fabricación.
En definitiva, el tonelaje no debe considerarse como una cifra aislada, sino como parte de una estrategia integral de ingeniería de doblado.
ZYCO ofrece prensas plegadoras, cizallas, máquinas de corte por láser de fibra, laminadoras de chapa y recursos de ingeniería para fabricantes de chapa metálica en todo el mundo. El Centro de Ingeniería de ZYCO está diseñado para brindar a ingenieros, operarios y compradores conocimientos prácticos sobre plegado, herramientas de cálculo y orientación para la producción.
Deje su dirección y requisitos de correo electrónico, nuestro equipo de ventas profesionales desarrollará la solución más adecuada para usted.
Derechos de autor
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Reservados todos los derechos
.
RED SOPORTADA
español
English
français
Deutsch
italiano
русский
português
한국의
Türkçe
العربية
