Guía práctica de ingeniería sobre tolerancia de curvatura, deducción de curvatura, factor K, radio interior y precisión de producción en prensas plegadoras.
En la fabricación de chapa metálica, un patrón plano preciso es la base de una pieza acabada precisa.
Una plegadora puede lograr el ángulo de plegado correcto. Las herramientas pueden estar bien seleccionadas. El operario puede realizar la configuración correctamente. Pero si la longitud del patrón plano es incorrecta, las dimensiones finales de la pieza seguirán siendo erróneas.
Este es uno de los problemas más comunes en la producción de prensas plegadoras. Una pieza puede parecer correcta después del plegado, pero la longitud de la bridaEl tamaño general, la posición de los orificios o las dimensiones de ensamblaje no coinciden con el plano. En muchos casos, la causa principal no es la máquina, sino el cálculo del patrón plano.
Margen de curvatura, deducción de curvaEl factor K y otros tres conceptos clave para calcular patrones planos de chapa metálica son fundamentales. Si bien están estrechamente relacionados, no son lo mismo.
· La tolerancia de curvatura describe la longitud desarrollada del material a través del área de curvatura.
· La deducción por curvatura describe cuánta longitud debe restarse de las dimensiones exteriores para obtener la longitud del patrón plano.
· Factor K Describe la posición del eje neutro dentro del espesor del material y afecta directamente a la tolerancia de curvatura.
Los patrones planos precisos no se crean solo con software CAD. Dependen del espesor del material, radio interiorSelección de herramientas, método de plegado, comportamiento del material, configuración de la plegadora y validación en producción real.
En muchos talleres de fabricación, los problemas de doblado se detectan por primera vez en la mesa de inspección o durante el montaje.
El ángulo de curvatura puede ser aceptable, pero la pieza sigue fallando porque las dimensiones son incorrectas. Una brida puede ser demasiado larga. Un orificio puede estar demasiado cerca de una curva. Dos piezas pueden no alinearse durante la soldadura. Una carcasa puede no cerrar correctamente. Un soporte puede no coincidir con la pieza correspondiente.
Estos problemas suelen deberse a un desarrollo incorrecto del patrón plano.
· Dimensiones de brida incorrectas
· Ajuste de montaje deficiente
· Ajuste de soldadura
· Desalineación del orificio después del doblado
· Aumento de la chatarra
· Tiempo adicional de configuración de la máquina
· Doblado de prueba repetido
· Mayor costo laboral
· Entrega retrasada
El coste real no es solo la chapa metálica. materialEl mayor coste proviene de la reelaboración, la inspección, los ajustes de programación repetidos, el tiempo del operario y los retrasos en la producción posterior.
El software CAD moderno puede generar automáticamente patrones planos de chapa metálica. Esto es útil, pero no garantiza la precisión de la producción.
Los sistemas CAD suelen requerir valores de entrada como el espesor del material, el ángulo de curvatura, el radio interior, el factor K, la tolerancia de curvatura, la deducción de curvatura y los datos de la tabla de curvatura.
Si estos valores no se basan en condiciones de producción reales, el patrón plano puede ser incorrecto incluso cuando el modelo CAD parezca perfecto.
Un error común es suponer que el factor K predeterminado en el software CAD se aplica a todos los materiales, todos los espesores, todas las herramientas y todos los métodos de doblado.
· Grado del material y tolerancia de espesor
· Resistencia a la fluencia y recuperación elástica comportamiento
· Radio interior y Apertura del troquel V
· Radio del punzón y estado de la herramienta
· Control del aire, tocar fondo, o acuñar
· Configuración del operador y repetibilidad de la máquina

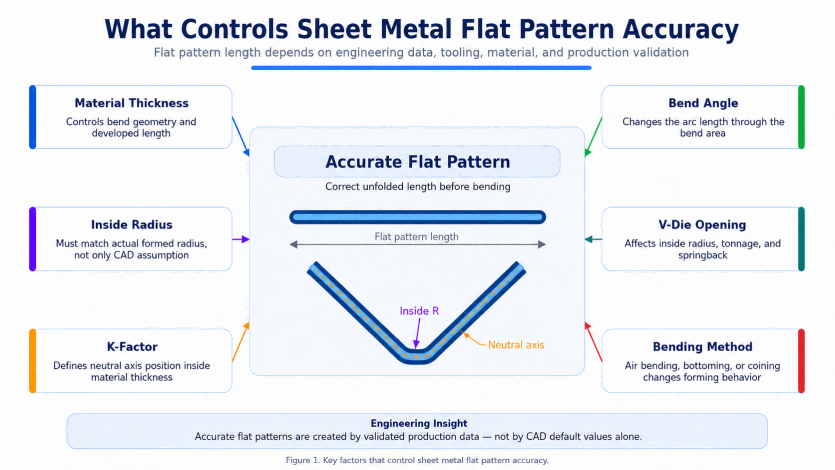

Figura 1. Factores clave que controlan la precisión del patrón plano de la chapa metálica.
El margen de curvatura es la longitud de material necesaria para formar la zona de curvatura.
Cuando se dobla una lámina de metal, el material no se pliega simplemente siguiendo una línea recta. El pliegue tiene un radio. El material en la parte interior del pliegue se comprime, mientras que el material en la parte exterior se estira.
En algún punto entre las superficies interior y exterior se encuentra una capa que no se estira ni se comprime significativamente. Esta capa se denomina eje neutro.
La tolerancia de curvatura se calcula a lo largo de este eje neutro que atraviesa la curva. En términos sencillos, la tolerancia de curvatura representa la longitud del arco desarrollado en la zona de curvatura.
Fórmula común para el margen de curvatura |
Si el margen de curvatura es demasiado grande, la pieza plana se alarga demasiado. Si es demasiado pequeño, la pieza plana se acorta demasiado. En piezas con múltiples curvaturas, los pequeños errores pueden acumularse y agravarse.
Deducción por curva es otro método utilizado para calcular la longitud del patrón plano.
En lugar de sumar la longitud de la curvatura desarrollada a las secciones rectas, la deducción de la curvatura parte de las dimensiones exteriores de la pieza formada y deduce el efecto del material de la curvatura.
En el trabajo práctico con chapa metálica, muchos planos definen las piezas mediante dimensiones exteriores. La deducción por plegado ayuda a convertir esas dimensiones exteriores en el patrón plano correcto.
En términos sencillos, la deducción por curvatura es la cantidad que se resta de las dimensiones exteriores totales para obtener la longitud del patrón plano.
Relación de deducción de curva simple |
La deducción por curvatura se utiliza habitualmente por su practicidad en la producción en planta. Una vez validadas, las tablas de deducción por curvatura pueden ayudar a operarios e ingenieros a producir piezas repetibles con mayor rapidez.
Factor K Describe la ubicación del eje neutro dentro del espesor del material.
Se expresa como una relación: Factor K = Distancia desde la superficie interior al eje neutro / Espesor del material.
El factor K afecta directamente al margen de curvatura. Si el factor K cambia, el margen de curvatura calculado también cambia, y la longitud del patrón plano se modifica.
El factor K no es una constante universal. Puede verse afectado por el tipo de material, el espesor, el radio interior, el ángulo de curvatura, el método de curvatura, la geometría de la herramienta, la apertura de la matriz en V, el radio del punzón, la dureza y recuperación elástica comportamiento.

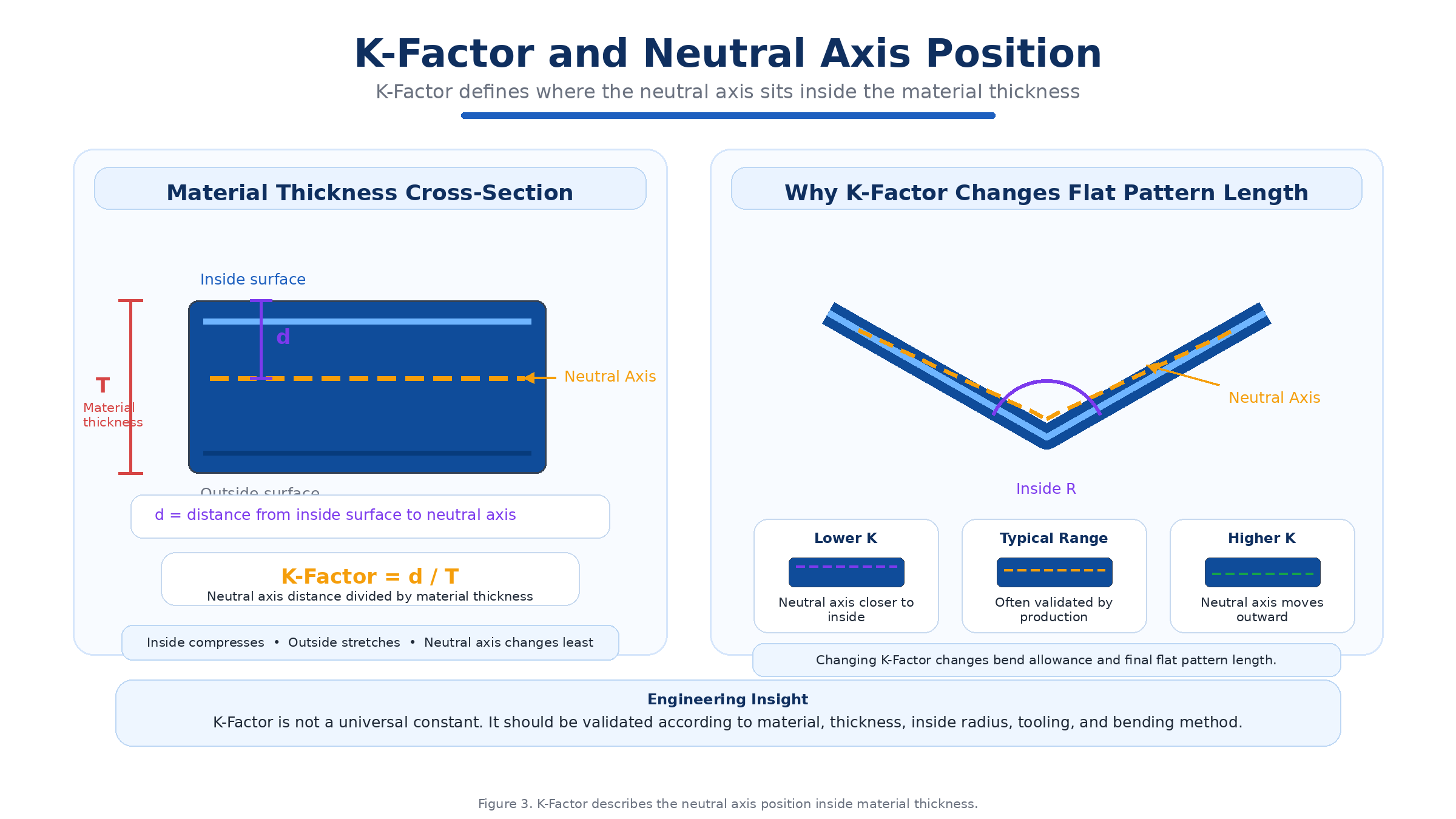

Figura 2. El factor K describe la posición del eje neutro dentro del espesor del material.

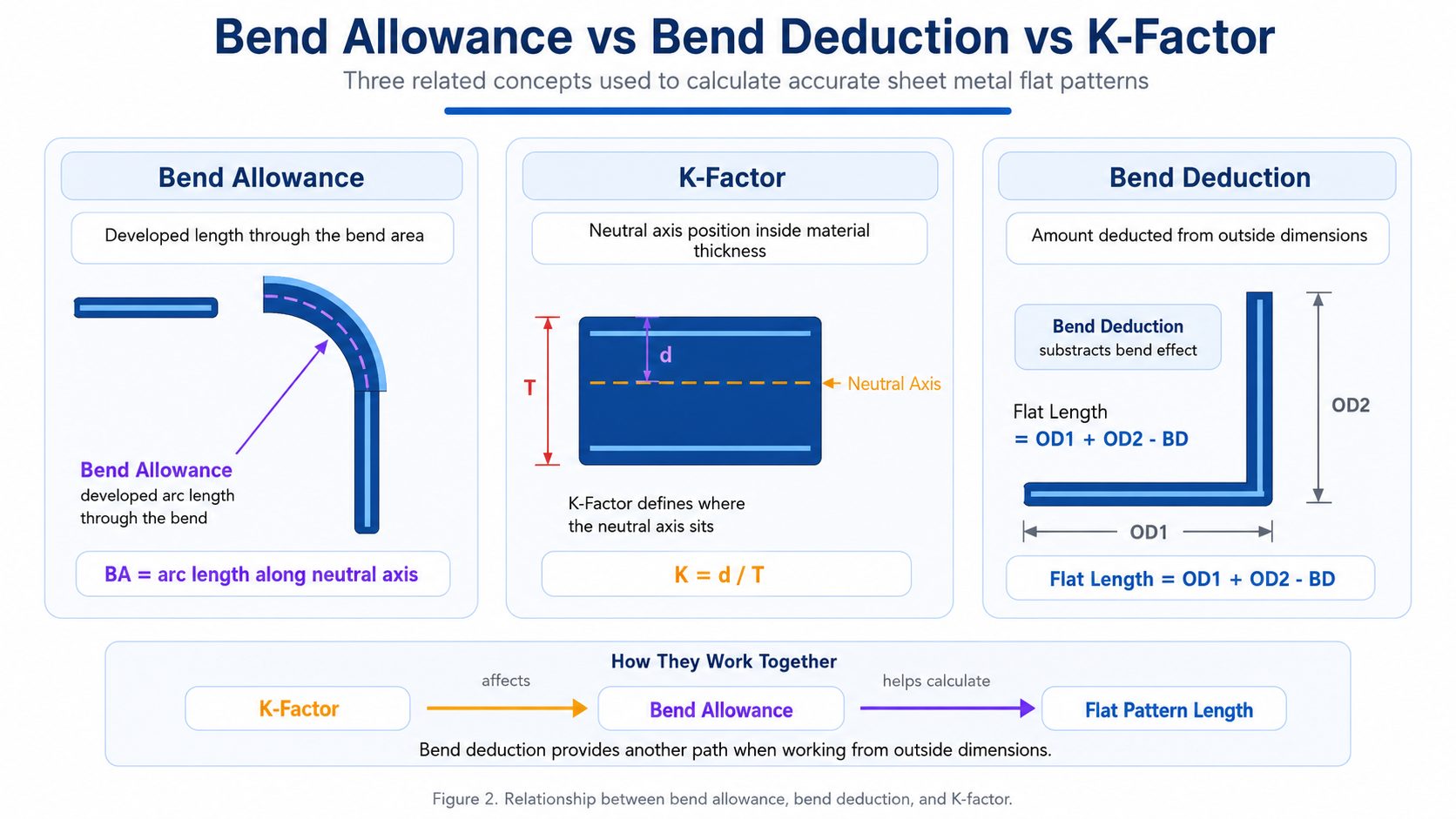

La tolerancia de curvatura, la deducción por curvatura y el factor K están relacionados, pero cumplen funciones diferentes.
· Respuestas sobre el margen de curvatura: ¿Cuánta longitud de material se utiliza a través de la curvatura?
· Respuestas sobre la deducción de curvatura: ¿Cuánto se debe deducir de las dimensiones exteriores para obtener el patrón plano?
· Respuestas al factor K: ¿Dónde se encuentra el eje neutro dentro del espesor del material?
Concepto | Propósito principal | Significado de producción |
Tolerancia de curvatura | Calcula la longitud de curva desarrollada | Se utiliza para construir patrones planos a partir de secciones rectas. |
Deducción por curva | Convierte las dimensiones exteriores formadas en longitud plana. | Se utiliza para restar el efecto de curvatura de las dimensiones exteriores. |
Factor K | Define la posición del eje neutro | Influencias en el cálculo del margen de curvatura |
Figura 3. Relación entre la tolerancia de curvatura, la deducción por curvatura y el factor K.
El radio interior es una de las variables más importantes en el cálculo de patrones planos.
Si el radio interior real difiere de la suposición del CAD, la longitud del patrón plano puede resultar inexacta.
Por ejemplo, si el CAD asume un radio interior pequeño pero el real control del aire El proceso produce un radio interior mayor, por lo que el patrón plano calculado puede no coincidir con la pieza real formada.
Esto es común en el doblado de aire porque el radio interior está fuertemente influenciado por el Apertura del troquel VUna abertura en V más grande generalmente produce un radio interior mayor. Una abertura en V más pequeña generalmente produce un radio interior menor, pero requiere más tonelaje y puede aumentar el marcado de la superficie.
La apertura de la matriz en V afecta el proceso de doblado de varias maneras. Influye en radio interior, requerido tonelaje, comportamiento de recuperación elástica, marcado de superficie, estabilidad angular, tolerancia de flexión y deducción de flexión.
Por este motivo, un patrón plano calculado para una abertura de matriz en V puede no ser preciso cuando el operario utiliza una abertura de matriz diferente en la máquina.
El problema no reside simplemente en el operario. El problema radica en la falta de conexión entre las suposiciones del patrón plano CAD y la selección real de las herramientas.

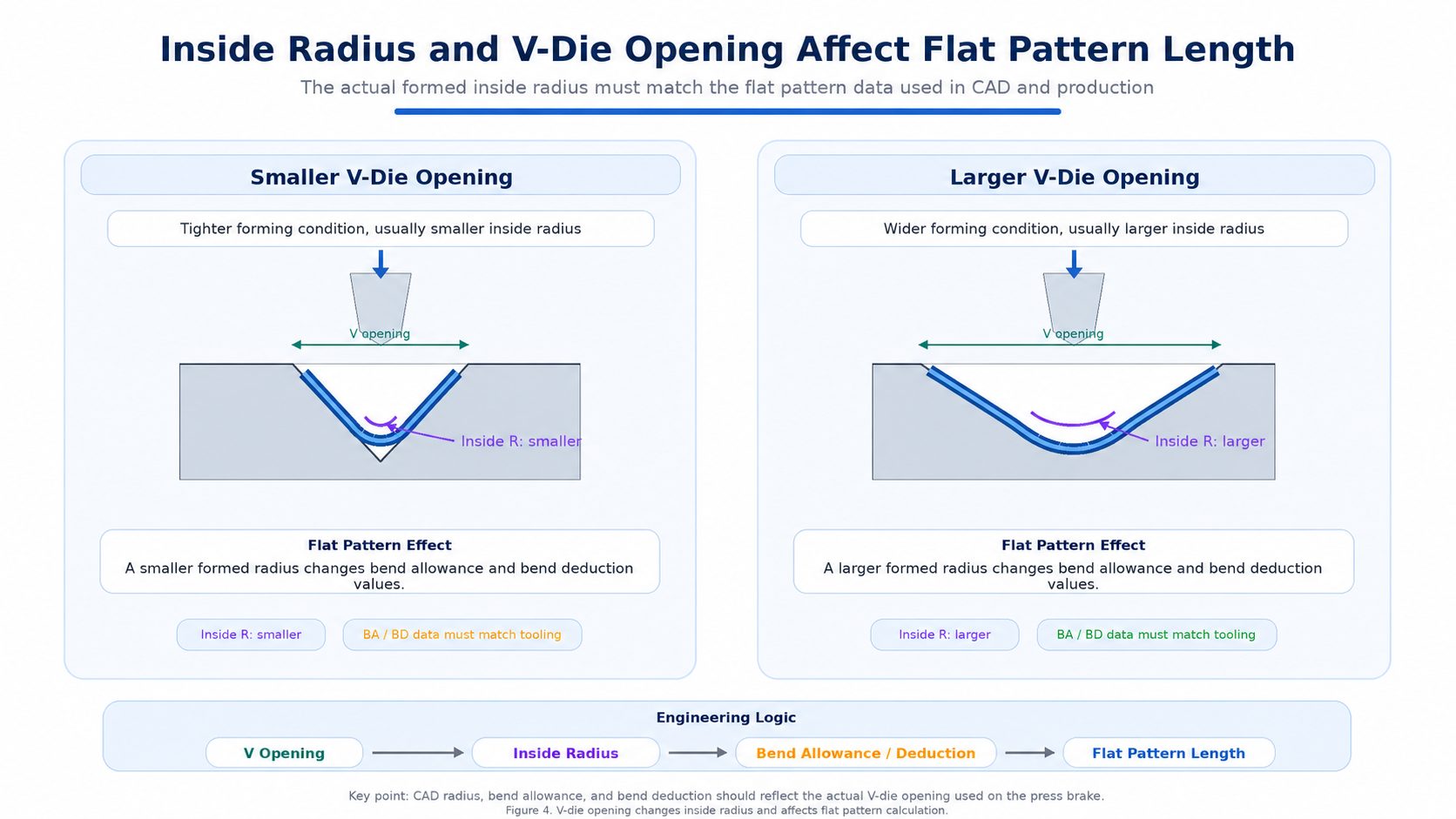

Figura 4. La apertura del troquel en V cambia dentro del radio y afecta al cálculo del patrón plano.
Doblado de aire, fondo y acuñación puede producir diferentes radios internos y diferentes comportamientos de deformación del material.
En el doblado al aire, el radio interior a menudo se controla más por la abertura de la matriz en V que por el radio del punzón. Esto hace que control del aire Es flexible, pero también significa que el cálculo del patrón plano debe reflejar la apertura real del troquel utilizada en la producción.
En el conformado de fondo, el material se forma más cerca del ángulo de la herramienta, y la geometría de la herramienta tiene una mayor influencia en la curvatura final.
En el proceso de acuñación, el material se introduce más profundamente en la geometría de la herramienta bajo alta presión, lo que puede modificar el flujo del material y reducir la recuperación elástica.
Una regla práctica es: no utilice una misma regla de patrón plano para todos los métodos de doblado.
Los distintos materiales se comportan de manera diferente durante la flexión.
Acero dulce, acero inoxidable, acero galvanizado, aluminioEl latón y el acero de alta resistencia no se estiran, comprimen ni recuperan su forma original exactamente de la misma manera.
Las diferencias de material pueden afectar recuperación elástica, radio interior, requerido tonelaje, posición del eje neutro, tolerancia de curvatura, deducción de curvay las dimensiones finales de la pieza.
Por eso los fabricantes profesionales suelen construir sistemas internos bases de datos de materialesCon el tiempo, estos datos adquieren más valor que los valores genéricos de los libros de texto, ya que reflejan las condiciones reales de producción.
El software CAD es una herramienta, no una garantía. Los valores predeterminados del factor K pueden no coincidir con su material real. estampacióno método de doblado.
Los diferentes materiales se comportan de manera diferente. Acero dulce, acero inoxidabley el aluminio no siempre debería utilizar las mismas suposiciones de patrón plano.
Si el radio interior real formado es diferente del radio CAD, el patrón plano puede ser incorrecto.
Modificar la abertura en V puede cambiar el radio interior y, por lo tanto, afectar la tolerancia de curvatura y la deducción por curvatura.
Una mesa de doblado diseñada para el doblado al aire puede no ser adecuada para el doblado inferior o el acuñado.
El operario puede ajustar el ángulo de curvatura hasta que sea correcto, pero si la longitud del patrón plano es incorrecta, las dimensiones finales seguirán siendo erróneas.
Muchas fábricas resuelven el mismo problema repetidamente porque no registran datos de configuración validados.
Incluso la misma calidad de material puede variar entre proveedores o lotes. La validación de la producción sigue siendo importante.
Un fabricante de cajas eléctricas de acero inoxidable experimentó repetidos errores dimensionales después de doblarlas.
Los ángulos de curvatura eran casi correctos, pero las dimensiones finales de la carcasa no coincidían con los requisitos de montaje. Los operarios ajustaron el ángulo de curvatura varias veces, pero el problema persistió.
Tras la investigación, el equipo de ingeniería descubrió que el patrón plano CAD utilizaba un factor K predeterminado originalmente adecuado para acero dulce. El material de acero inoxidable real produjo un comportamiento diferente en cuanto a la recuperación elástica y el radio de curvatura.
La medida correctiva consistió en crear una mesa de doblado específica para acero inoxidable, basada en pruebas de producción reales. El equipo midió las piezas conformadas, actualizó los valores de deducción por doblado y documentó las condiciones de utillaje recomendadas.
La conclusión es clara: los datos de patrones planos específicos del material son esenciales para la fabricación de chapa metálica de precisión.
Un taller fabricó un lote de soportes mediante doblado al aire. El modelo CAD asumía un radio interior pequeño, pero en la producción real se utilizó una abertura en V más grande.
Las piezas terminadas tenían los ángulos correctos, pero las dimensiones de la brida diferían ligeramente del dibujo. El problema se agravó durante el montaje, ya que los orificios del soporte dejaron de estar alineados correctamente.
La causa principal fue la discrepancia entre las suposiciones sobre el radio en el diseño asistido por ordenador (CAD) y las herramientas reales.
La solución consistió en actualizar el cálculo del patrón plano utilizando el radio interior real formado a partir de la abertura de la matriz en V seleccionada. El equipo de ingeniería también añadió una nota al dibujo especificando la abertura de la matriz recomendada para la producción futura.
La lección: la precisión del patrón plano depende de las herramientas reales, no solo de la geometría CAD.
Una empresa de fabricación produjo una pieza de chapa metálica con múltiples pliegues. El operario ajustó correctamente los ángulos de plegado según el plano. Sin embargo, la longitud total final seguía siendo incorrecta.
Inicialmente, el equipo sospechó de un error en el tope trasero, pero la inspección demostró que este era preciso.
El verdadero problema radicaba en el error acumulado en el patrón plano a lo largo de múltiples pliegues. Cada pliegue presentaba una pequeña discrepancia en la deducción de curvatura. Un solo pliegue era aceptable, pero el error acumulado en toda la pieza provocó que la dimensión final no cumpliera con los requisitos.
La medida correctiva consistió en validar los valores de deducción por flexión mediante una muestra de prueba y actualizar la tabla de flexión.
La lección: las piezas con múltiples pliegues requieren datos validados de tolerancia y deducción de pliegues, ya que los pequeños errores pueden acumularse.
No se fíe únicamente de los nombres nominales de los materiales. Confirme el grado, el grosor y el proveedor del material siempre que sea posible.
El radio interior utilizado en el diseño CAD debe coincidir con el radio producido por la herramienta y el método de doblado seleccionados.
Si los operarios utilizan diferentes aberturas en V para la misma pieza, los resultados del patrón plano pueden variar.
Utilice los valores CAD como punto de partida y, a continuación, ajústelos en función de los resultados de producción medidos.
Para materiales y espesores comunes, las tablas de deducción de curvatura validadas pueden reducir la repetición de ensayos y errores.
Antes de realizar grandes series de producción, las muestras de prueba pueden ayudar a confirmar la tolerancia de doblado, la deducción de doblado, el radio interior y recuperación elástica comportamiento.
Una vez fabricada la pieza con éxito, registre el material, las herramientas, la abertura en V, el radio, el factor K, la deducción por curvatura y el resultado de la inspección.
Los ingenieros de CAD y los operarios de plegadoras deben partir de las mismas premisas. El dibujo, el programa, las herramientas y la configuración de la máquina deben estar interconectados.
· Grado del material confirmado
· Espesor del material confirmado
· Ángulo de flexión confirmado
· Radio interior verificado
· Apertura de matriz en V seleccionada
· Radio del punzón comprobado
· Método de doblado confirmado
· Factor K revisado
· Margen de curvatura calculado
· Deducción de curvatura validada
· Se considera el comportamiento de recuperación elástica.
· Inspección de la primera pieza prevista
· Datos de producción registrados tras un doblado exitoso

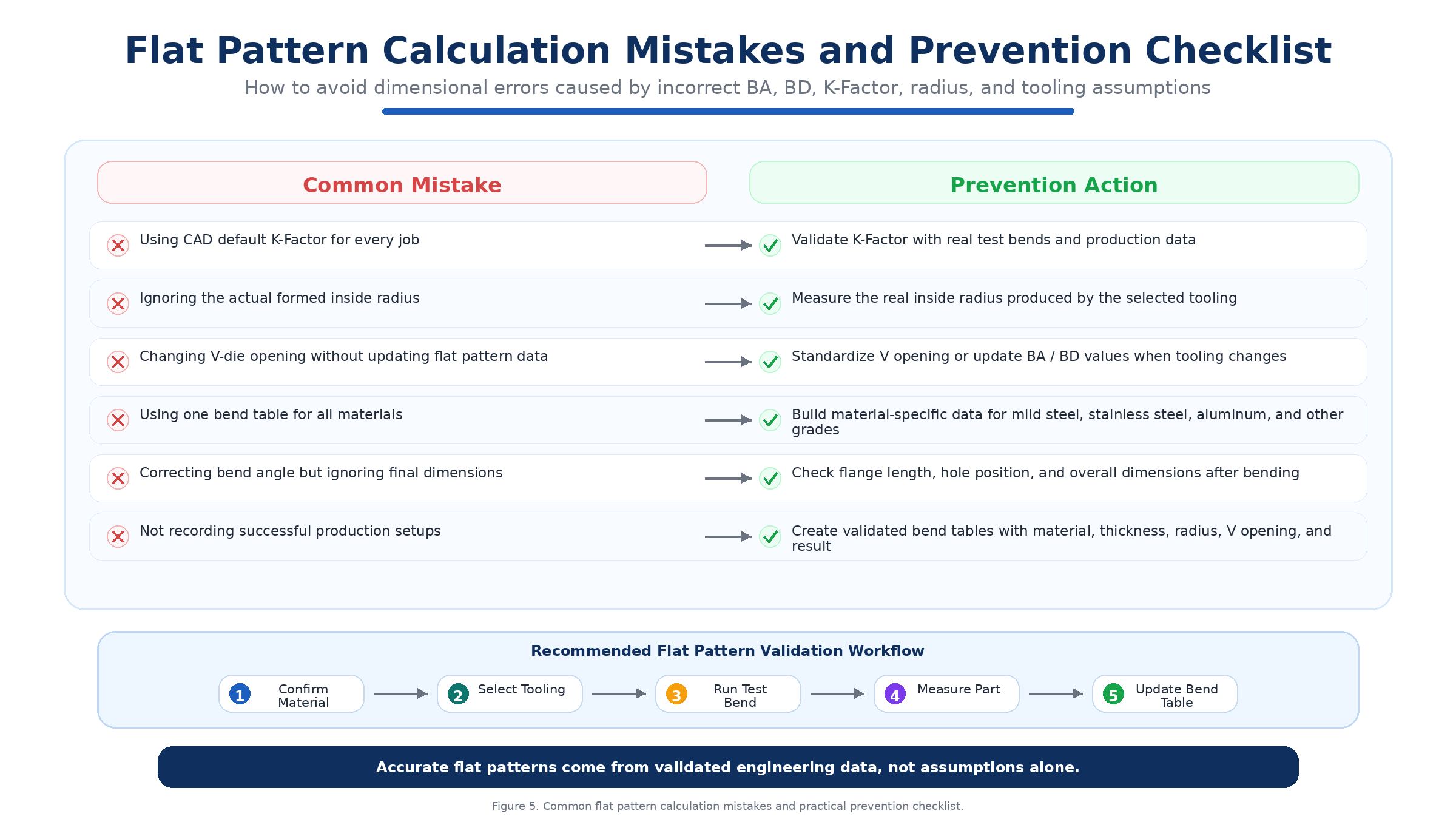

Figura 5. Errores comunes en el cálculo de patrones planos y lista de verificación práctica para su prevención.
Para ayudar a los fabricantes a mejorar el cálculo de patrones planos y la precisión del plegado con prensa plegadora, el Centro de Ingeniería de ZYCO proporciona herramientas prácticas y guías de ingeniería.
· Calculadora de tolerancia de curvatura
· Herramienta de selección de troqueles V
· Calculadora de prensa plegadora
· Guía de selección de herramientas
La tolerancia de curvatura es la longitud desarrollada del material a través del área de curvatura. La deducción por curvatura es la cantidad que se resta de las dimensiones exteriores para calcular la longitud del patrón plano.
El factor K es la relación que describe la posición del eje neutro dentro del espesor del material. Afecta la tolerancia de doblado y la longitud del patrón plano.
El ángulo de curvatura puede ser correcto, pero el patrón plano aún puede ser erróneo si la tolerancia de curvatura, la deducción de curvatura, el radio interior o las suposiciones del factor K son incorrectas.
Sí. La apertura de la matriz en V afecta el radio interior, el rebote elástico, el tonelaje y la longitud del patrón plano, especialmente en control del aire.
No. Los distintos materiales y métodos de doblado pueden requerir diferentes valores del factor K. Se recomienda la validación en producción.
Es posible que los valores predeterminados de CAD no coincidan con las propiedades reales del material, las herramientas, el método de doblado o las condiciones de configuración de la prensa plegadora.
Medir las piezas formadas, validar el radio interior, estandarizar las herramientas, crear tablas de deducción de curvatura, utilizar cupones de prueba y registrar los datos de producción satisfactorios.
Ninguno es universalmente mejor. Son métodos de cálculo diferentes. La tolerancia de curvatura se usa a menudo para calcular la longitud desarrollada, mientras que la deducción de curvatura se usa comúnmente cuando se trabaja con dimensiones exteriores.
Los patrones planos de chapa metálica precisos no se crean únicamente con software CAD. Se crean combinando cálculos de ingeniería con las condiciones reales de producción de la prensa plegadora.
La tolerancia de curvatura, la deducción de curvatura y el factor K son conceptos esenciales para calcular la longitud de la plantilla plana, pero deben entenderse correctamente. La tolerancia de curvatura describe la longitud de curvatura desarrollada. La deducción de curvatura convierte las dimensiones exteriores en longitud plana. El factor K define la posición del eje neutro e influye en la tolerancia de curvatura.
En la producción real, estos valores se ven afectados por el espesor del material, el radio interior, la apertura de la matriz en V, el método de doblado, la geometría de la herramienta, la recuperación elástica y la configuración de la máquina.
Los fabricantes que se basan únicamente en los valores CAD predeterminados suelen enfrentarse a errores dimensionales recurrentes. Los fabricantes que validan los datos de plegado, estandarizan las herramientas, registran los resultados de producción y crean tablas de plegado internas logran mayor precisión y resultados de fabricación más consistentes.
El sistema de cálculo de patrones planos más fiable no se basa únicamente en la teoría. Se basa en principios de ingeniería, validación de la producción y mejora continua de los datos.
